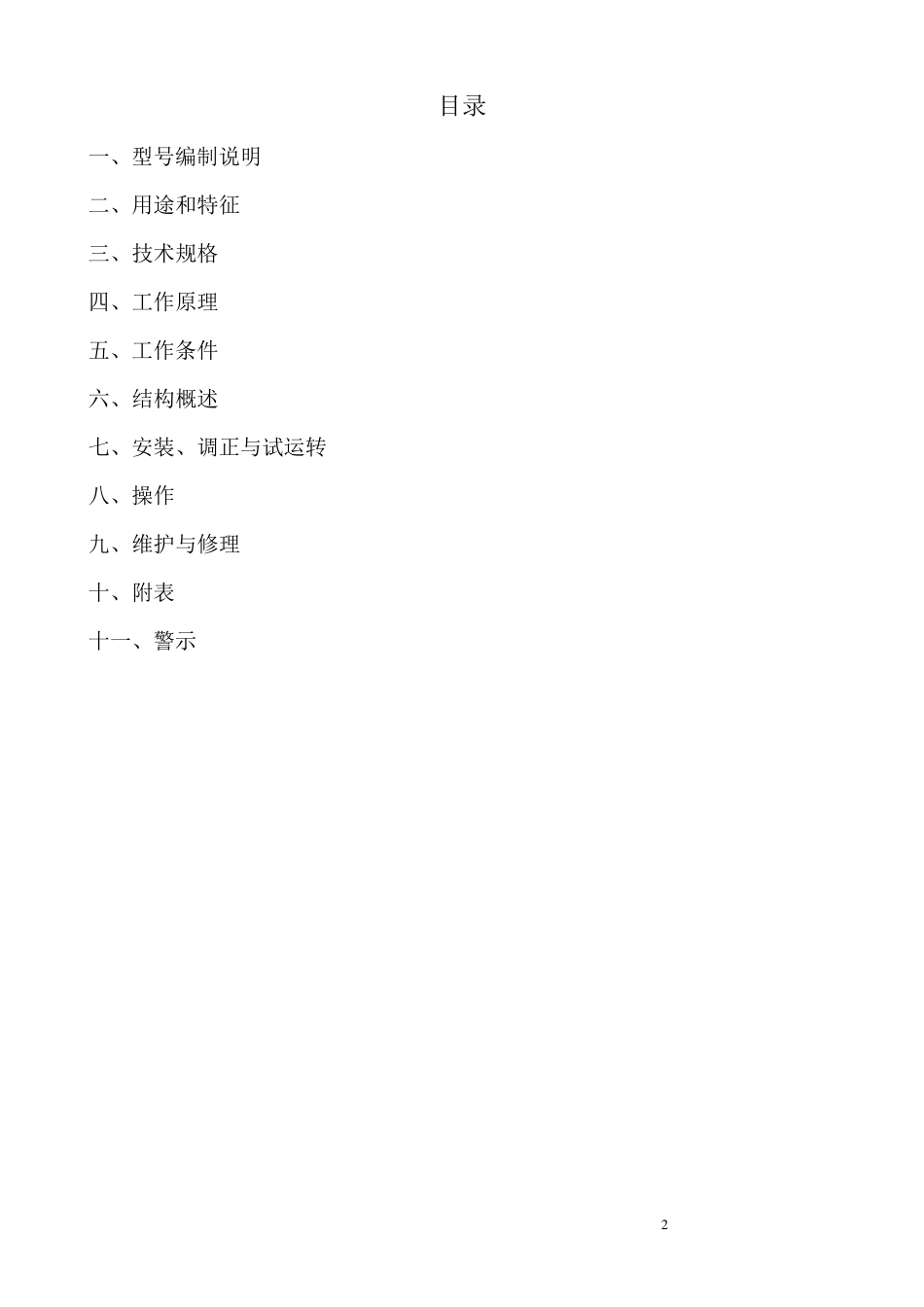

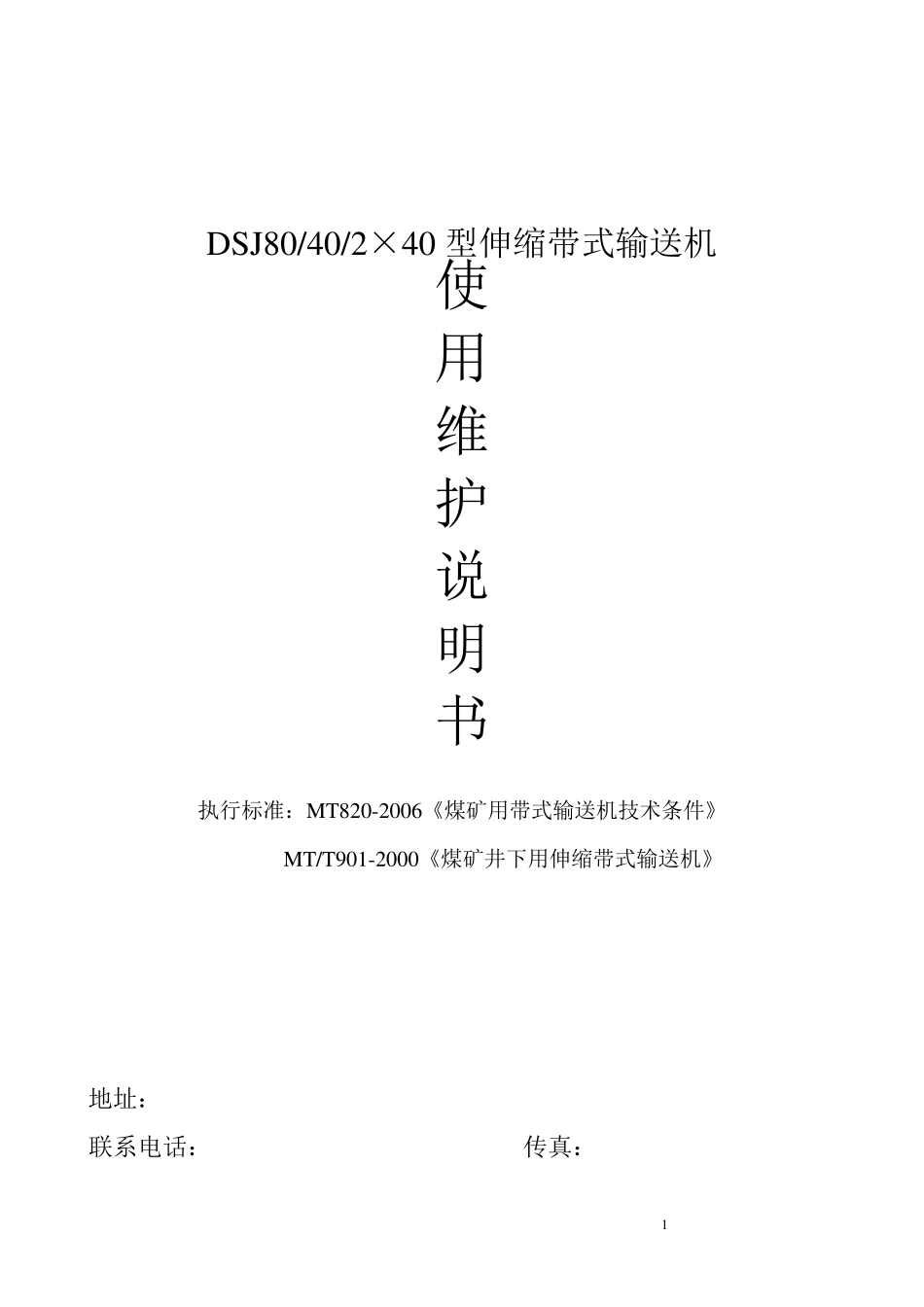

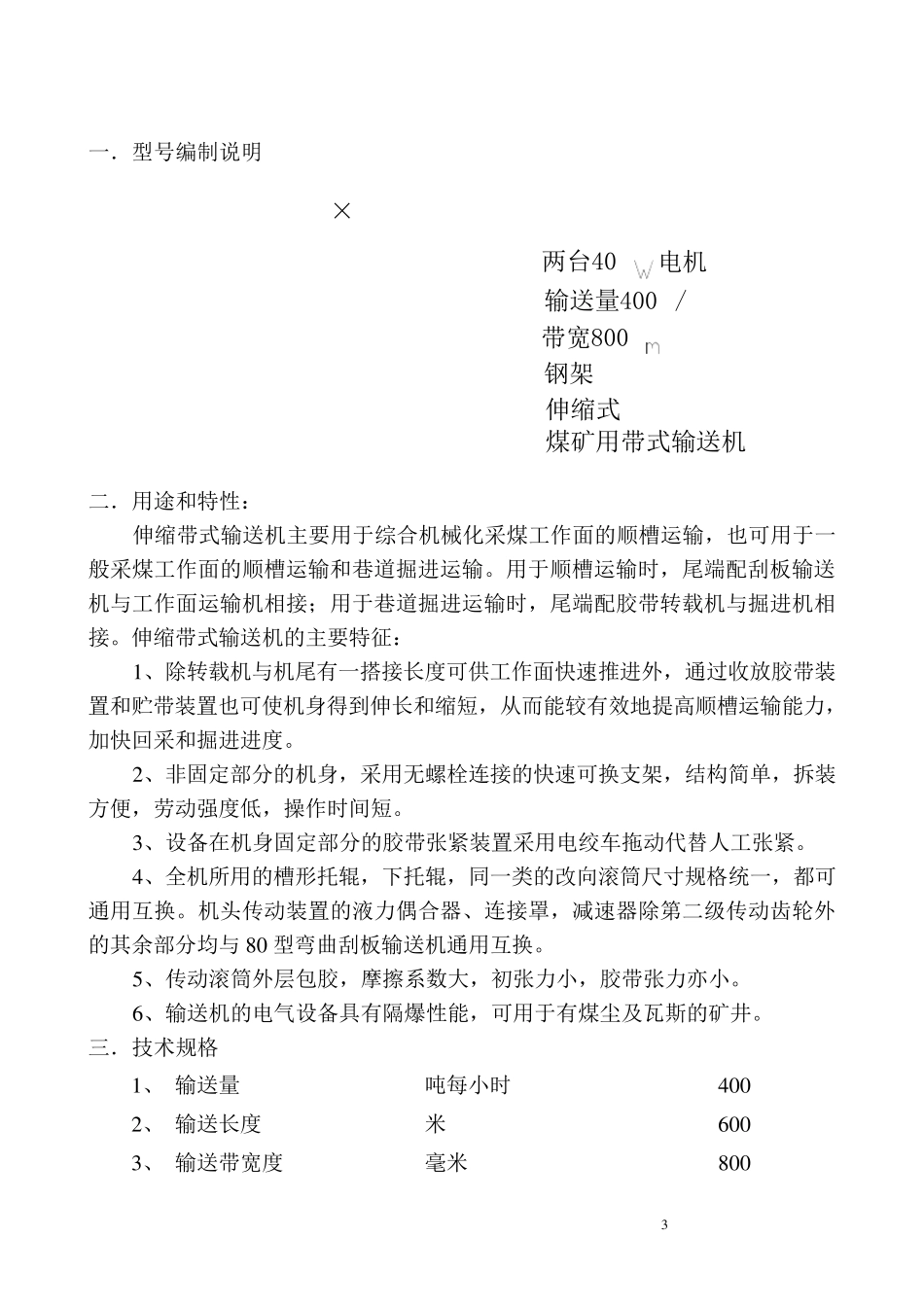

1 DSJ80/40/2×40 型伸缩带式输送机 使 用 维 护 说 明 书 执行标准：MT820-2006《煤矿用带式输送机技术条件》 MT/T901-2000《煤矿井下用伸缩带式输送机》 地址： 联系电话： 传真： 2 目录 一、型号编制说明 二、用途和特征 三、技术规格 四、工作原理 五、工作条件 六、结构概述 七、安装、调正与试运转 八、操作 九、维护与修理 十、附表 十一、警示 3 一．型号编制说明 ×两台40电机输送量400 /带宽800伸缩式煤矿用带式输送机钢架 二．用途和特性： 伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。伸缩带式输送机的主要特征： 1 、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。 2 、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。 3 、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。 4 、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与 8 0 型弯曲刮板输送机通用互换。 5 、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。 6 、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。 三．技术规格 1 、 输送量 吨每小时 4 0 0 2 、 输送长度 米 6 0 0 3 、 输送带宽度 毫米 8 0 0 4 4、 输送带速度 米每秒 2 5、 贮藏输送带长度 米 50 6、 转载机行走距离 米 12 7、 主电机 型号 DSB-40 功率 千瓦 2×40 转速 转每分 1470 电压 伏 380/660 8、 传动滚筒直径 毫米 Φ500 9、 卸载改向滚筒直径 毫米 Φ400 10、机尾改向滚筒直径 毫米 Φ320 11、贮带部分改向滚筒直径 毫米 Φ320Φ108 12、托辊直径 毫米 Φ89 13、上托辊槽形角 30° 14、液力偶合器 型号 YOXD-400 工作轮直径 毫米 400 15、减速器 型号 JS40 功率 千瓦 2×40 级数 3 传动比 i 18.4495 16、输送带规格 名称 橡胶面整芯阻燃输送带 型号 800S 芯步层数 i...
