可控源音频大地电磁测深(CSAMT)作业指导书

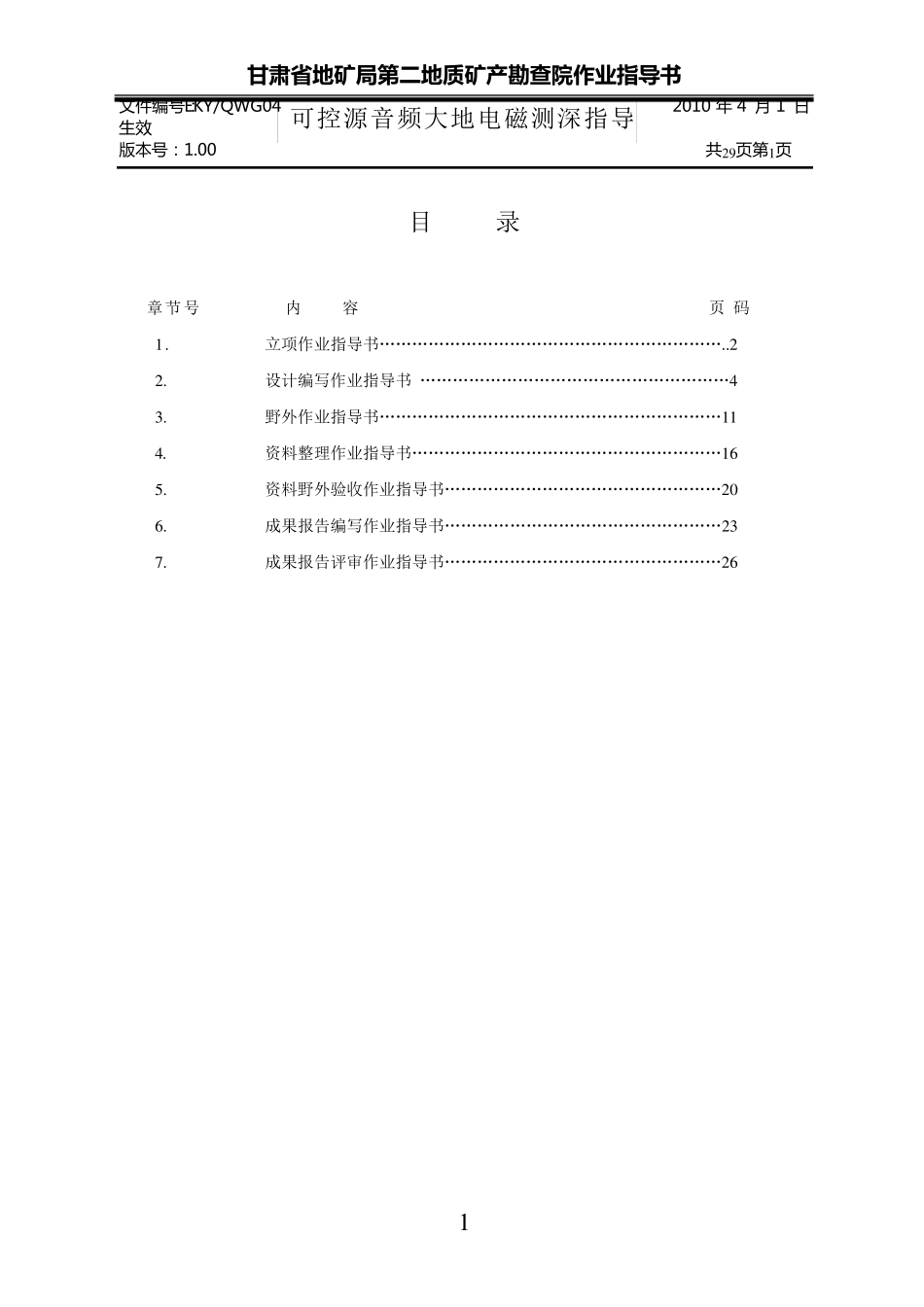

甘 肃 省 地 矿 局 第 二 地 质 矿 产 勘 查 院 作 业指导书 文 件编号：EKY/QWG04 2010 年 4 月 1 日生效 版本号：1.00 共2 9 页第1 页 1 可控源音频大地电磁测深指导 目 录 章节号 内 容 页 码 1 . 立项作业指导书………………………………………………………..2 2 . 设计编写作业指导书 …………………………………………………4 3 . 野外作业指导书………………………………………………………1 1 4 . 资料整理作业指导书…………………………………………………1 6 5 . 资料野外验收作业指导书……………………………………………2 0 6 . 成果报告编写作业指导书……………………………………………2 3 7 . 成果报告评审作业指导书……………………………………………2 6 甘 肃 省 地 矿 局 第 二 地 质 矿 产 勘 查 院 作 业指导书 文 件编号：EKY/QWG04 2010 年 4 月 1 日生效 版本号：1.00 共29页第2页 2 可控源音频大地电磁测深指导立项作业指导书 1 .目的 立项是可控源音频大地电磁测深法(CSAMT)工作质量的起点，其质量将直接影响成果质量和找矿效果。本规范对可控源音频大地电磁测深法立项工作所必须遵循的规则作了具体规定，以提高立项质量。 2 .适用范围 本规范适用于申请上级主管部门、社会企事业单位委托承包、招标承包的可控源音频大地电磁测深法的前期立项工作。 3 .总则 可控源音频大地电磁测深法立项工作必须严格执行本规定及 DZ/T 地球物理勘查名词术语 GB/T14499-93 地球物理勘查技术符号 GB/T0069-93 地球物理勘查图式图例及用色标准 4 .实施步骤 4.1 综合研究 在确定任务时，应结合具体情况系统地收集和细致地研究目标区内前人工作成果资料(含以往地质、物探、化探、遥感等资料)，作到充分利用已有资料，不作重复工作，分析在以往工作成果基础上获得新成果的可能性和新成果的价值，研究开展可控源音频大地电磁测深法的地球物理前提及方法的有效性。 4.2 项目规划 4.2.1 可控源音频大地电磁测深法(以下简称 CSAMT)是利用人工源建立谐变电磁场，在固定发收距 r的情况下人为的改变电磁场的频率 f，以达到探测地下不同深度地层构造的目的。该方法的主要特点是能穿透高阻容屏蔽层，探测深度大，分辨率高。可用于金属矿勘探、油气田勘探、深部地层构造勘探和解决水文工程地质等问题。 4.2.2 CSAMT...
