可编程序控制器试题与答案

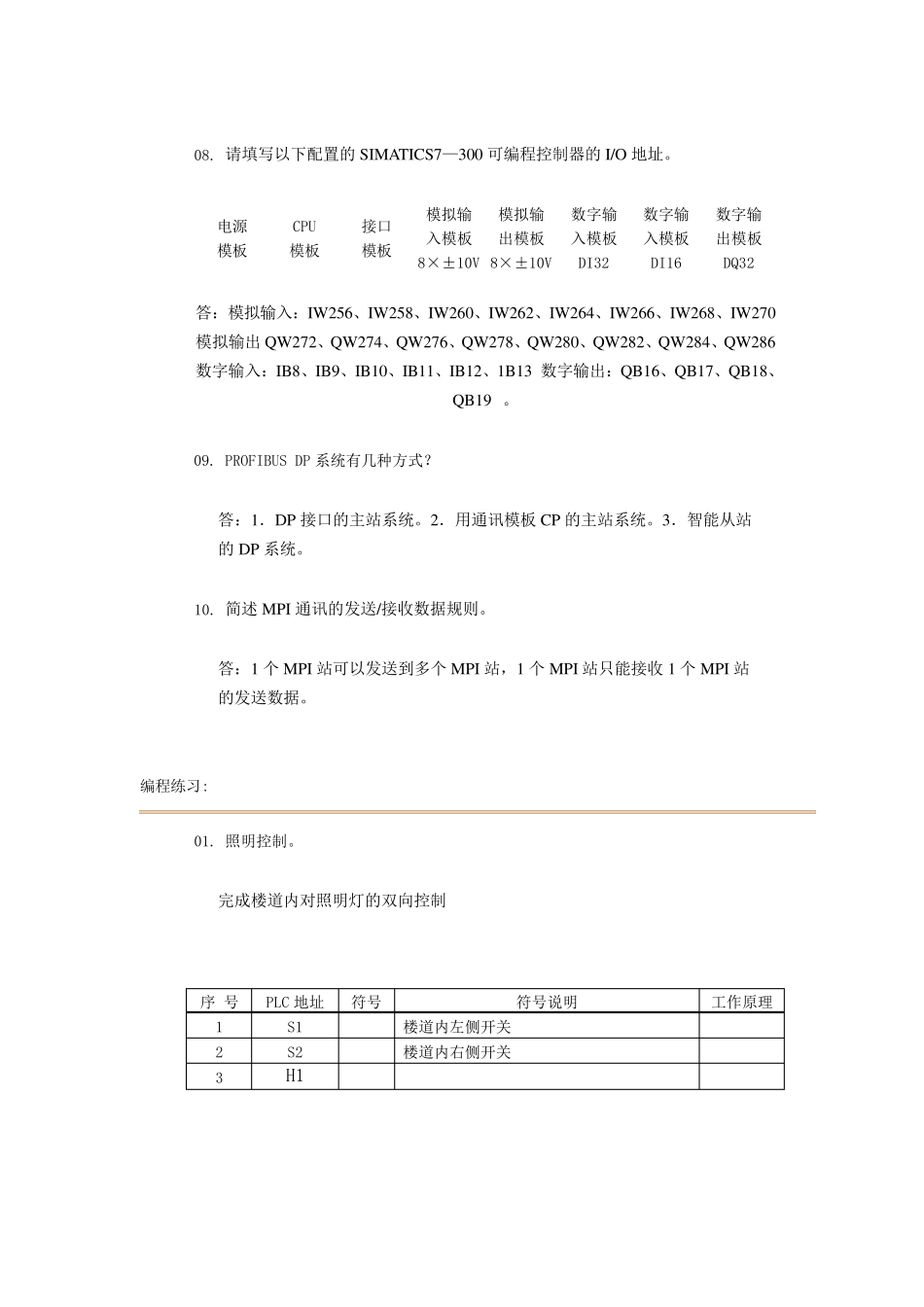

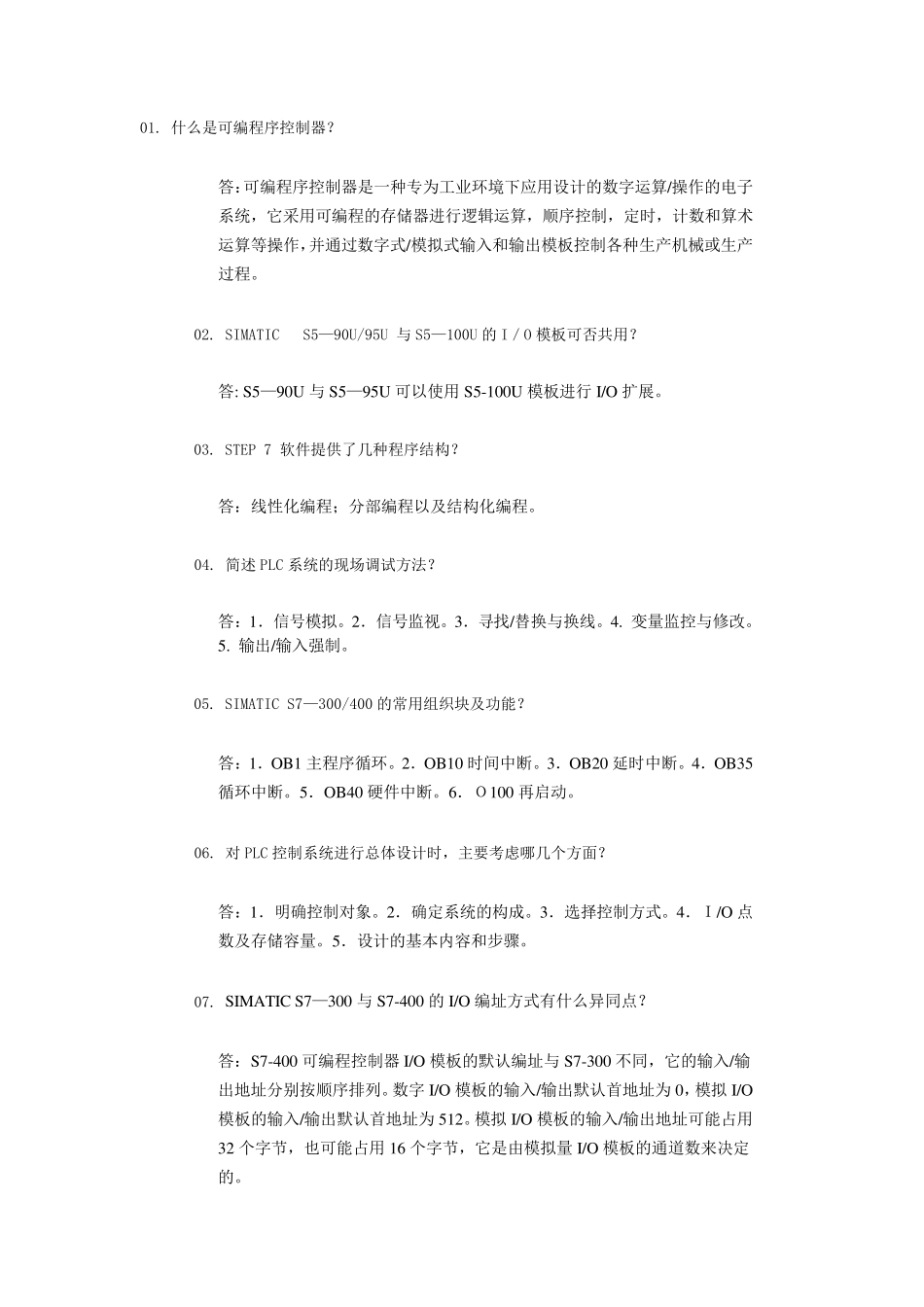

01. 什么是可编程序控制器？ 答：可编程序控制器是一种专为工业环境下应用设计的数字运算/操作的电子系统，它采用可编程的存储器进行逻辑运算，顺序控制，定时，计数和算术运算等操作，并通过数字式/模拟式输入和输出模板控制各种生产机械或生产过程。 02. SIMATIC S5—90U/95U 与 S5—100U 的I／O 模板可否共用？ 答: S5—90U 与 S5—95U 可以使用S5-100U 模板进行I/O 扩展。 03. STEP 7 软件提供了几种程序结构？ 答：线性化编程；分部编程以及结构化编程。 04. 简述 PLC 系统的现场调试方法？ 答：1．信号模拟。2．信号监视。3．寻找/替换与换线。4. 变量监控与修改。5. 输出/输入强制。 05. SIMATIC S7—300/400 的常用组织块及功能？ 答：1．OB1 主程序循环。2．OB10 时间中断。3．OB20 延时中断。4．OB35循环中断。5．OB40 硬件中断。6．Ｏ100 再启动。 06. 对PLC 控制系统进行总体设计时，主要考虑哪几个方面？ 答：1．明确控制对象。2．确定系统的构成。3．选择控制方式。4．Ｉ/O 点数及存储容量。5．设计的基本内容和步骤。 07. SIMATIC S7—300 与 S7-400 的I/O 编址方式有什么异同点？ 答：S7-400 可编程控制器I/O 模板的默认 编址与 S7-300 不 同，它的输入/输出地 址分别 按 顺序排 列 。数字I/O 模板的输入/输出默认 首 地 址为0，模拟I/O模板的输入/输出默认 首 地 址为512。模拟I/O 模板的输入/输出地 址可能占 用32 个字节 ，也 可能占 用16 个字节 ，它是由 模拟量 I/O 模板的通道 数来 决 定的。 08. 请填写以下配置的SIMATICS7—300 可编程控制器的I/O 地址。 电源 模板 CPU 模板 接口 模板 模拟输 入模板 8×±10V 模拟输 出模板 8×±10V 数字输 入模板 DI32 数字输 入模板 DI16 数字输 出模板 DQ32 答：模拟输入：IW 256、IW 258、IW 260、IW 262、IW 264、IW 266、IW 268、IW 270模拟输出 QW 272、QW 274、QW 276、QW 278、QW 280、QW 282、QW 284、QW 286数字输入：IB8、IB9、IB10、IB11、IB12、1B13 数字输出：QB16、QB17、QB18、QB19 。 09. PROFIBUS DP 系统有几种方式？ 答：1．DP 接口的主站系统。2．用通讯模板CP 的主站系统。3．智能从站的DP 系统。 10. 简述 MPI 通讯的发送/接收数据规则。 答：1 个 MPI 站可以发送到多个 MPI 站，1 个 MPI 站只能接...
