可编程控制器原理及应用课后答案

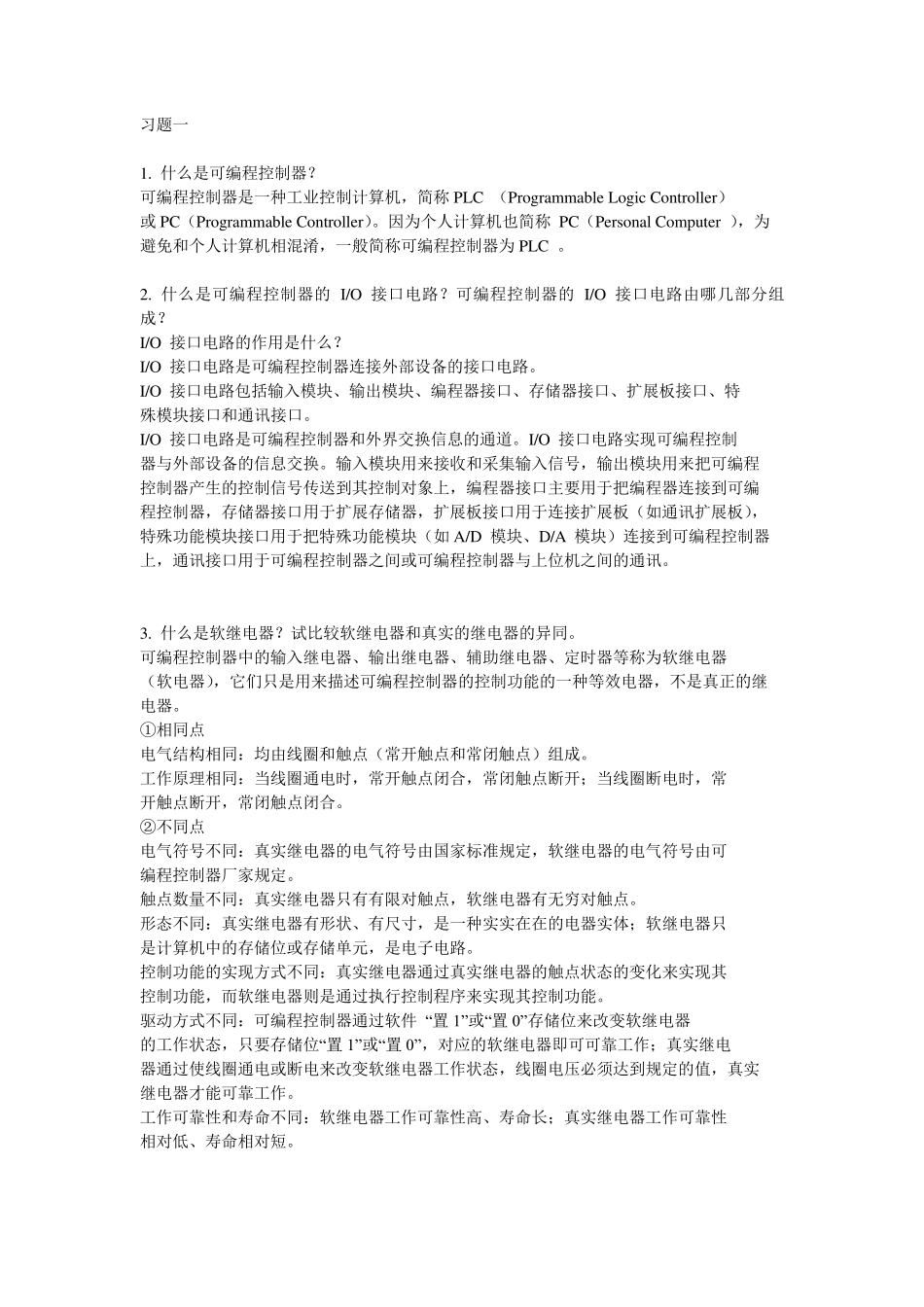

习题一 1. 什么是可编程控制器？ 可编程控制器是一种工业控制计算机，简称 PLC （Programmable Logic Controller） 或 PC（Programmable Controller）。因为个人计算机也简称 PC（Personal Compu ter ），为 避免和个人计算机相混淆，一般简称可编程控制器为 PLC 。 2. 什么是可编程控制器的 I/O 接口电路？可编程控制器的 I/O 接口电路由哪几部分组成？ I/O 接口电路的作用是什么？ I/O 接口电路是可编程控制器连接外部设备的接口电路。 I/O 接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特 殊模块接口和通讯接口。 I/O 接口电路是可编程控制器和外界交换信息的通道。I/O 接口电路实现可编程控制 器与外部设备的信息交换。输入模块用来接收和采集输入信号，输出模块用来把可编程 控制器产生的控制信号传送到其控制对象上，编程器接口主要用于把编程器连接到可编 程控制器，存储器接口用于扩展存储器，扩展板接口用于连接扩展板（如通讯扩展板）， 特殊功能模块接口用于把特殊功能模块（如 A/D 模块、D/A 模块）连接到可编程控制器 上，通讯接口用于可编程控制器之间或可编程控制器与上位机之间的通讯。 3. 什么是软继电器？试比较软继电器和真实的继电器的异同。 可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器 （软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继 电器。 ①相同点 电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。 工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常 开触点断开，常闭触点闭合。 ②不同点 电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可 编程控制器厂家规定。 触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。 形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只 是计算机中的存储位或存储单元，是电子电路。 控制功能的实现方式不同：真实继电器通过真实继电器的触点状态的变化来实现其 控制功能，而软继电器则是通过执行控制程序来实现其控制功能。 驱动方式不同：可编程控制器通过软件 “置 1”或“置 0”存储位来改变软继电器 的工作状态，只要存储位“置 1”或“置 0”，对应的软继电器即可可靠工作；真实继电 器通过使线圈通电或断电来...
