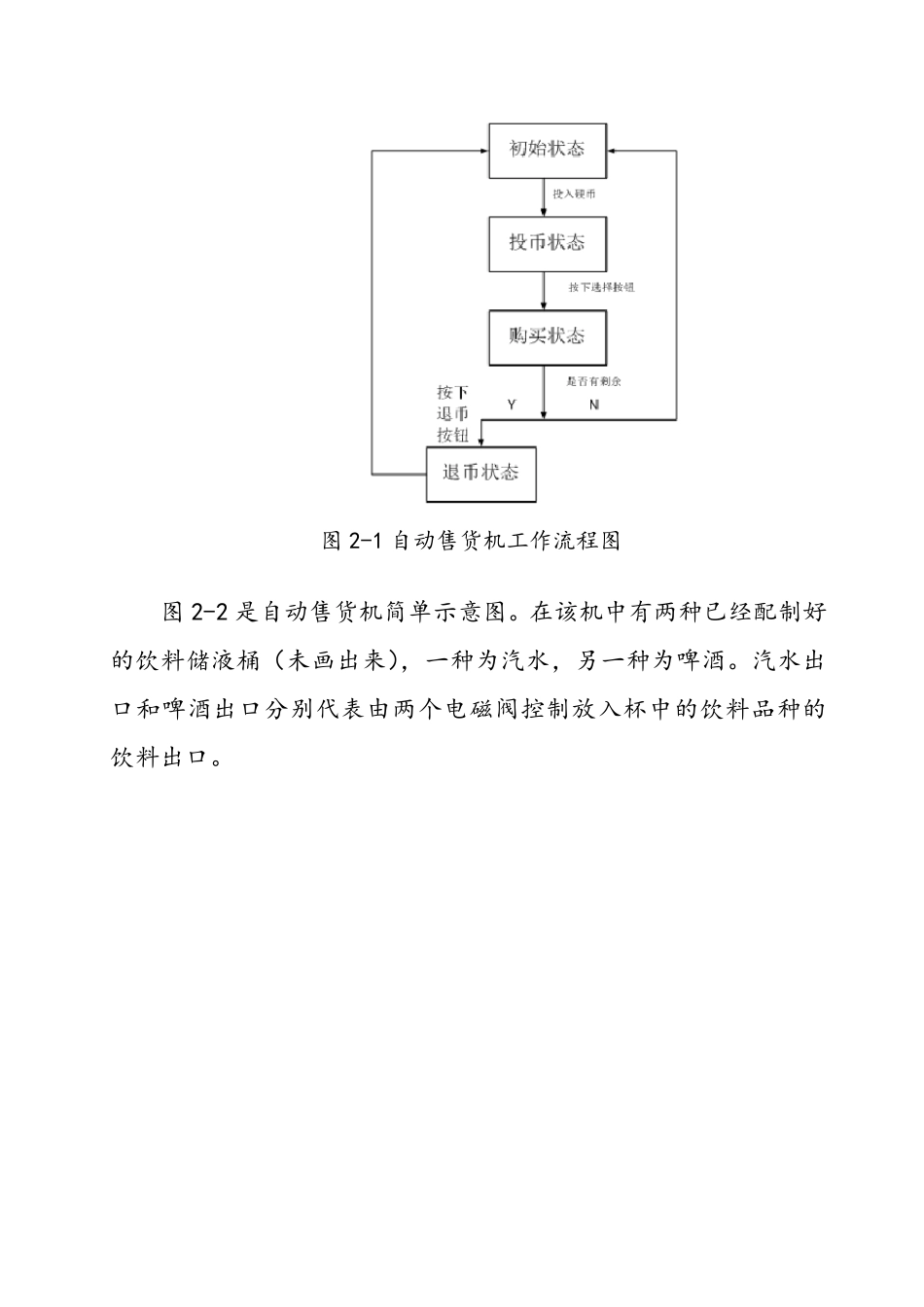

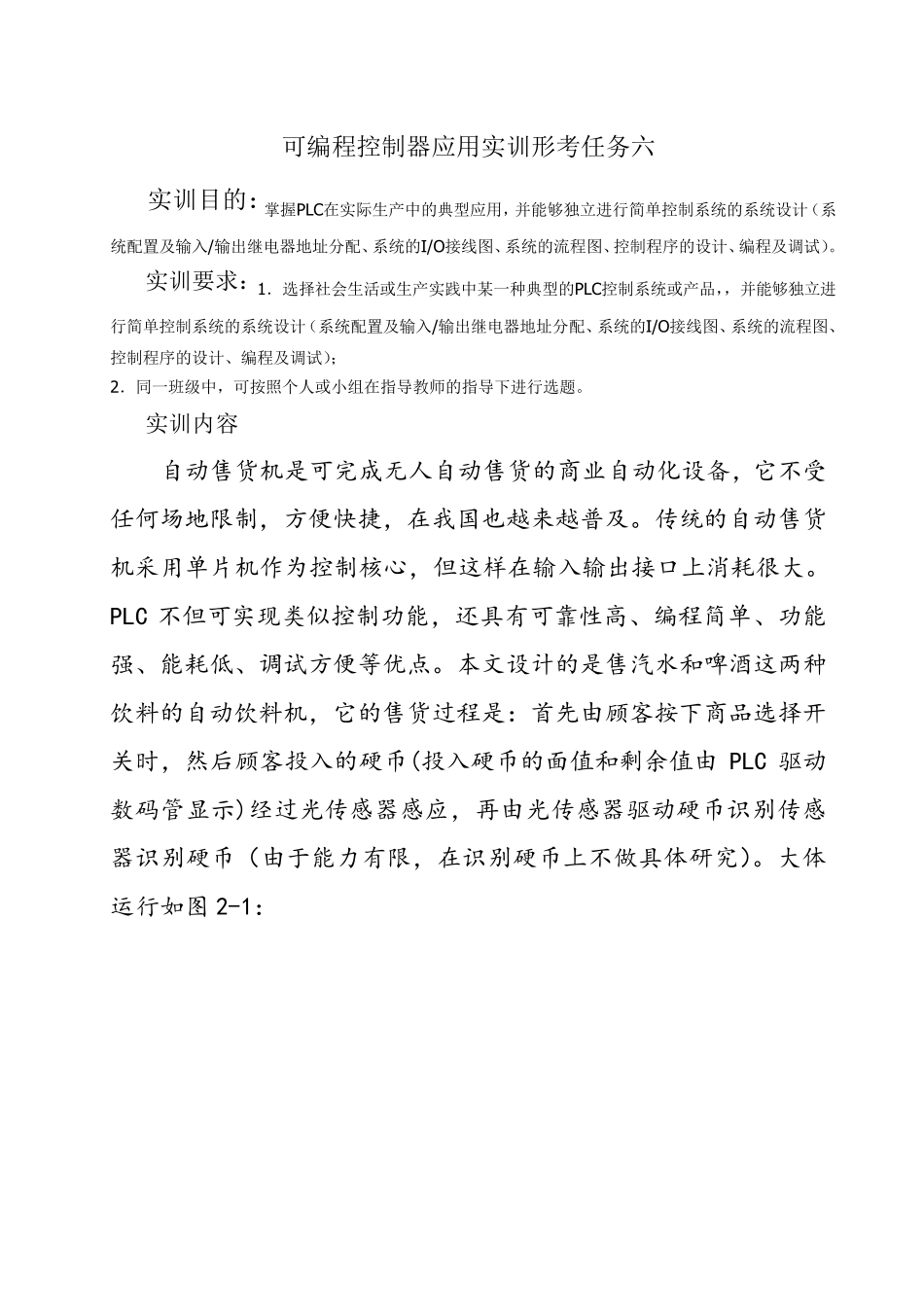

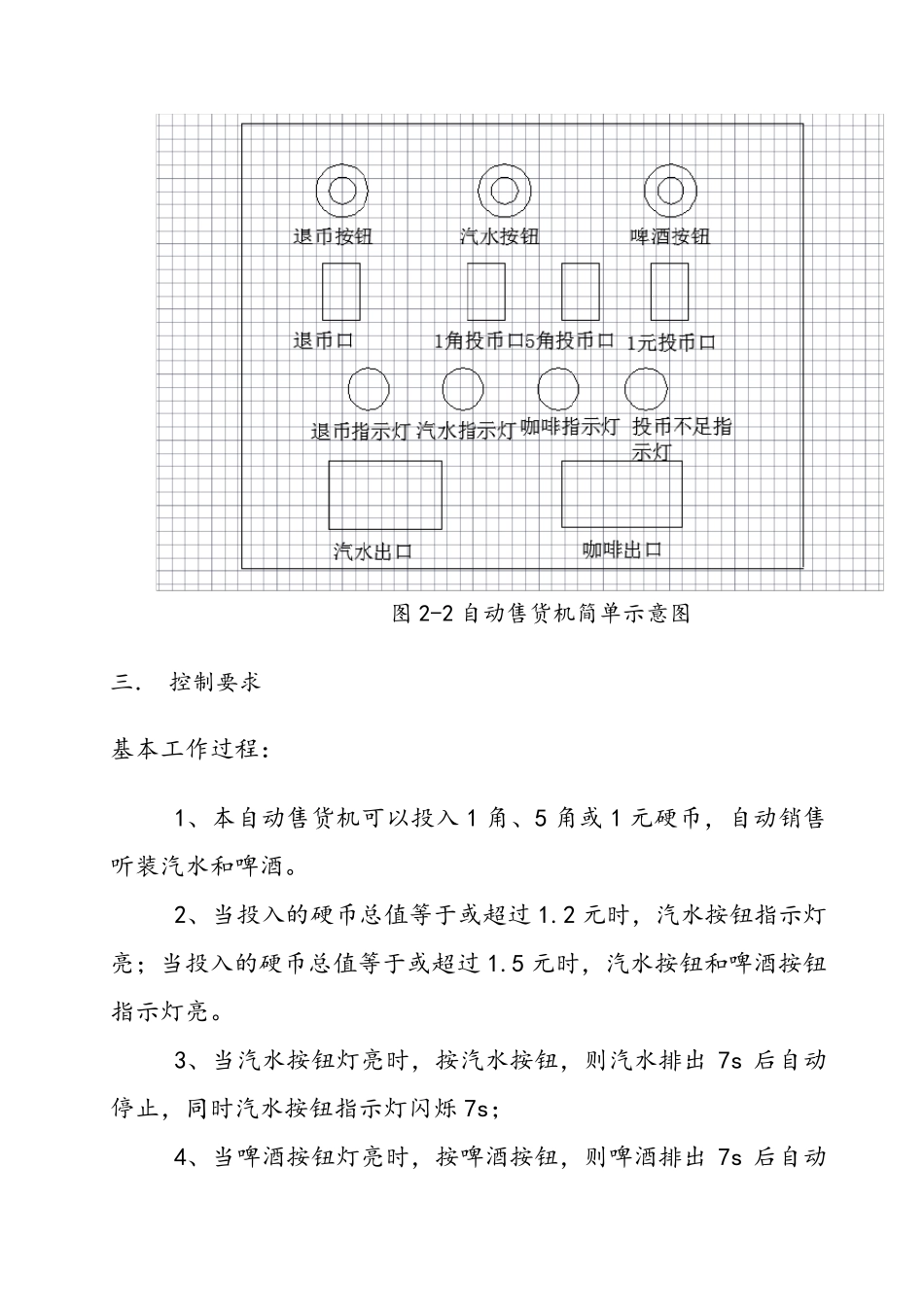

可编程控制器应用实训形考任务六 实训目的：掌握PLC在实际生产中的典型应用，并能够独立进行简单控制系统的系统设计（系统配置及输入/输出继电器地址分配、系统的I/O接线图、系统的流程图、控制程序的设计、编程及调试）。 实训要求：1．选择社会生活或生产实践中某一种典型的PLC控制系统或产品，，并能够独立进行简单控制系统的系统设计（系统配置及输入/输出继电器地址分配、系统的I/O接线图、系统的流程图、控制程序的设计、编程及调试）； 2．同一班级中，可按照个人或小组在指导教师的指导下进行选题。 实训内容 自动售货机是可完成无人自动售货的商业自动化设备，它不受任何场地限制，方便快捷，在我国也越来越普及。传统的自动售货机采用单片机作为控制核心，但这样在输入输出接口上消耗很大。PLC 不但可实现类似控制功能，还具有可靠性高、编程简单、功能强、能耗低、调试方便等优点。本文设计的是售汽水和啤酒这两种饮料的自动饮料机，它的售货过程是：首先由顾客按下商品选择开关时，然后顾客投入的硬币(投入硬币的面值和剩余值由 PLC 驱动数码管显示)经过光传感器感应，再由光传感器驱动硬币识别传感器识别硬币（由于能力有限，在识别硬币上不做具体研究）。大体运行如图 2-1： 图2-1 自动售货机工作流程图 图2-2 是自动售货机简单示意图。在该机中有两种已经配制好的饮料储液桶（未画出来），一种为汽水，另一种为啤酒。汽水出口和啤酒出口分别代表由两个电磁阀控制放入杯中的饮料品种的饮料出口。 图2-2 自动售货机简单示意图 三． 控制要求 基本工作过程： 1、本自动售货机可以投入 1 角、5 角或 1 元硬币，自动销售听装汽水和啤酒。 2、当投入的硬币总值等于或超过1.2 元时，汽水按钮指示灯亮；当投入的硬币总值等于或超过1.5 元时，汽水按钮和啤酒按钮指示灯亮。 3、当汽水按钮灯亮时，按汽水按钮，则汽水排出 7s 后自动停止，同时汽水按钮指示灯闪烁 7s； 4、当啤酒按钮灯亮时，按啤酒按钮，则啤酒排出 7s 后自动停止，同时啤酒按钮指示灯闪烁7s； 5、若投入硬币的总值超过按钮所需钱数（啤酒1.5 元，汽水1.2 元）时，找钱指示灯亮，同时进行找钱动作。 设计内容： 1、记录已经售出货品的总钱数以及各种货品的数量，并将各种货品的数量显示在数码管上。 2、控制系统总体方案设计，包括确定控制对象和控制范围，绘制工作时序图，PLC 的选型。 3、硬件部分设计，包括 I/O 配置，操作面...
