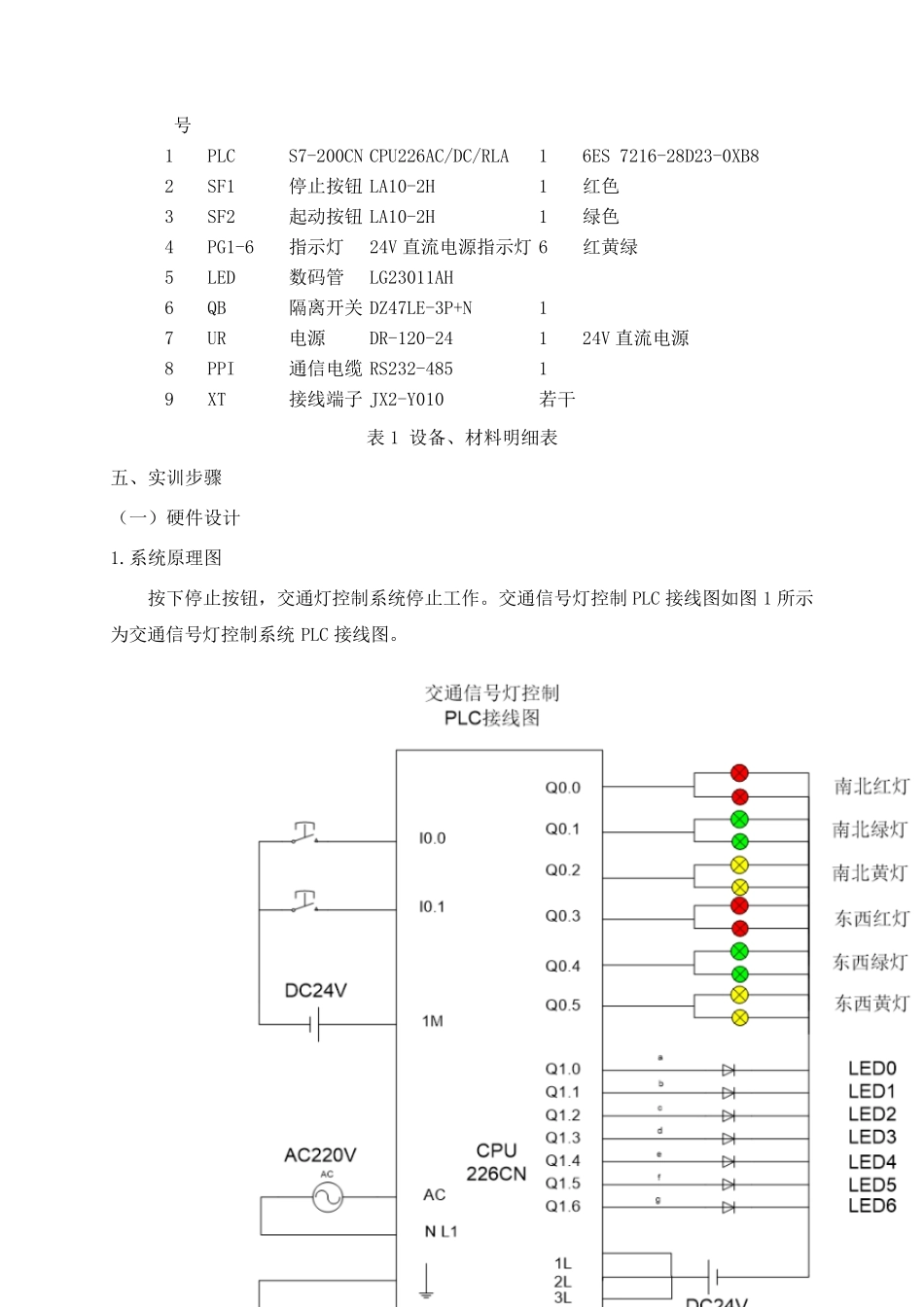

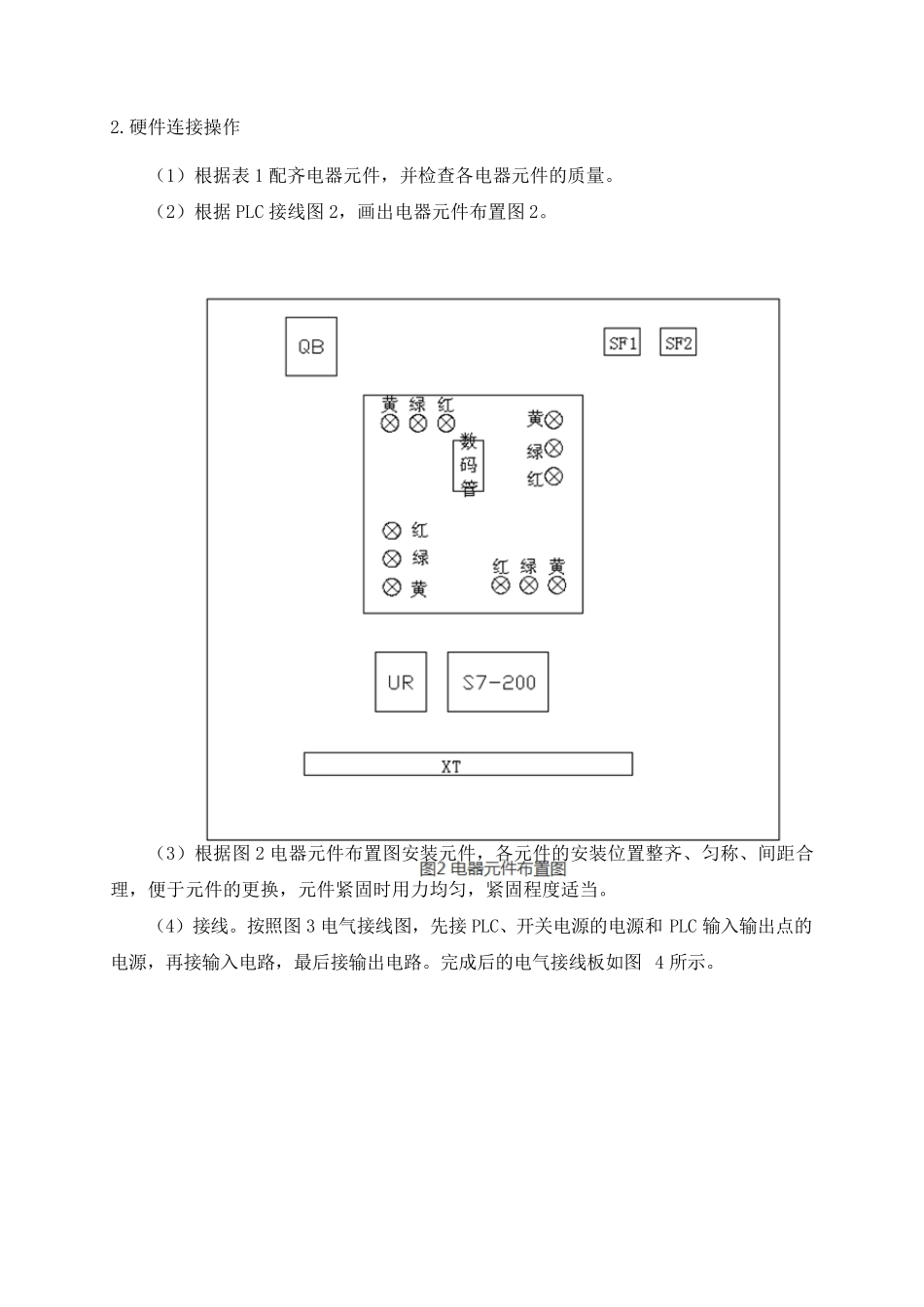

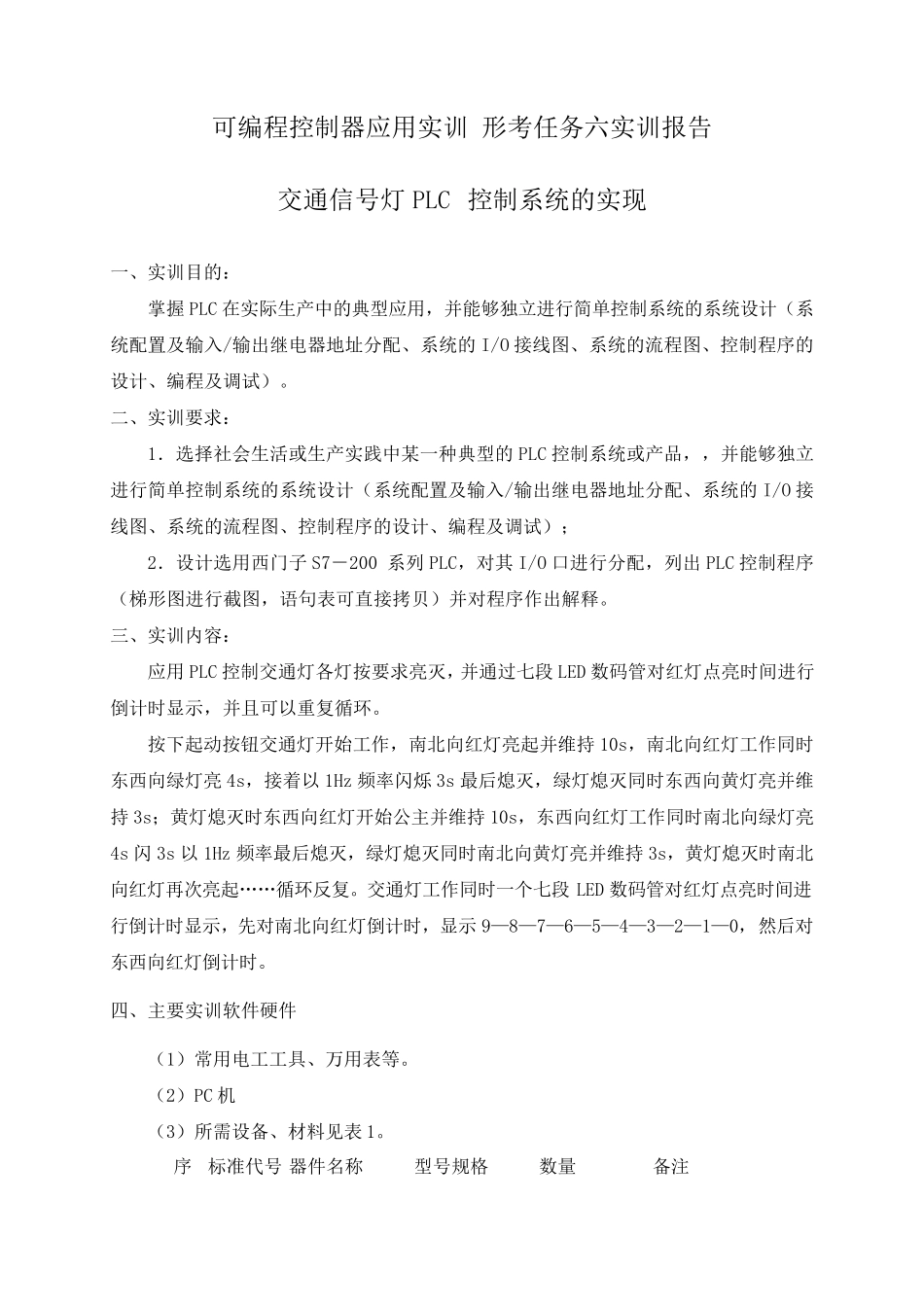

可 编 程 控 制 器 应 用 实 训形 考 任 务 六 实 训 报 告交 通 信 号 灯 PLC 控 制 系 统 的 实 现一 、 实 训 目 的 ：掌 握 PLC 在 实 际 生 产 中 的 典 型 应 用 ， 并 能 够 独 立 进 行 简 单 控 制 系 统 的 系 统 设 计 （ 系统 配 置 及 输 入 /输 出 继 电 器 地 址 分 配 、 系 统 的 I/O 接 线 图 、 系 统 的 流 程 图 、 控 制 程 序 的设 计 、 编 程 及 调 试 ） 。二 、 实 训 要 求 ：1． 选 择 社 会 生 活 或 生 产 实 践 中 某 一 种 典 型 的 PLC 控 制 系 统 或 产 品 ， ， 并 能 够 独 立进 行 简 单 控 制 系 统 的 系 统 设 计 （ 系 统 配 置 及 输 入 /输 出 继 电 器 地 址 分 配 、 系 统 的 I/O 接线 图 、 系 统 的 流 程 图 、 控 制 程 序 的 设 计 、 编 程 及 调 试 ） ；2． 设 计 选 用 西 门 子 S7－ 200 系 列 PLC， 对 其 I/O 口 进 行 分 配 ， 列 出 PLC 控 制 程 序（ 梯 形 图 进 行 截 图 ， 语 句 表 可 直 接 拷 贝 ） 并 对 程 序 作 出 解 释 。三 、 实 训 内 容 ：应 用 PLC 控 制 交 通 灯 各 灯 按 要 求 亮 灭 ， 并 通 过 七 段 LED 数 码 管 对 红 灯 点 亮 时 间 进 行倒 计 时 显 示 ， 并 且 可 以 重复循环。按 下起动按 钮交 通 灯 开始工作 ， 南北向红 灯 亮 起并 维持10s， 南北向红 灯 工作 同时东西 向绿灯 亮 4s， 接 着以 1Hz 频率闪烁3s 最后熄灭 ， 绿灯 熄灭 同时 东西 向黄灯 亮 并 维持3s； 黄灯 熄灭 时 东西 向红 灯 开始公主并 维持10s， 东西 向红 灯 工作 同时 南北向绿灯 亮4s 闪3s 以 1Hz 频率最后熄灭 ， 绿灯 熄灭 同时 南北向黄灯 亮 并 维持3s， 黄灯 熄灭 时 南北向红 灯 再次亮 起……循环反复。 交 通 灯 工作 同时 一 个七 段LED 数 码 管 对 红 灯 点 亮 时 间 进行 倒 计 时 显 示 ， 先对 南北向红 灯 倒 计 时 ， 显 示 9—8—7—6—5—4—3—2—1—0， 然后对东西 向红 灯 倒 计 时 。四、...
