可编程控制器应用试卷A

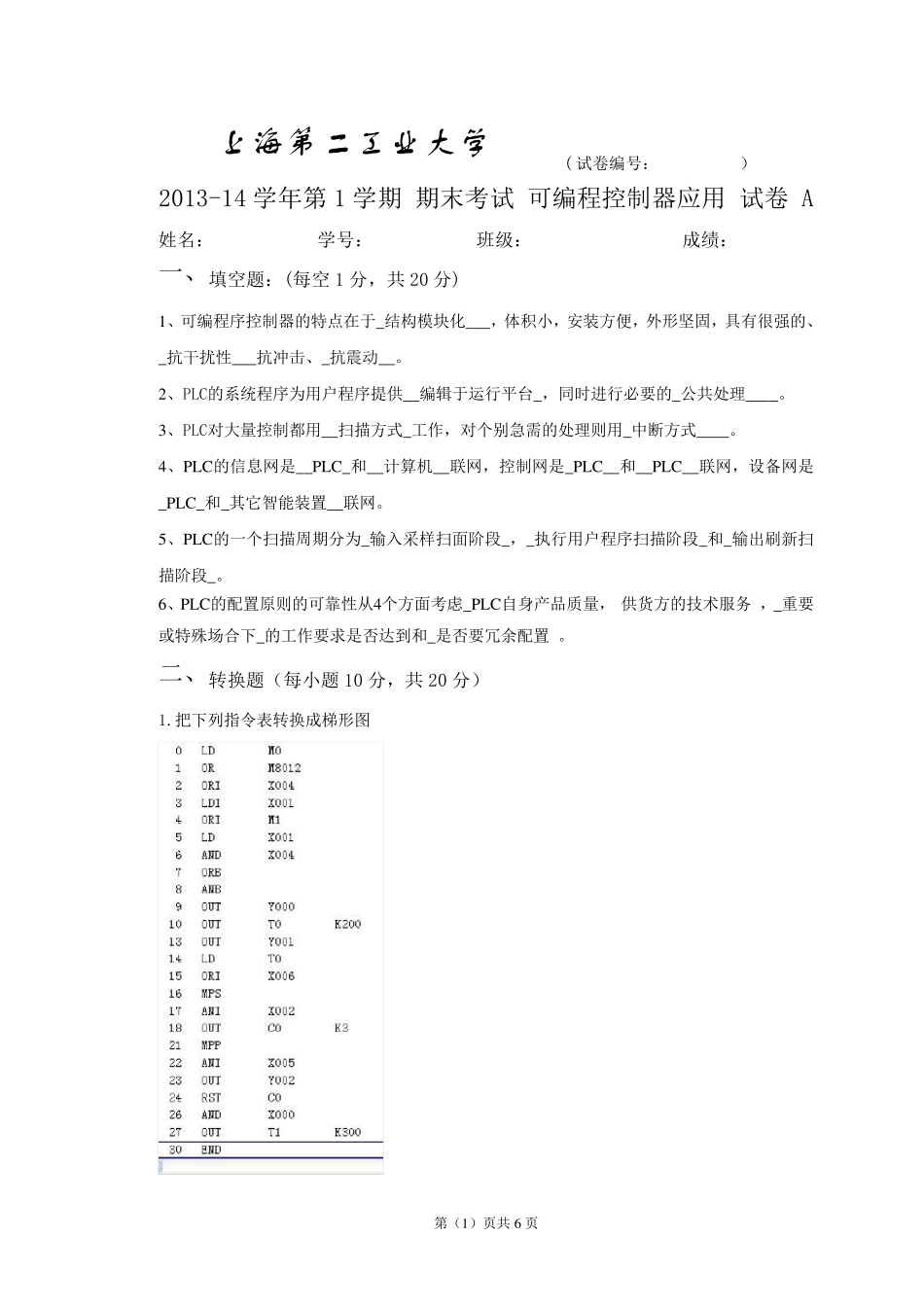

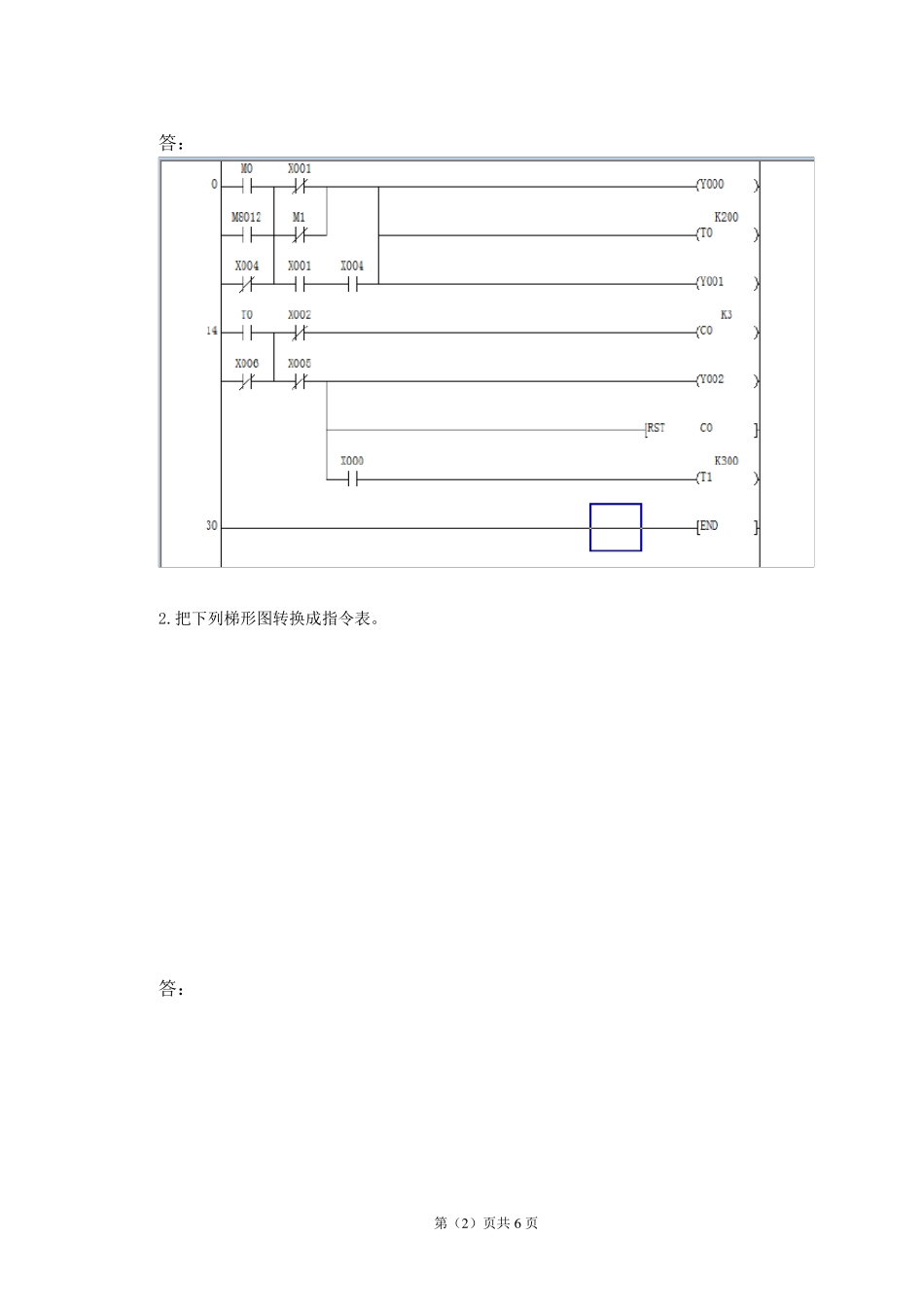

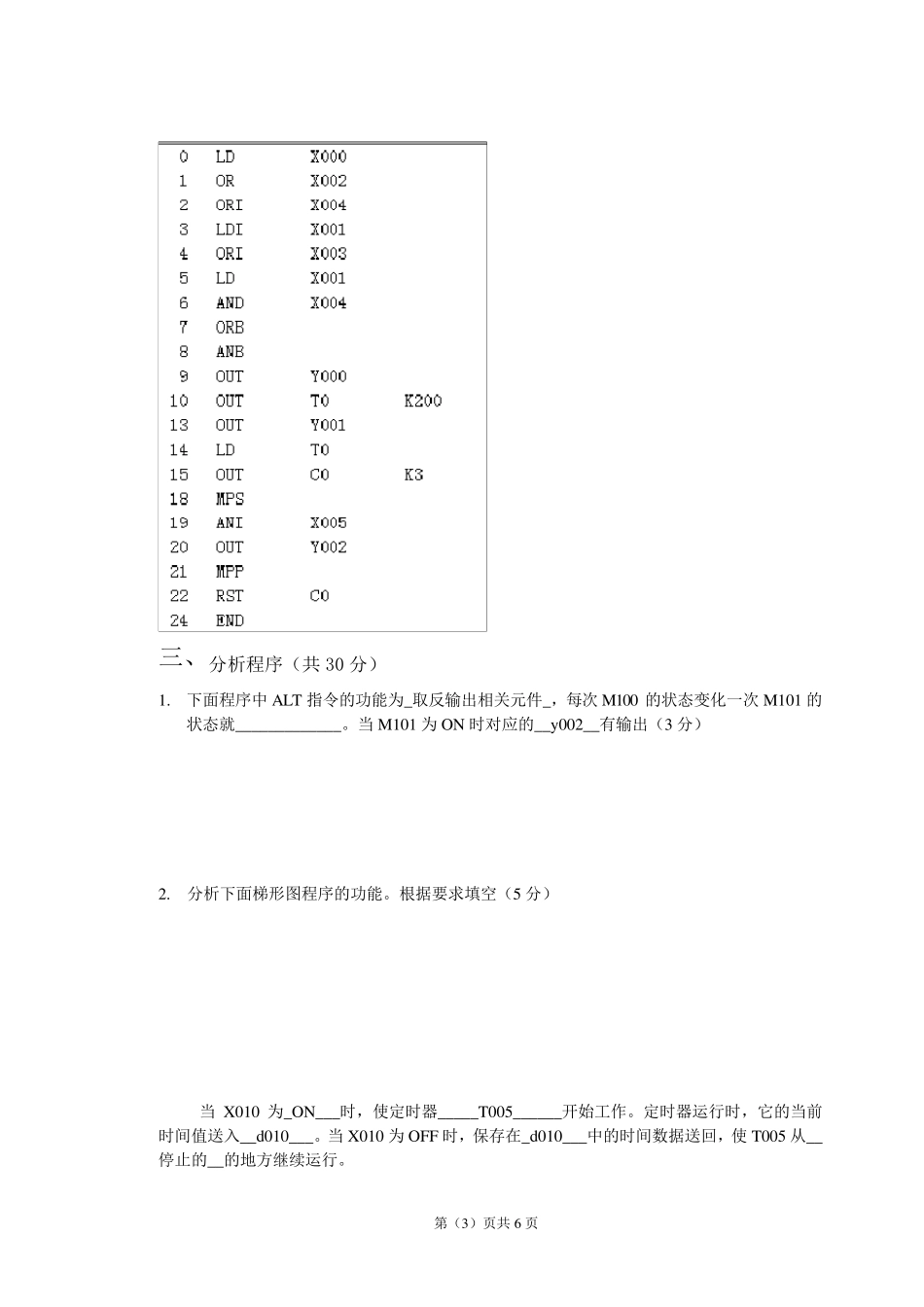

第（1）页共6 页 上海第二工业大学 （试卷编号： ） 2013-14 学年第1 学期 期末考试 可编程控制器应用 试卷 A 姓名： 学号： 班级： 成绩： 一、 填空题：(每空 1 分，共20 分) 1、可编程序控制器的特点在于_结构模块化___，体积小，安装方便，外形坚固，具有很强的、_抗干扰性___抗冲击、_抗震动__。 2、PLC的系统程序为用户程序提供__编辑于运行平台_，同时进行必要的_公共处理____。 3、PLC对大量控制都用__扫描方式_工作，对个别急需的处理则用_中断方式____。 4、PLC的信息网是__PLC_和__计算机__联网，控制网是_PLC__和__PLC__联网，设备网是_PLC_和_其它智能装置__联网。 5、PLC的一个扫描周期分为_输入采样扫面阶段_，_执行用户程序扫描阶段_和_输出刷新扫描阶段_。 6、PLC的配置原则的可靠性从4个方面考虑_PLC自身产品质量， 供货方的技术服务 ，_重要或特殊场合下_的工作要求是否达到和_是否要冗余 配置 。 二 、 转 换 题（每小题 10 分，共20 分） 1.把 下列 指 令 表 转 换 成梯 形图 第（2 ）页共6 页 答： 2.把下列梯形图转换成指令表。 答： 第（3）页共6 页 三、 分析程序（共30 分） 1. 下面程序中 ALT 指令的功能为_取反输出相关元件_，每次 M100 的状态变化一次 M101 的状态就_____________。当 M101 为 ON 时对应的__y002__有输出（3 分） 2. 分析下面梯形图程序的功能。根据要求填空（5 分） 当 X010 为_ON___时，使定时器_____T005______开始工作。定时器运行时，它的当前时间值送入__d010___。当 X010 为 OFF 时，保存在_d010___中的时间数据送回，使 T005 从__停止的__的地方继续运行。 第（4）页共6 页 3. 根据下面梯形图程序分析程序的功能（6 分） 答： 程序的功能为： Y0 是移位源，Y0～Y17 是移位的输出，n1 为16，指定源及输出位数为16.n2 为1，指定执行一次本指令将移位的位数为1 位。每隔1s 执行一次本指令。本程序使用移位指令后，还执行两组指令，把M0 的非赋值给Y0，Y017 赋值给M0。 4.画出下面梯形图的波形图，并说出其功能（6 分） 答： 待分频的脉冲信号加在X1 端，设0 和Y0 的初始状态为“0”。当第一个脉冲信号的上升沿到来时，M0 产生一个单脉冲（如图所示），Y0 被置“1”，当 M0 置“0”时， Y0 仍保持置“1”；当第二个脉冲信号的上升沿到来时，M0 又产生一个单脉冲（如图所示）...
