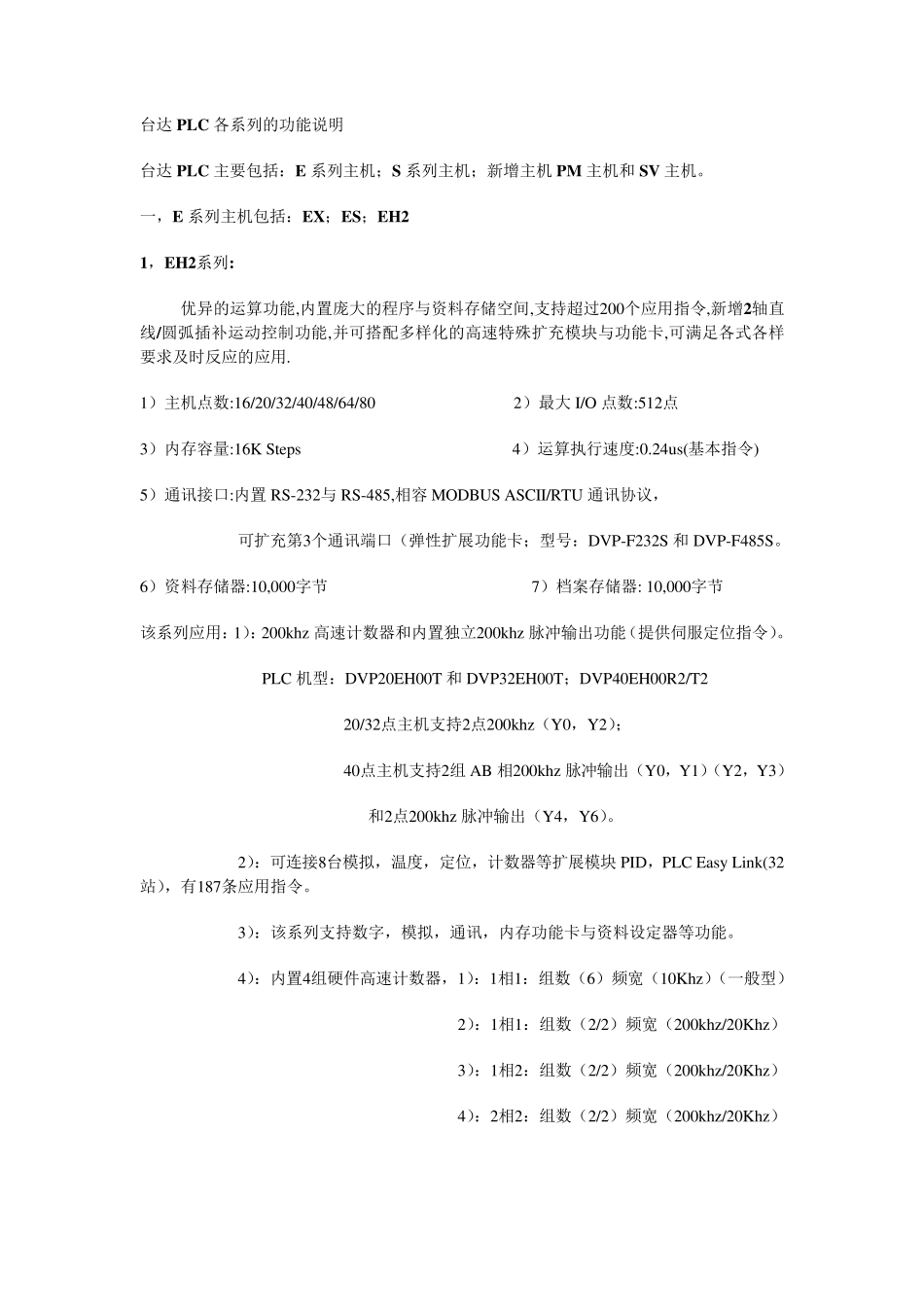

台达PLC 各系列的功能说明 台达PLC 主要包括:E 系列主机;S 系列主机;新增主机PM 主机和SV 主机。 一,E 系列主机包括:EX;ES;EH2 1,EH2系列: 优异的运算功能,内置庞大的程序与资料存储空间,支持超过200个应用指令,新增2轴直线/圆弧插补运动控制功能,并可搭配多样化的高速特殊扩充模块与功能卡,可满足各式各样要求及时反应的应用. 1)主机点数:16/20/32/40/48/64/80 2)最大 I/O 点数:512点 3)内存容量:16K Steps 4)运算执行速度:0.24us(基本指令) 5)通讯接口:内置 RS-232与 RS-485,相容 MODBUS ASCII/RTU 通讯协议, 可扩充第3个通讯端口(弹性扩展功能卡;型号:DVP-F232S 和DVP-F485S。 6)资料存储器:10,000字节 7)档案存储器: 10,000字节 该系列应用:1):200khz 高速计数器和内置独立200khz 脉冲输出功能(提供伺服定位指令)。 PLC 机型:DVP20EH00T 和DVP32EH00T;DVP40EH00R2/T2 20/32点主机支持2点200khz(Y0,Y2); 40点主机支持2组 AB 相200khz 脉冲输出(Y0,Y1)(Y2,Y3) 和2点200khz 脉冲输出(Y4,Y6)。 2):可连接8台模拟,温度,定位,计数器等扩展模块 PID,PLC Easy Link(32站),有187条应用指令。 3):该系列支持数字,模拟,通讯,内存功能卡与资料设定器等功能。 4):内置4组硬件高速计数器,1):1相1:组数(6)频宽(10Khz)(一般型) 2):1相1:组数(2/2)频宽(200khz/20Khz) 3):1相2:组数(2/2)频宽(200khz/20Khz) 4):2相2:组数(2/2)频宽(200khz/20Khz) 5):优异的运算能力:CPU+ASIC 双处理器,支持浮点运算。 6):直线/圆弧补间运动功能 支持最新开发的直线/圆弧插补运动控制指令,搭配高速脉冲输出功能,可以轻易达到两轴同时动作的控制要求。 2,ES 系列: 可靠度高;ES 提供小型 PLC 最经济的顺序控制与通讯控制方案 主机点数:14/24/32/40/60 最大 I/O 点数:256点(含主机点数) 内存容量:4K Steps 通讯接口:内置 RS-232与 RS-485双通道通讯端口,相容 MODBUS ASCII/RTU 通讯协议 该系列应用:1,有30Khz 高速计数器和10Khz 脉冲输出,总频宽达到30Khz。 支持2点(Y0,Y1)独立高速脉冲输出功能,最高可达到10Khz。 内置高速计数器1):1相1:组数(2/2)频宽(20Khz/10Khz) 2):1相2:组数(1)频宽(20Khz) 3):2相2:组数(1)频宽(4Khz) 2,首创 Modbus 通讯便利指令。编程...
