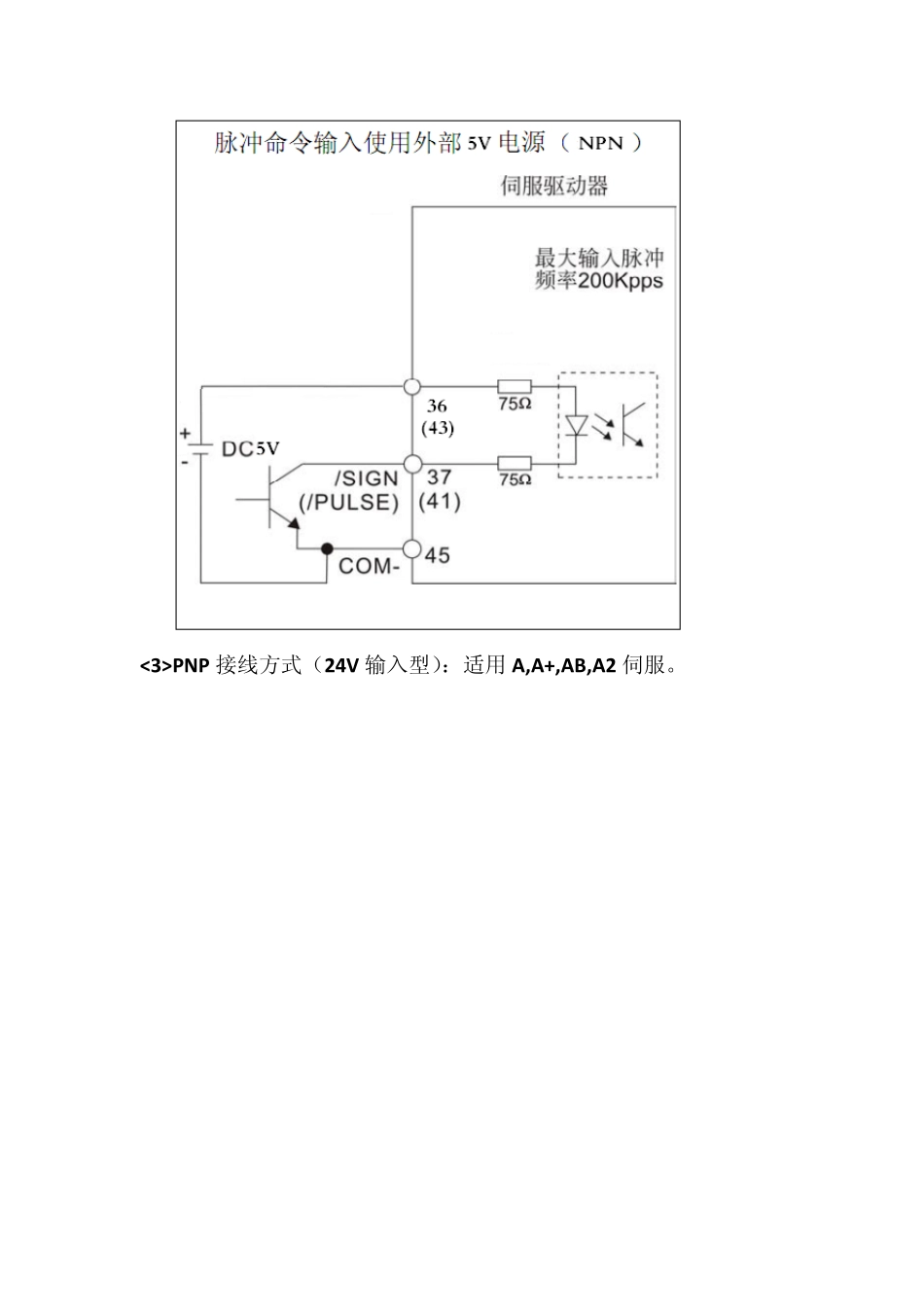

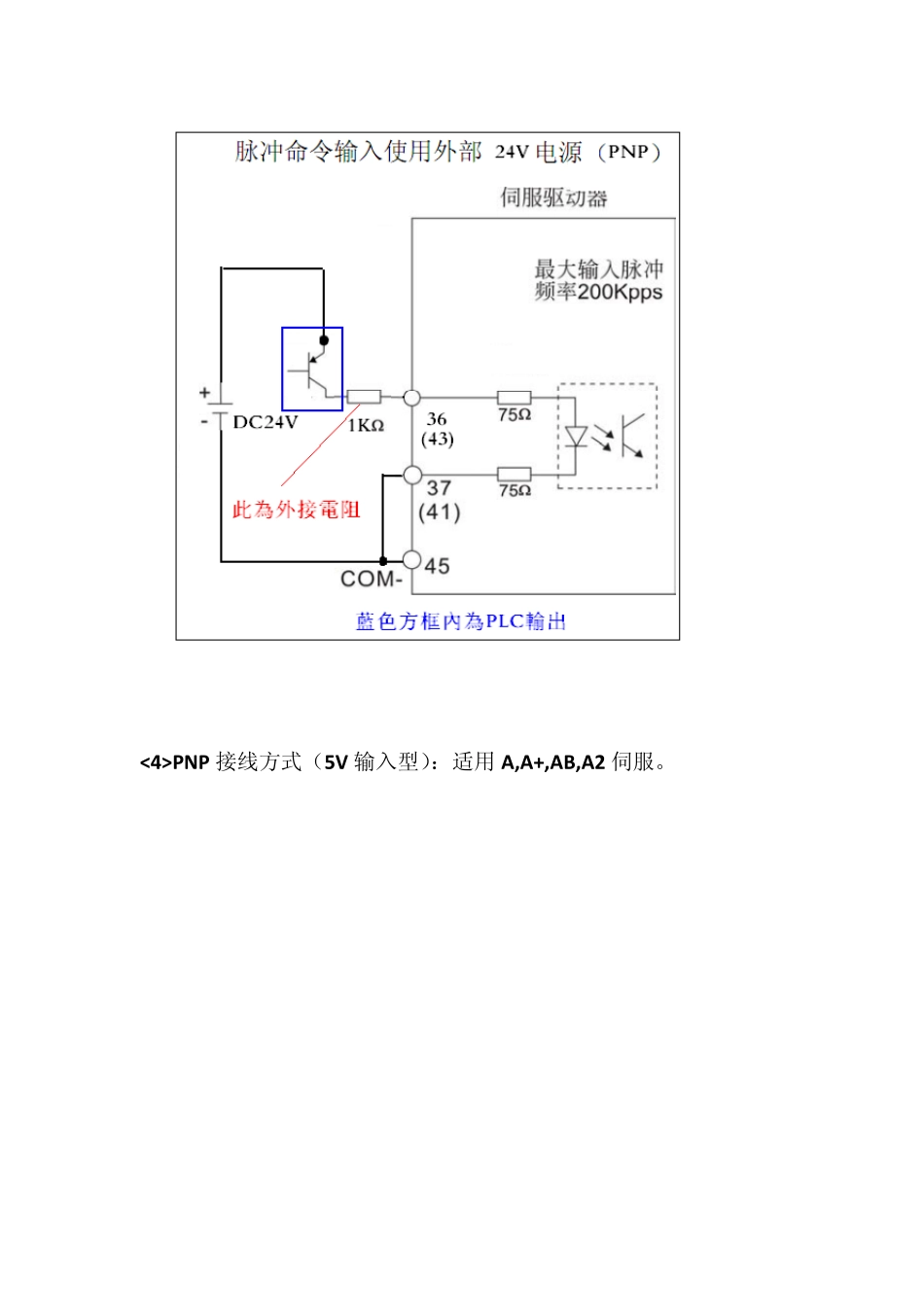

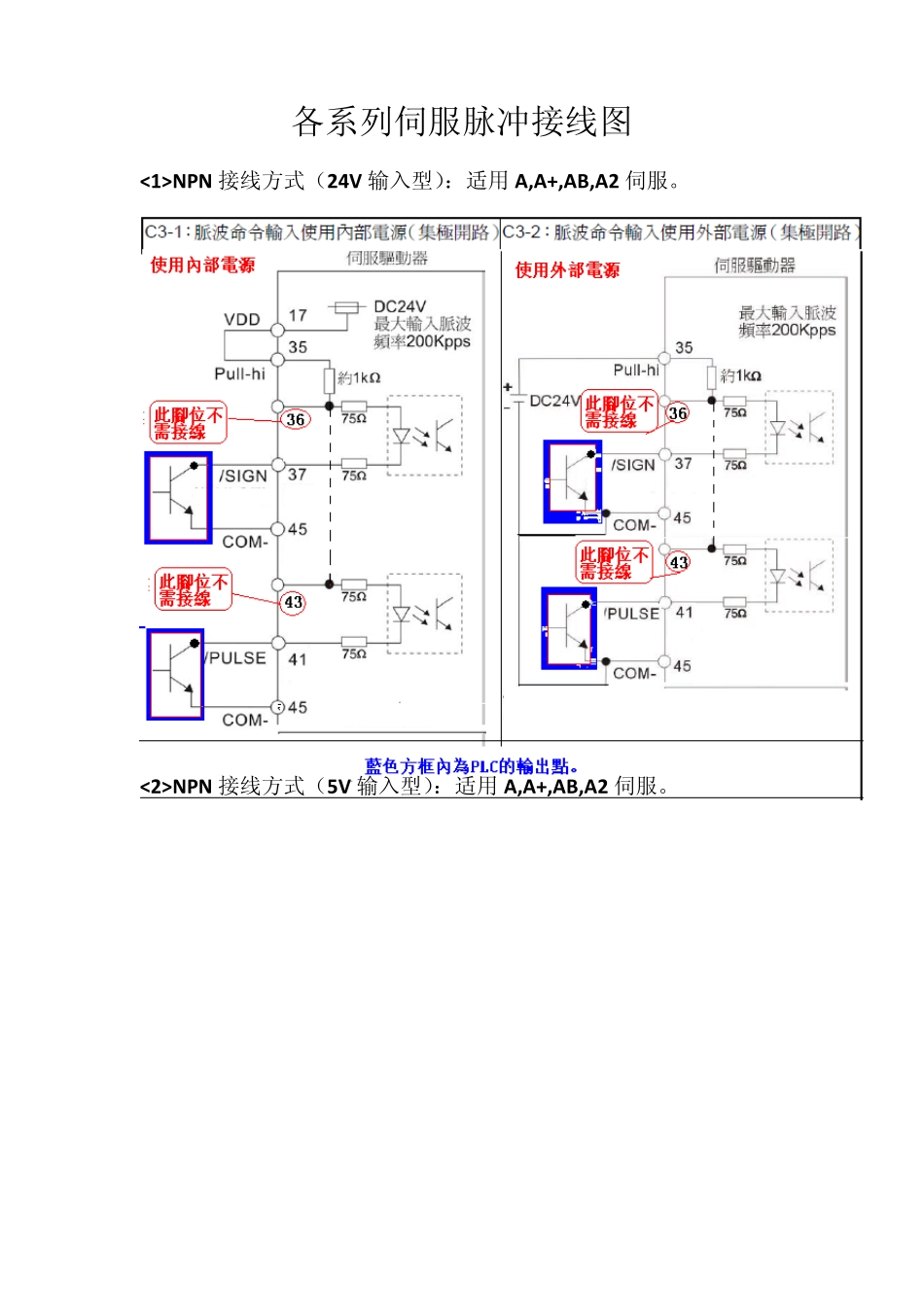

各系列伺服脉冲接线图 <1>NPN 接线方式（24V 输入型）：适用A,A+,AB,A2 伺服。 <2>NPN 接线方式（5V 输入型）：适用A,A+,AB,A2 伺服。 <3>PNP 接线方式（24V 输入型）：适用A,A+,AB,A2 伺服。 <4>PNP 接线方式（5V 输入型）：适用A,A+,AB,A2 伺服。 <5>差动接线方式：适用A,A+,AB,A2 伺服。 <6>NPN 接线方式（24V 输入型）：适用B2 伺服。 <7>NPN 接线方式（5V 输入型）：适用B2 伺服。 <8>PNP 接线方式（24V 输入型）：适用B2 伺服。 <9>PNP 接线方式（5V 输入型）：适用B2 伺服。 <10>差动接线方式：适用B2 伺服。注：上图唯有<1>为详细画法，其余均为省略画法，由此可参考<1>.
