叶片课程设计(空气动力学)设计报告

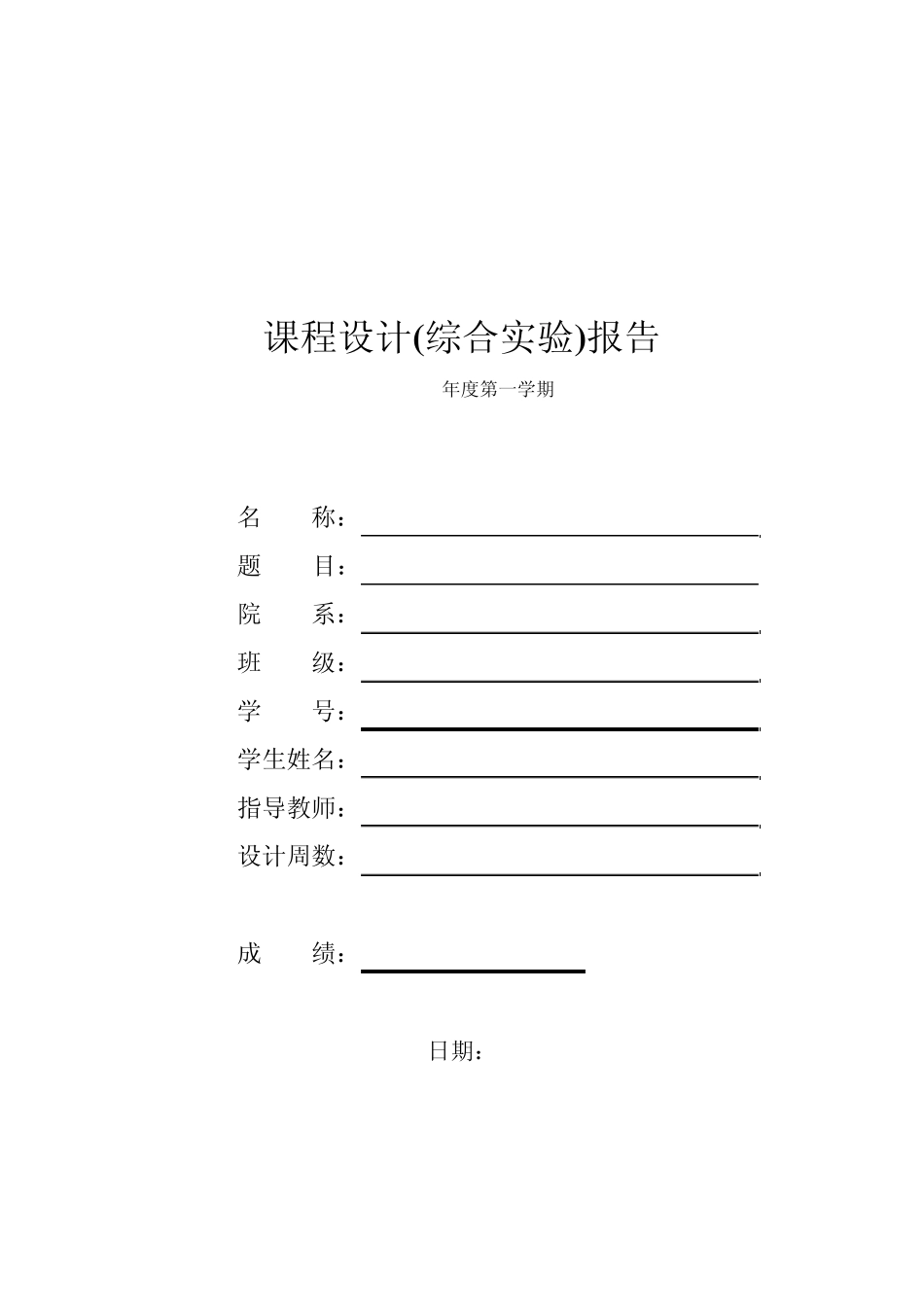

课程设计(综合实验)报告 ( -- 年度第一学期) 名 称： 题 目： 院 系： 班 级： 学 号： 学生姓名： 指导教师： 设计周数： 成 绩： 日期： 1 一、 目的与要求 本次课程设计的主要目的： 1. 掌握动量叶素理论设计风力机叶片的原理和方法 2. 熟悉工程中绘图软件及办公软件的操作 3. 掌握科研报告的撰写方法 本次课程设计的主要要求： 1． 要求独立完成叶片设计参数的确定，每人提供一份课程报告 2． 每小组提供一个手工制作的风力机叶片 二、 主要内容 设计并制作一个风力机叶片 1． 原始数据 三叶片风力机功率 P＝6.03KW 来流风速 7m/s 风轮转速 72rpm 风力机功率系数 Cp＝0.43 传动效率为 0.92 发电机效率为 0.95 空气密度为 1.225kg/m3 全班分为 2 个小组，每个小组采用一种风力机翼型，翼型的气动数据（升力系数，阻力系数，俯仰力矩系数）已知。 2． 设计任务 2.1 风力机叶片设计：根据动量叶素理论对各个不同展向截面的弦长和扭角进行计算，按比例画出弦长、扭角随叶高的分布。 2.2 根据以上计算结果手工制作风力机叶片，给出简单的制作说明。 三、 进度计划 序号 设计(实验)内容 完成时间 备注 1 叶片参数的计算 3天 2 叶片制作 1天 3 报告撰写 1天 4 课程设计答辩 半天 四、 数据计算 选用翼型 s819 (一) 叶片半径的计算： 2 由风力发电机输出功率： 212381PrCDVP  得，叶片直径： mCVPDPr8 6 3.99 2.09 5.04 3.072 2 5.11 00 3.68833213 叶片半径： mDR9 3 2.4238 6.92 (二) 叶尖速比的计算： 整个叶片的叶尖速比：3 1.573 29.46 0/7 226 0/2110vRnVR 半径r处的叶尖速比：10Vr ① 设计中取 9处截面，分别是叶片半径的20%处，叶片半径的30%处，叶片半径的40%处，叶片半径的50%处，叶片半径的60%处，叶片半径的70%处，叶片半径的80%处，叶片半径的90%处，则由式①得到各截面处的叶尖速比分别为： 1 .0 6 1 8 8 31%2 0%2 0VR 1 .5 9 2 8 2 41%3 0%3 0VR 2 .1 2 3 7 6 61%4 0%4 0VR 2 .6 5 4 7 0 71%5 0%5 0VR 3 .1 8 5 6 4 91%6 0%6 0VR 3 .7 1 6 5 91%7 0%7 0VR 4 .2 4 7 5 3 21%8 0%8 0VR 4 ...
