各种PLC数据线自制图VIP专享

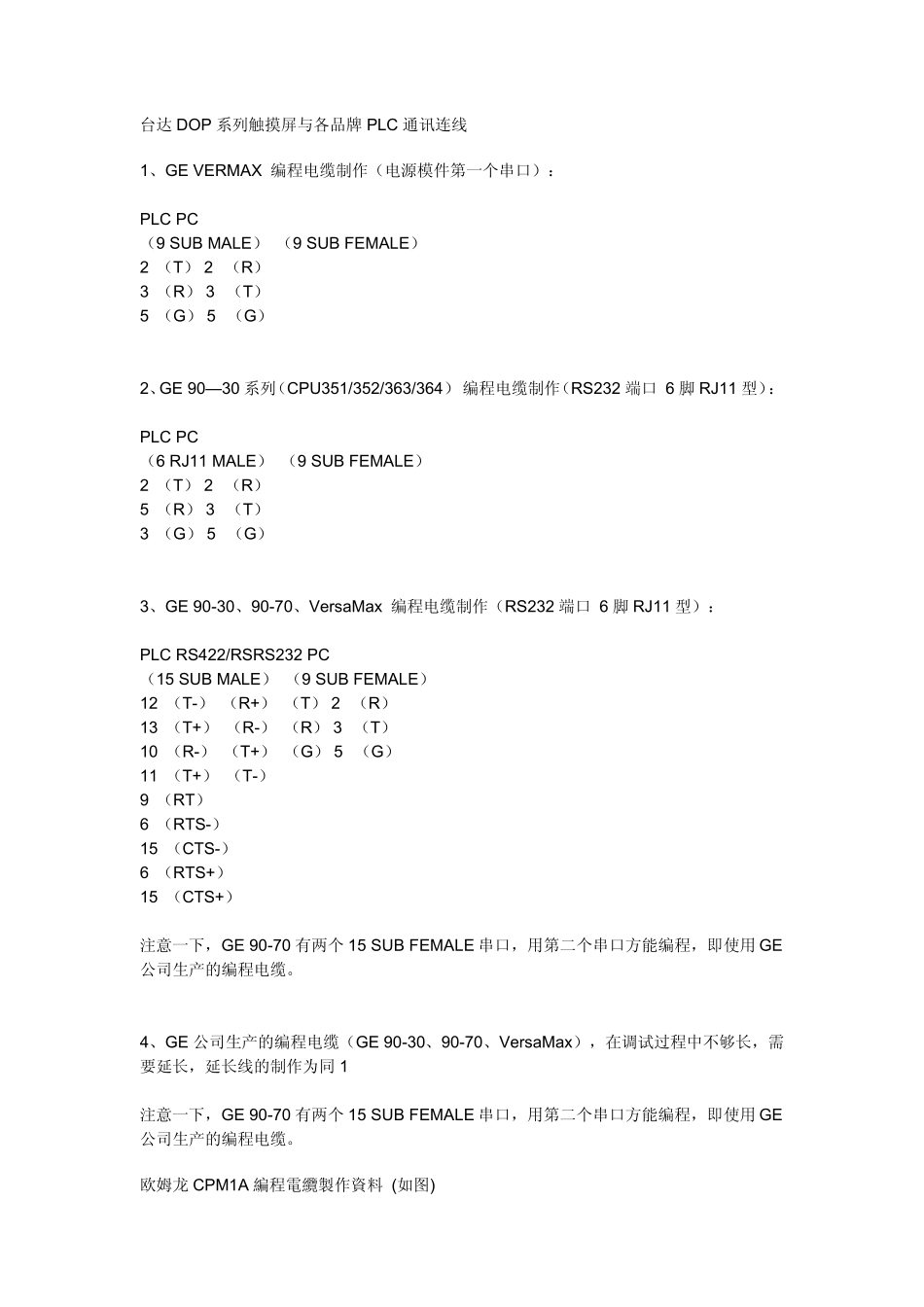

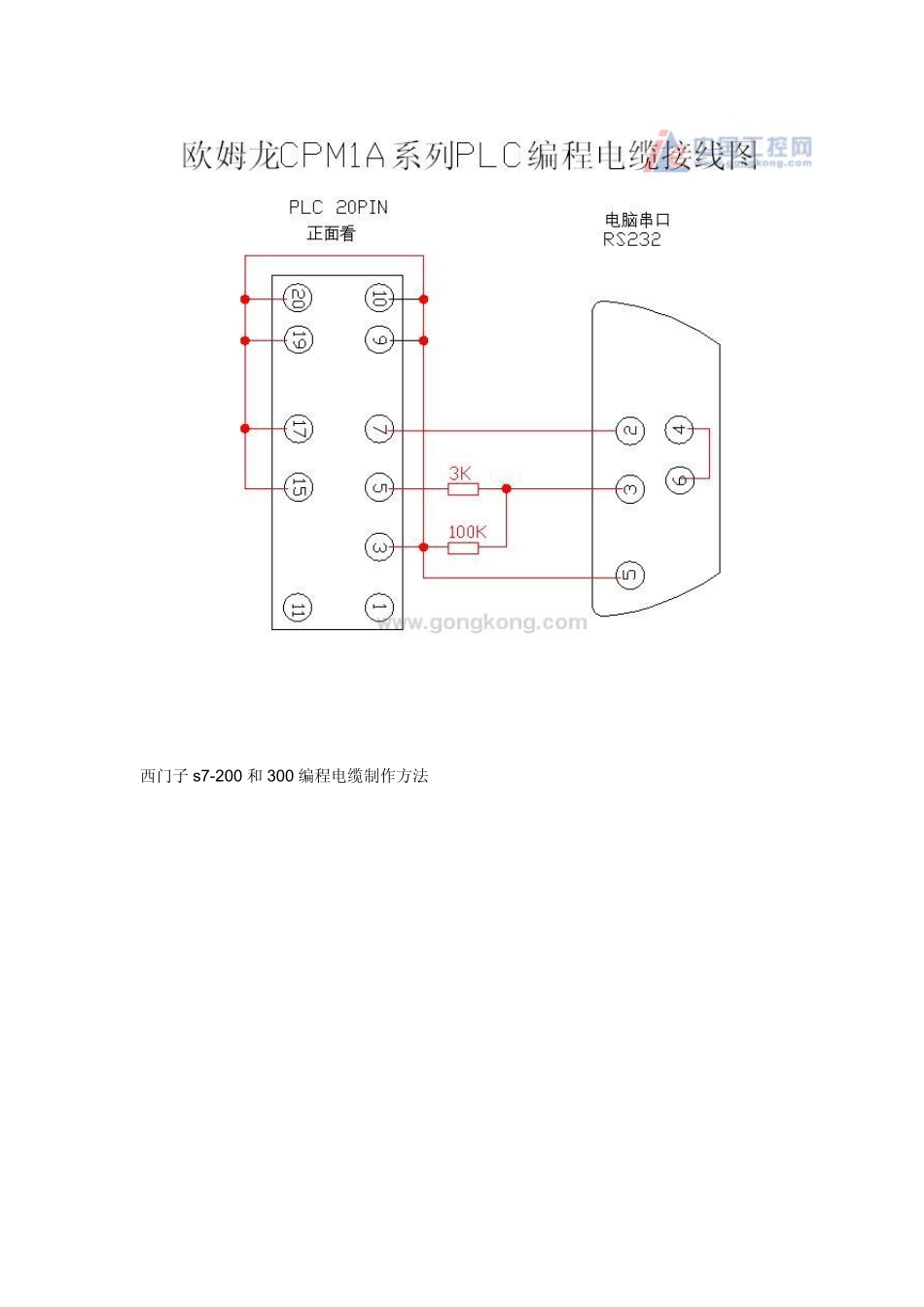

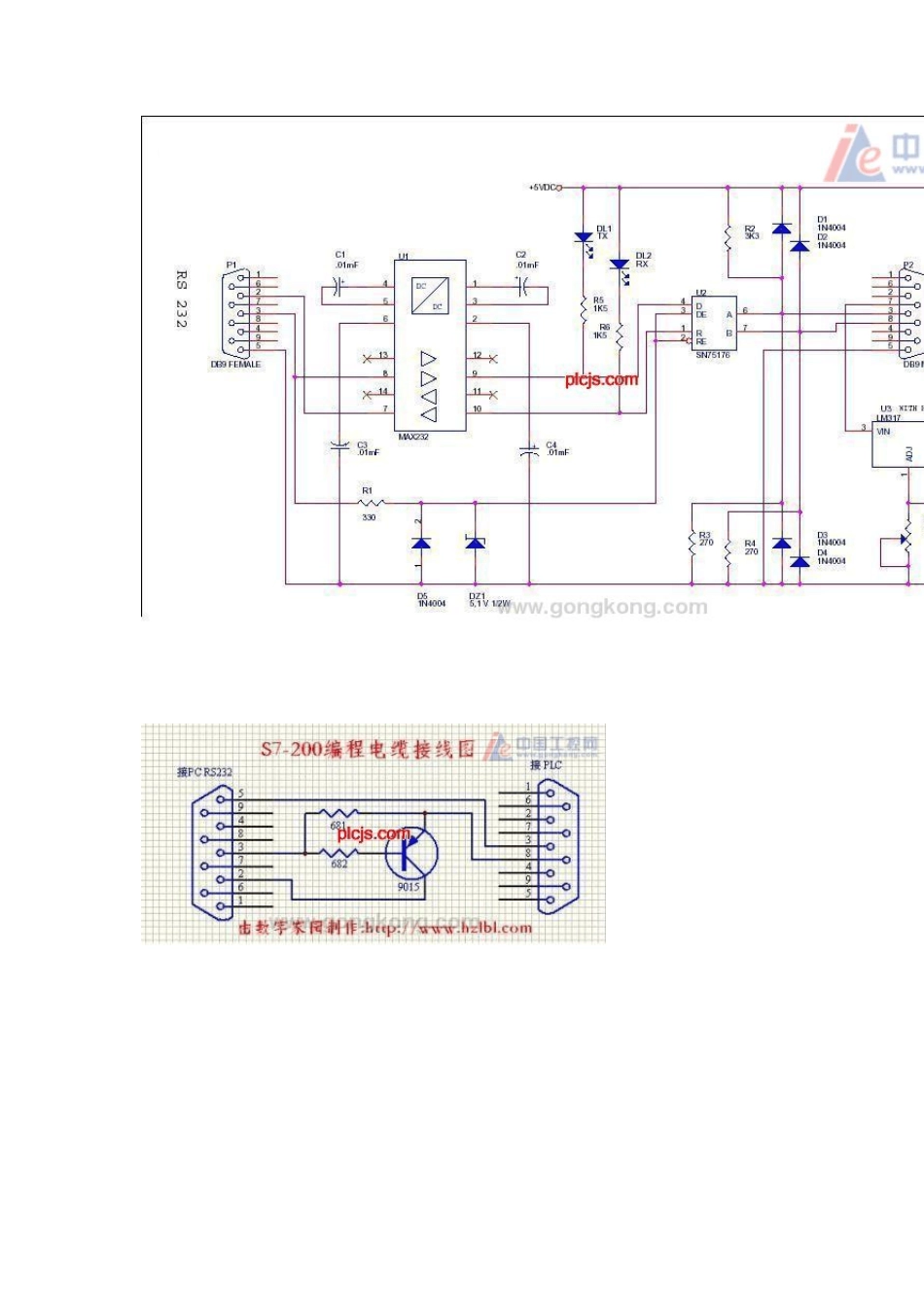

台达DOP 系列触摸屏与各品牌PLC 通讯连线 1、GE VERMAX 编程电缆制作（电源模件第一个串口）： PLC PC （9 SUB MALE） （9 SUB FEMALE） 2 （T） 2 （R） 3 （R） 3 （T） 5 （G） 5 （G） 2、GE 90— 30 系列（CPU351/352/363/364） 编程电缆制作（RS232 端口 6 脚 RJ11 型）： PLC PC （6 RJ11 MALE） （9 SUB FEMALE） 2 （T） 2 （R） 5 （R） 3 （T） 3 （G） 5 （G） 3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232 端口 6 脚 RJ11 型）： PLC RS422/RSRS232 PC （15 SUB MALE） （9 SUB FEMALE） 12 （T-） （R+） （T） 2 （R） 13 （T+） （R-） （R） 3 （T） 10 （R-） （T+） （G） 5 （G） 11 （T+） （T-） 9 （RT） 6 （RTS-） 15 （CTS-） 6 （RTS+） 15 （CTS+） 注意一下，GE 90-70 有两个 15 SUB FEMALE 串口，用第二个串口方能编程，即使用 GE公司生产的编程电缆。 4、GE 公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同 1 注意一下，GE 90-70 有两个 15 SUB FEMALE 串口，用第二个串口方能编程，即使用 GE公司生产的编程电缆。 欧姆龙 CPM1A 編程電纜製作資料 (如图) 西门子s7-200 和300 编程电缆制作方法 西门子s7-200 和300 编程电缆制作方法 引用 | 回复 | 2010-06-19 21:34:17 4 楼 工控网论坛管理员 自制PLC 编程电缆 摘要：由于品牌不同的PLC 其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC 带来了不便。本文通过分析PLC 编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC 编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。 关键词：PLC 编程口 通信接口标准 编程电缆 接口转换器 一． 前言 随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC 编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC 纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC 的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌 PLC 的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑...
