各种焊接方法、特点、及相关设备VIP专享

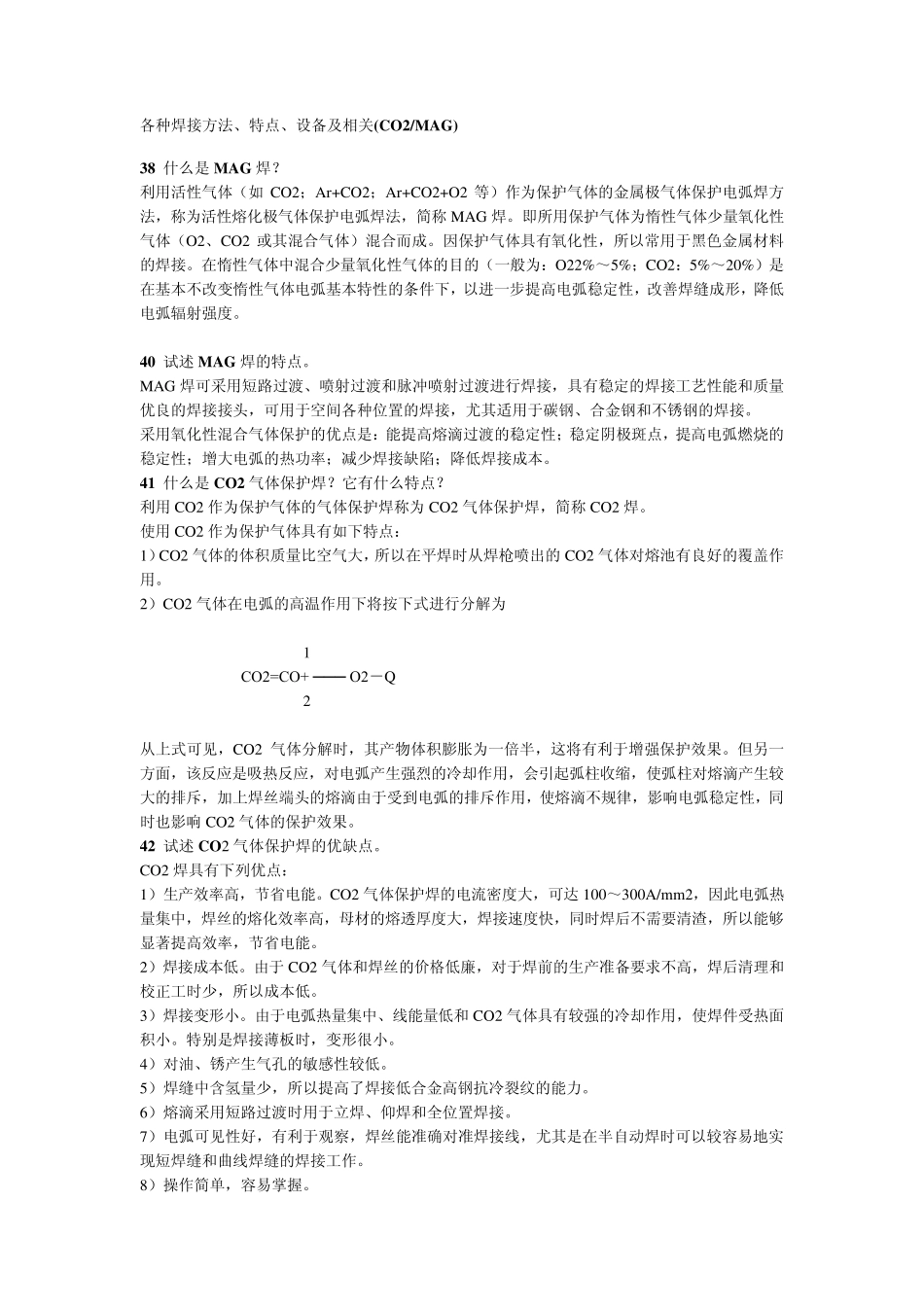

各种焊接方法、特点、设备及相关(CO2/MAG) 38 什么是 MAG 焊？ 利用活性气体（如 CO2；Ar+CO2；Ar+CO2+O2 等）作为保护气体的金属极气体保护电弧焊方法，称为活性熔化极气体保护电弧焊法，简称 MAG 焊。即所用保护气体为惰性气体少量氧化性气体（O2、CO2 或其混合气体）混合而成。因保护气体具有氧化性，所以常用于黑色金属材料的焊接。在惰性气体中混合少量氧化性气体的目的（一般为：O22%～5%；CO2：5%～20%）是在基本不改变惰性气体电弧基本特性的条件下，以进一步提高电弧稳定性，改善焊缝成形，降低电弧辐射强度。 40 试述 MAG 焊的特点。 MAG 焊可采用短路过渡、喷射过渡和脉冲喷射过渡进行焊接，具有稳定的焊接工艺性能和质量优良的焊接接头，可用于空间各种位置的焊接，尤其适用于碳钢、合金钢和不锈钢的焊接。 采用氧化性混合气体保护的优点是：能提高熔滴过渡的稳定性；稳定阴极斑点，提高电弧燃烧的稳定性；增大电弧的热功率；减少焊接缺陷；降低焊接成本。 41 什么是 CO2 气体保护焊？它有什么特点？ 利用 CO2 作为保护气体的气体保护焊称为 CO2 气体保护焊，简称 CO2 焊。 使用 CO2 作为保护气体具有如下特点： 1）CO2 气体的体积质量比空气大，所以在平焊时从焊枪喷出的 CO2 气体对熔池有良好的覆盖作用。 2）CO2 气体在电弧的高温作用下将按下式进行分解为 1 CO2=CO+ ─── O2－Q 2 从上式可见，CO2 气体分解时，其产物体积膨胀为一倍半，这将有利于增强保护效果。但另一方面，该反应是吸热反应，对电弧产生强烈的冷却作用，会引起弧柱收缩，使弧柱对熔滴产生较大的排斥，加上焊丝端头的熔滴由于受到电弧的排斥作用，使熔滴不规律，影响电弧稳定性，同时也影响 CO2 气体的保护效果。 42 试述 CO2 气体保护焊的优缺点。 CO2 焊具有下列优点： 1）生产效率高，节省电能。CO2 气体保护焊的电流密度大，可达 100～300A/mm2，因此电弧热量集中，焊丝的熔化效率高，母材的熔透厚度大，焊接速度快，同时焊后不需要清渣，所以能够显著提高效率，节省电能。 2）焊接成本低。由于 CO2 气体和焊丝的价格低廉，对于焊前的生产准备要求不高，焊后清理和校正工时少，所以成本低。 3）焊接变形小。由于电弧热量集中、线能量低和 CO2 气体具有较强的冷却作用，使焊件受热面积小。特别是焊接薄板时，变形很小。 4）对油、锈产生气孔的敏感性较低。 5）焊缝中含氢量少，所以提高了焊...
