各种离心泵型号大全全详细介绍

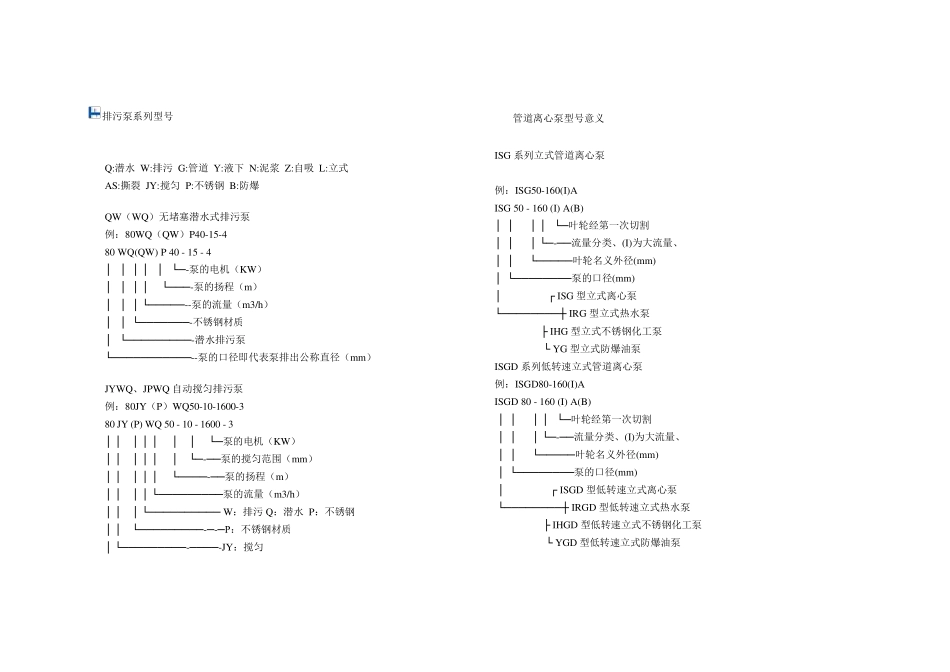

各种离心泵型号大全全详细介绍_第1页
1/32

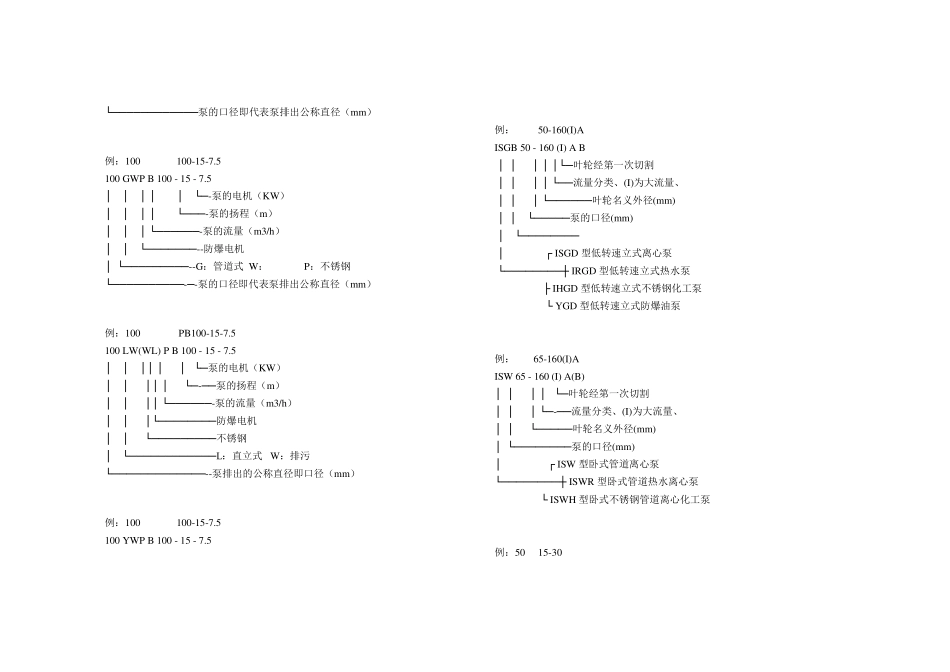

各种离心泵型号大全全详细介绍_第2页
2/32

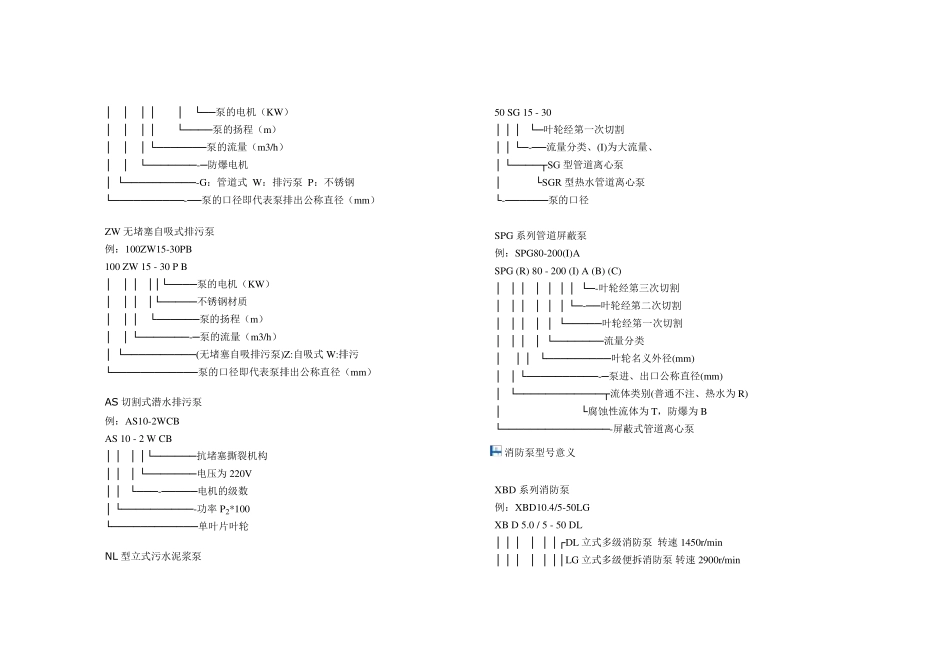

各种离心泵型号大全全详细介绍_第3页
3/32
排污泵系列型号 管道离心泵型号意义 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式 AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW(WQ)无堵塞潜水式排污泵 例:80WQ(QW)P40-15-4 80 WQ(QW) P 40 - 15 - 4 │ │ │ │ │ └ ─-泵的电机(KW) │ │ │ │ └ ───-泵的扬程(m ) │ │ │ └ ─────--泵的流量(m 3/h) │ │ └ ───────-不锈钢材质 │ └ ─────────-潜水排污泵 └ ───────────--泵的口径即代表泵排出公称直径(m m ) JYWQ、JPWQ 自动搅匀排污泵 例:80JY(P)WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │ │ │ │ │ │ │ └ ─泵的电机(KW) │ │ │ │ │ │ └ ─-──泵的搅匀范围(m m ) │ │ │ │ │ └ ────-──泵的扬程(m ) │ │ │ │ └ ─────────泵的流量(m 3/h) │ │ │ └ ────────── W:排污 Q:潜水 P:不锈钢 │ │ └ ─────────-─-─P:不锈钢材质 │ └ ─────────-────-JY:搅匀 ISG 系列立式管道离心泵 例:ISG50-160(I)A ISG 50 - 160 (I) A(B) │ │ │ │ └ ─叶轮经第一次切割 │ │ │ └ ─-──流量分类、(I)为大流量、 │ │ └ ─────叶轮名义外径(m m ) │ └ ────────泵的口径(m m ) │ ┌ ISG 型立式离心泵 └ ────────┼ IRG 型立式热水泵 ├ IHG 型立式不锈钢化工泵 └ YG 型立式防爆油泵 ISGD 系列低转速立式管道离心泵 例:ISGD80-160(I)A ISGD 80 - 160 (I) A(B) │ │ │ │ └ ─叶轮经第一次切割 │ │ │ └ ─-──流量分类、(I)为大流量、 │ │ └ ─────叶轮名义外径(m m ) │ └ ────────泵的口径(m m ) │ ┌ ISGD 型低转速立式离心泵 └ ────────┼ IRGD 型低转速立式热水泵 ├ IHGD 型低转速立式不锈钢化工泵 └ YGD 型低转速立式防爆油泵 └ ────────────泵的口径即代表泵排出公称直径(m m ) 例:100100-15-7.5 100 GWP B 100 - 15 - 7.5 │ │ │ │ │ └ ─-泵的电机(KW) │ │ │ │ └ ───-泵的扬程(m ) │ │ │ └ ──────-泵的流量...
