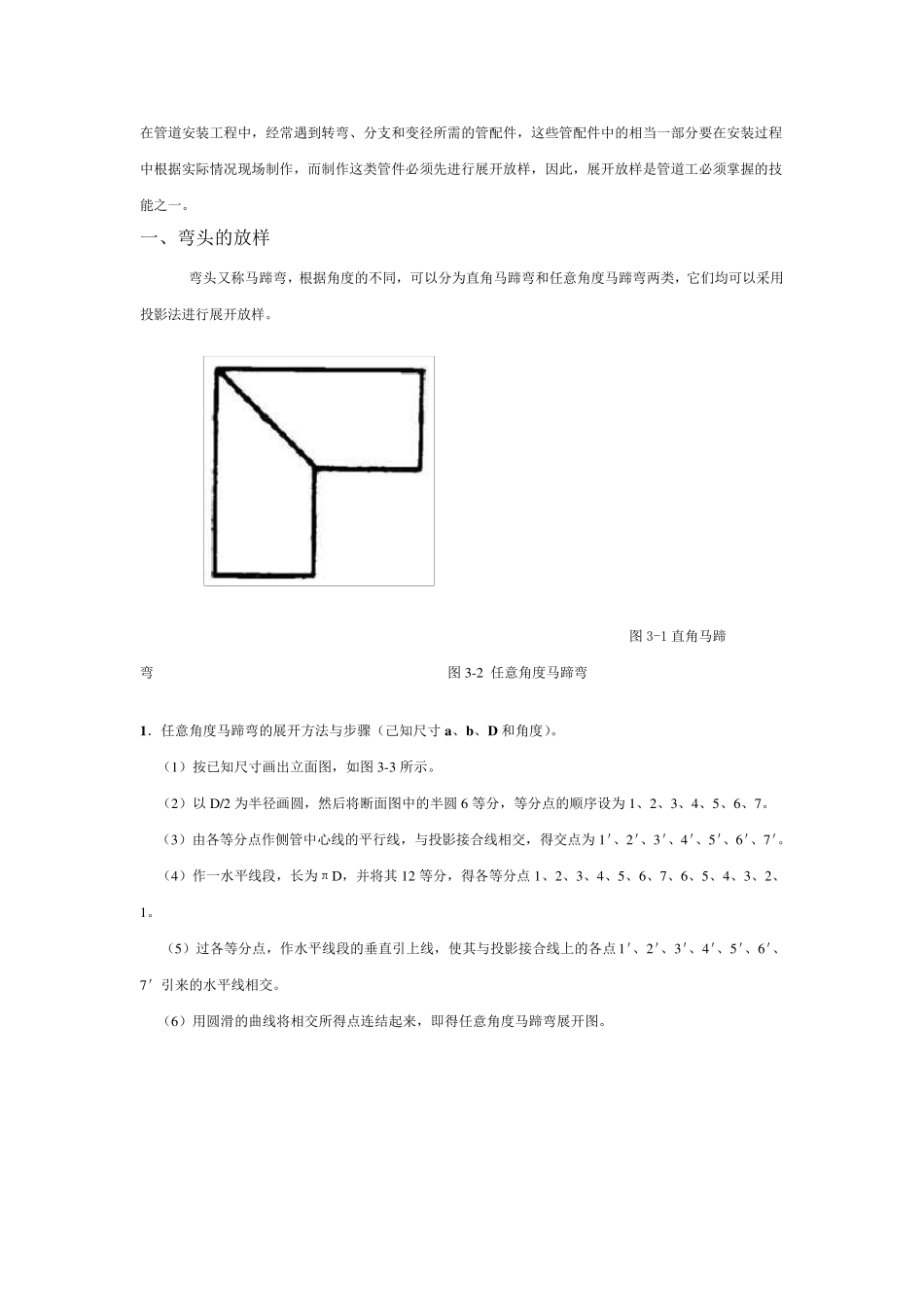

在 管 道 安 装 工 程 中 ， 经 常 遇 到 转 弯 、 分 支 和 变 径 所 需 的 管 配 件 ， 这 些 管 配 件 中 的 相 当 一 部 分 要 在 安 装 过 程中 根 据 实 际 情 况 现 场 制 作 ， 而 制 作 这 类 管 件 必 须 先 进 行 展 开 放 样 ， 因 此 ， 展 开 放 样 是 管 道 工 必 须 掌 握 的 技能 之 一

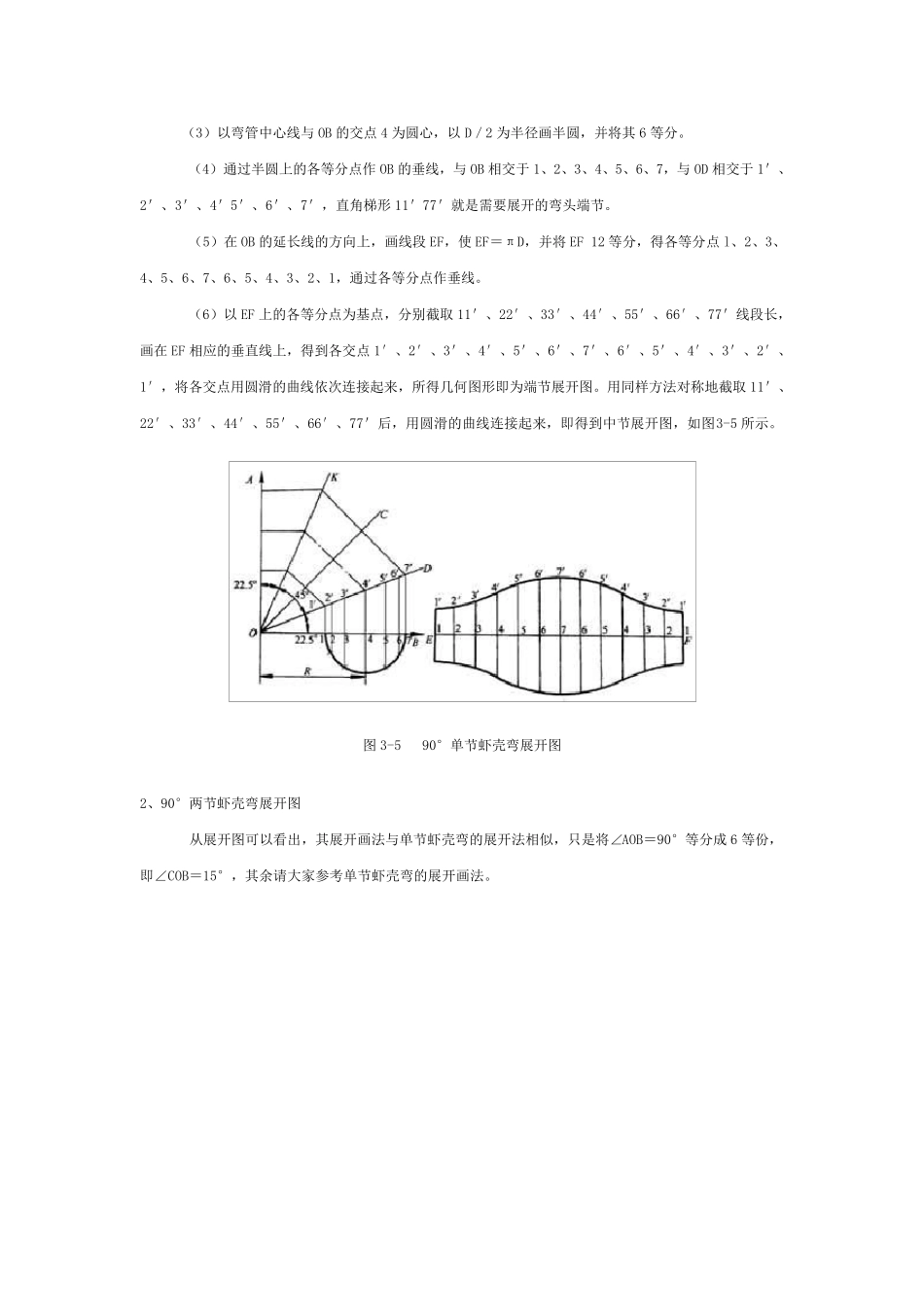

一 、 弯 头 的 放 样 弯 头 又 称 马 蹄 弯 ， 根 据 角 度 的 不 同 ， 可 以 分 为 直 角 马 蹄 弯 和 任 意 角 度 马 蹄 弯 两 类 ， 它 们 均 可 以 采 用投 影 法 进 行 展 开 放 样
图 3-1 直 角 马 蹄弯 图 3-2 任 意 角 度 马 蹄 弯 1． 任 意 角 度 马 蹄 弯 的 展 开 方 法 与 步 骤 （ 己 知 尺 寸 a、 b、 D 和 角 度 ）

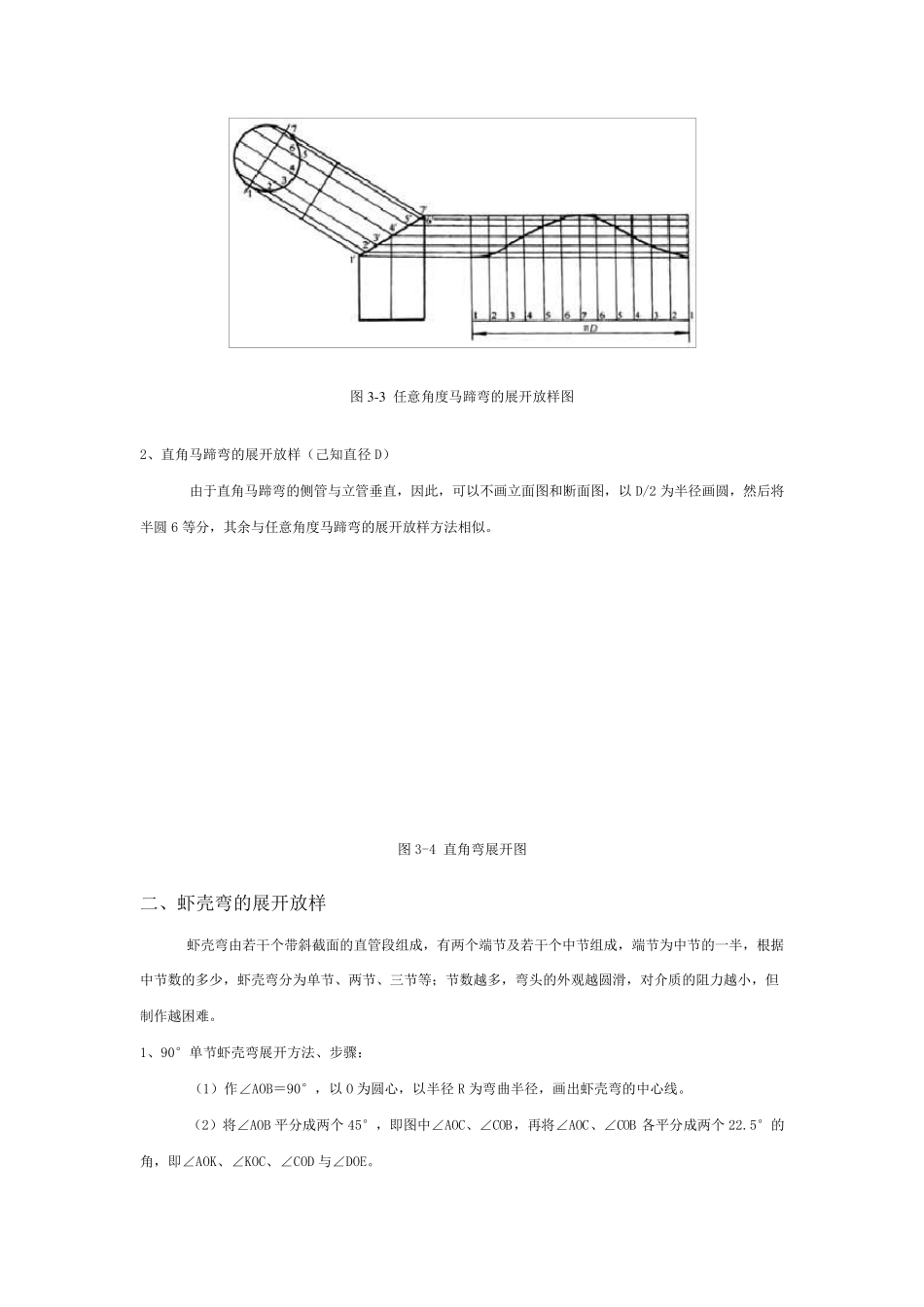

（ 1） 按 已 知 尺 寸 画 出 立 面 图 ， 如 图 3-3 所 示
（ 2） 以 D /2 为 半 径 画 圆 ， 然 后 将 断 面 图 中 的 半 圆 6 等 分 ， 等 分 点 的 顺 序 设 为 1、 2、 3、 4、 5、 6、 7
（ 3） 由 各 等 分 点 作 侧 管 中 心 线 的 平 行 线 ， 与 投 影 接 合 线 相 交 ， 得交 点 为 1＇、 2＇、 3＇、 4＇、 5＇、 6＇、 7＇
（ 4） 作 一 水平 线 段， 长为 πD ， 并将 其 12 等 分 ， 得各 等 分 点 1、 2、 3、 4、 5、 6、 7、 6、 5、 4、 3、 2、1
（ 5） 过 各 等 分 点 ， 作 水平 线 段的 垂直 引上线 ， 使其与 投 影 接 合 线 上的 各 点 1＇、 2＇、 3＇、 4＇、 5＇、 6＇、7＇引来的 水平 线
