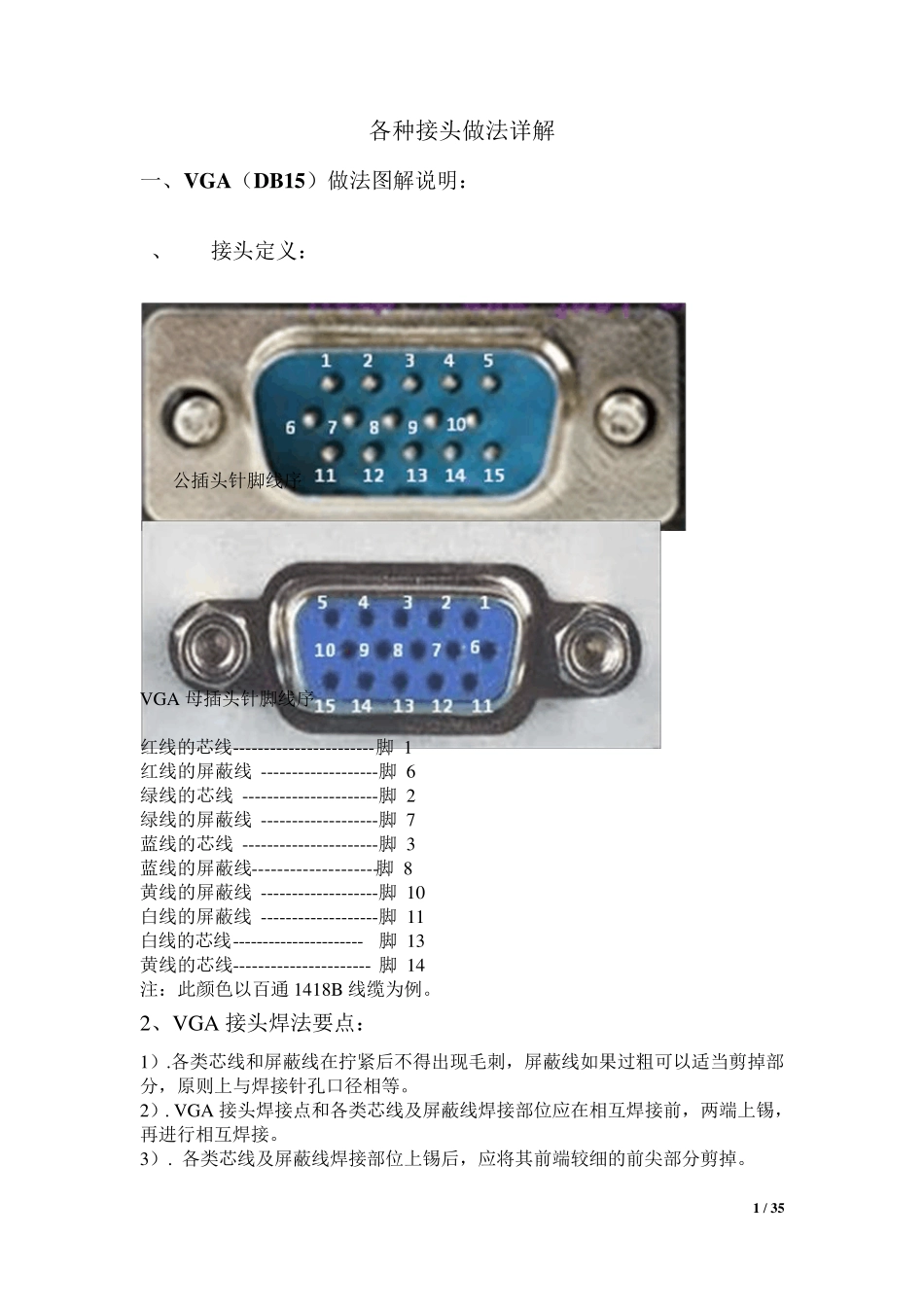

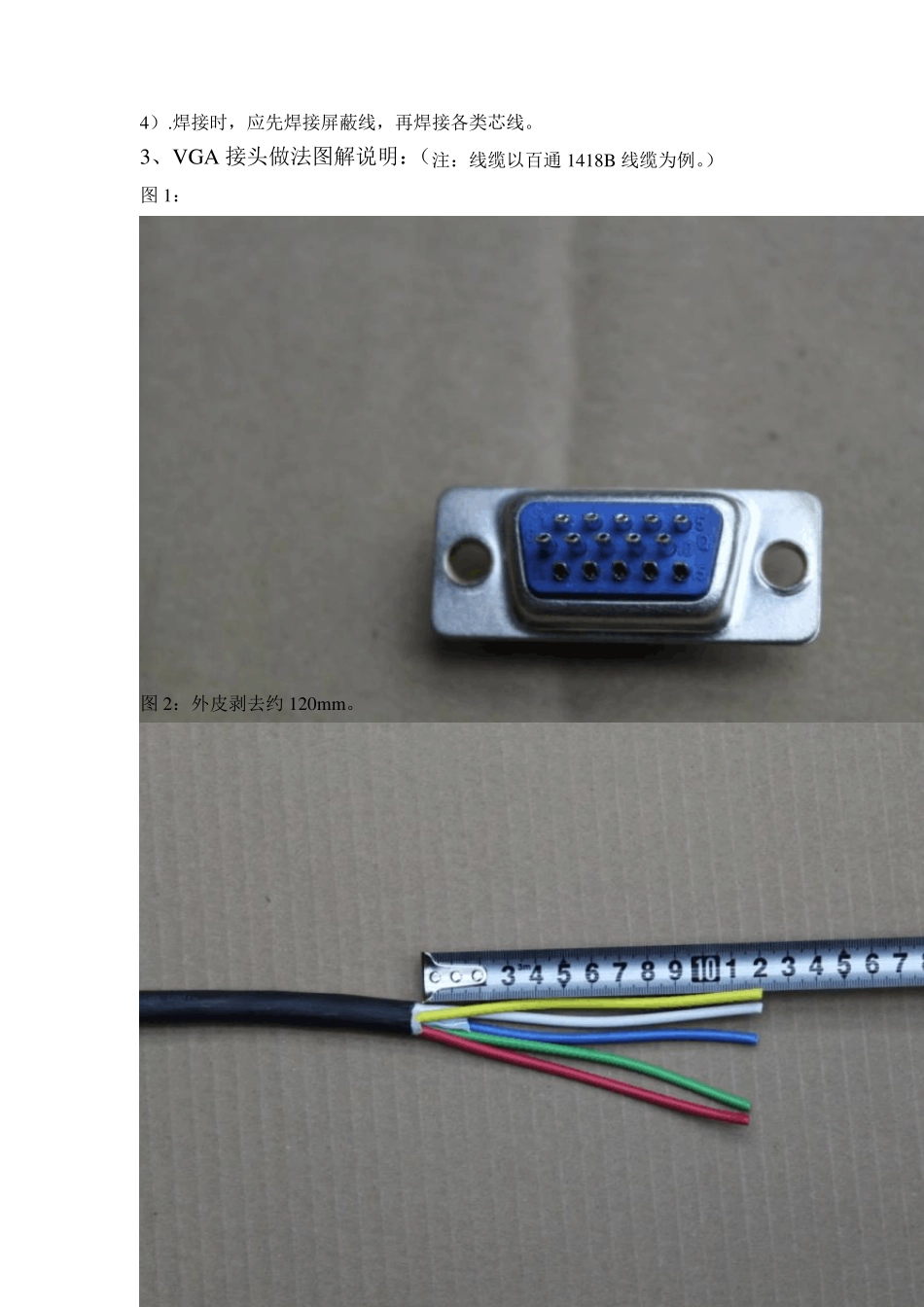

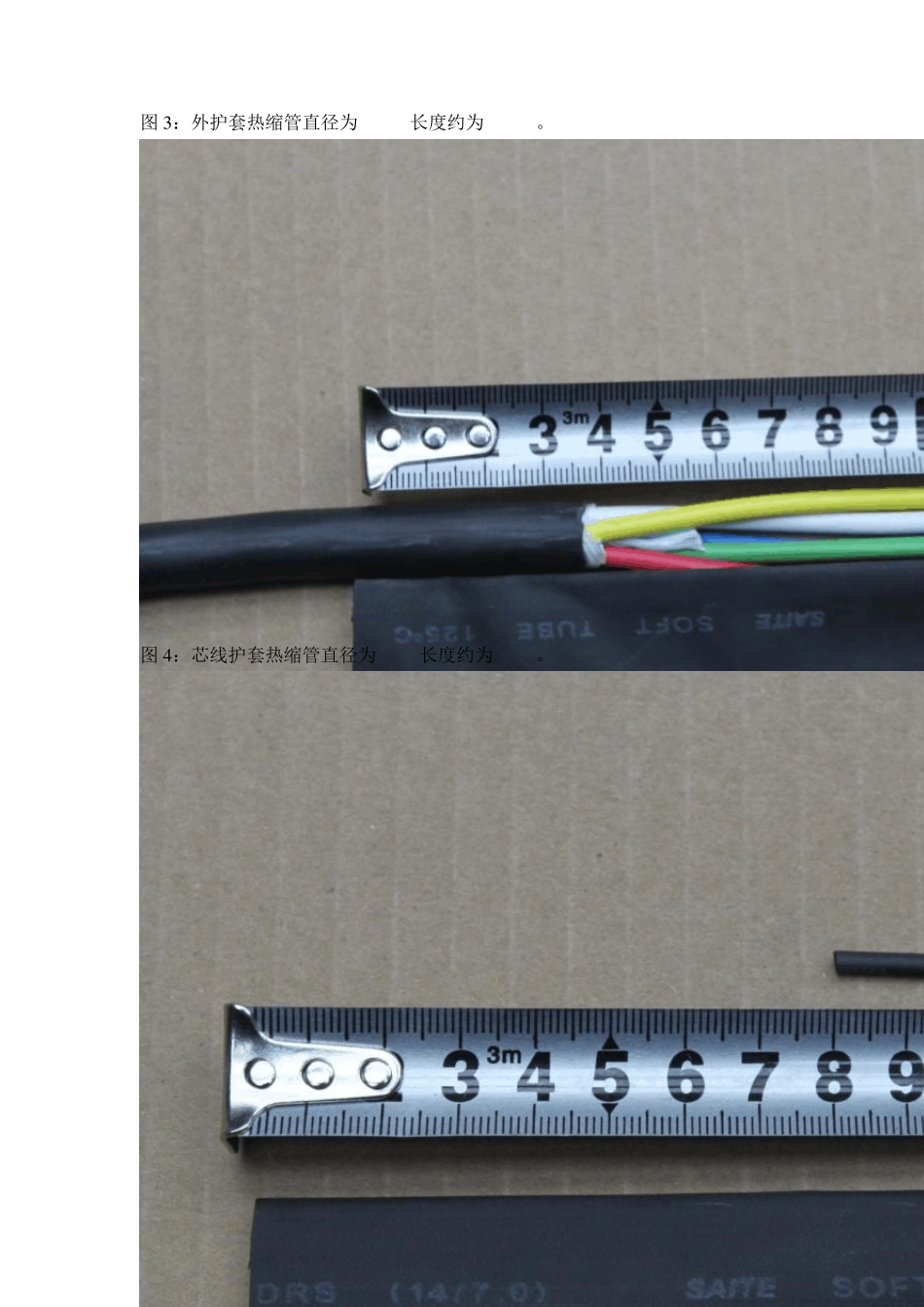

1 / 35 各种接头做法详解 一、VGA(DB15)做法图解说明: 1、VGA接头定义: VGA公插头针脚线序 VGA 母插头针脚线序 红线的芯线-----------------------脚 1 红线的屏蔽线 -------------------脚 6 绿线的芯线 ----------------------脚 2 绿线的屏蔽线 -------------------脚 7 蓝线的芯线 ----------------------脚 3 蓝线的屏蔽线--------------------脚 8 黄线的屏蔽线 -------------------脚 10 白线的屏蔽线 -------------------脚 11 白线的芯线---------------------- 脚 13 黄线的芯线---------------------- 脚 14 注:此颜色以百通 1418B 线缆为例。 2、VGA 接头焊法要点: 1).各类芯线和屏蔽线在拧紧后不得出现毛刺,屏蔽线如果过粗可以适当剪掉部分,原则上与焊接针孔口径相等。 2). VGA 接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前,两端上锡,再进行相互焊接。 3). 各类芯线及屏蔽线焊接部位上锡后,应将其前端较细的前尖部分剪掉。 2 / 35 4).焊接时,应先焊接屏蔽线,再焊接各类芯线。 3、VGA 接头做法图解说明:(注:线缆以百通 1418B 线缆为例。) 图 1: 图 2:外皮剥去约 120mm。 3 / 35 图3 :外护套热缩管直径为12mm,长度约为130mm。 图4 :芯线护套热缩管直径为2mm,长度约为20mm。 4 / 35 图5:芯线外皮剥去约60m m 。 图6:提前把芯线护套热缩管套上去。 5 / 35 图 7 : 图 8 : 6 / 35 图9 : 图1 0 :用热吹风机把芯线护套热缩管吹热收缩。 7 / 35 图11: 图12:外护套热缩管压住芯线护套热缩管5m m 即可,然后吹热收缩。 8 / 35 图1 3 :安装外壳。 9 / 35 二、D C N 做法图解说明: 1、DCN接头及线缆定义: 接头针脚 1 -------------------线缆线芯 1 (下行屏蔽线) 接头针脚 2 -------------------线缆线芯 2 (下行信号线 绿色 ) 接头针脚 3 -------------------线缆线芯 3 (直流电源线 棕色) 接头针脚 4 -------------------线缆线芯 4 (上行信号线 白色) 接头针脚 5 -------------------线缆线芯 5 (上行屏蔽线) 接头针脚 6 -------------------线缆线芯 6 (直流电源线 蓝色) 2、DCN接头做法图解说明: 图 1 :剥去外皮 10 / 35 图2:外皮剥去约40m m 。 图3:芯线护套热缩管直径为 2mm,长度约为 20mm。 11 / 35...
