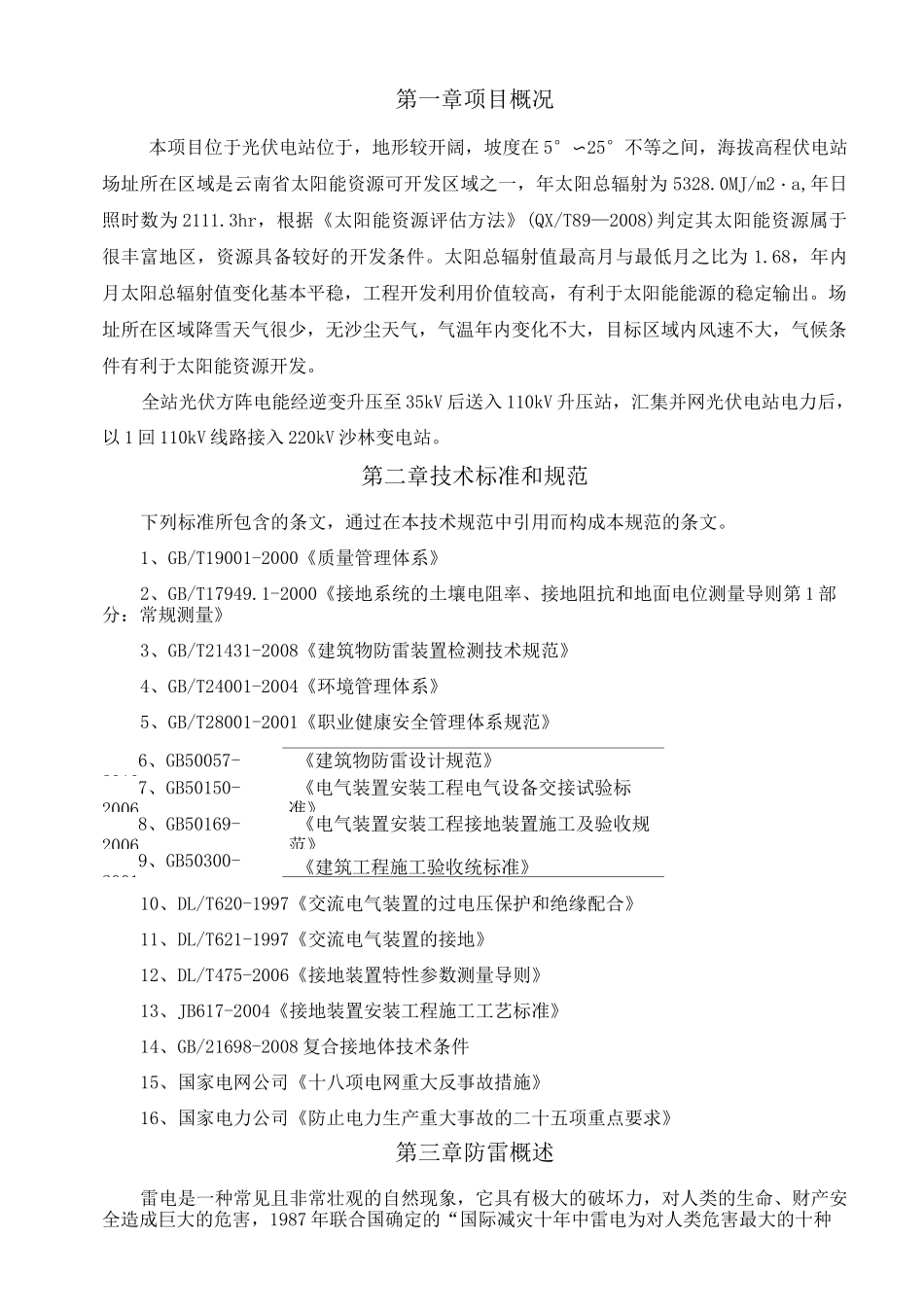

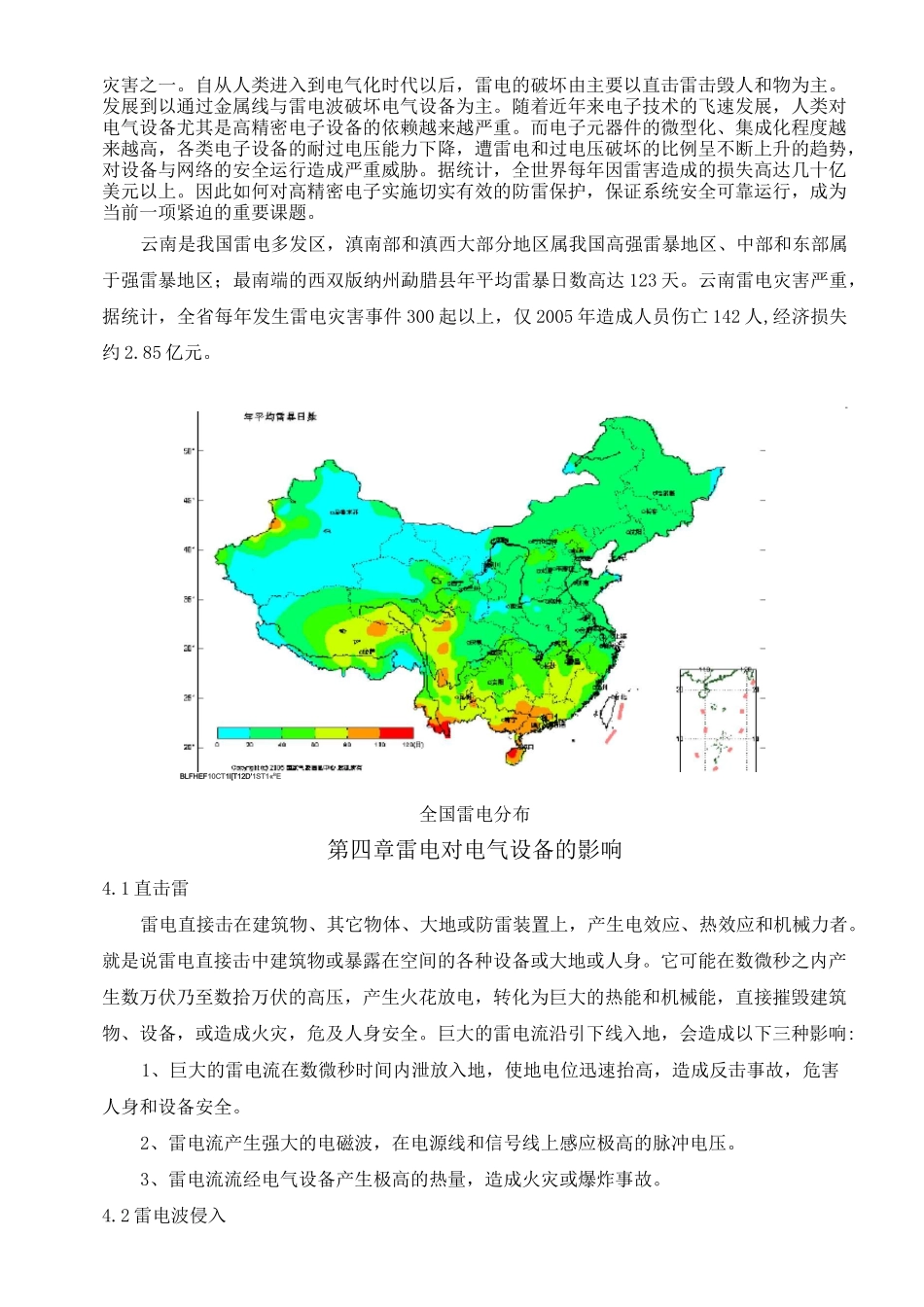

第一章项目概况 1第二章技术标准和规范 1第三章防雷概述 1第四章雷电对电气设备的影响 24.1 直击雷 24.2 雷电波侵入 34.3 电磁感应 34.4 地电位反击 34.5 开关过电压 3第五章项目内容及要求 35.1 光伏方阵及箱变接防雷接地工程 35.2 光伏方阵接地系统 45.3 接地材料要求 4第六章设计方案 46.1 防雷类别及电子信息系统雷电防护等级 46.2 光伏方阵及箱变防雷接地设计方案 46.2.1 防直击雷设计 46.2.2 防闪电涌设计 46.2.3 接地等电位连接 56.2.4 光伏发电系统的相关设备浪涌过电压保护示意图 56.3 光伏场区防直击雷方案 56.4 光伏场区防直击雷措施 66.5 光伏场区防雷接地方案 66.6 光伏场区防雷接地具体措施 86.7 光伏场区环形闭合地网的接地电阻计算 9第七章施工方法 11第八章工期及资源配置 13第一章项目概况本项目位于光伏电站位于，地形较开阔，坡度在 5°〜25°不等之间，海拔高程伏电站场址所在区域是云南省太阳能资源可开发区域之一，年太阳总辐射为 5328.0MJ/m2・a,年日照时数为 2111.3hr，根据《太阳能资源评估方法》(QX/T89—2008)判定其太阳能资源属于很丰富地区，资源具备较好的开发条件。太阳总辐射值最高月与最低月之比为 1.68，年内月太阳总辐射值变化基本平稳，工程开发利用价值较高，有利于太阳能能源的稳定输出。场址所在区域降雪天气很少，无沙尘天气，气温年内变化不大，目标区域内风速不大，气候条件有利于太阳能资源开发。全站光伏方阵电能经逆变升压至 35kV 后送入 110kV 升压站，汇集并网光伏电站电力后，以 1 回 110kV 线路接入 220kV 沙林变电站。第二章技术标准和规范下列标准所包含的条文，通过在本技术规范中引用而构成本规范的条文。1、GB/T19001-2000《质量管理体系》2、GB/T17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第 1 部分：常规测量》3、GB/T21431-2008《建筑物防雷装置检测技术规范》4、GB/T24001-2004《环境管理体系》5、GB/T28001-2001《职业健康安全管理体系规范》6、GB50057-2010《建筑物防雷设计规范》7、GB50150-2006《电气装置安装工程电气设备交接试验标准》8、GB50169-2006《电气装置安装工程接地装置施工及验收规范》9、GB50300-2001《建筑工程施工验收统标准》10、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》11、DL/T621-1997《交流电气装置的接地》12、DL/T475-2006《接地装置特性参数测量导则》1...
