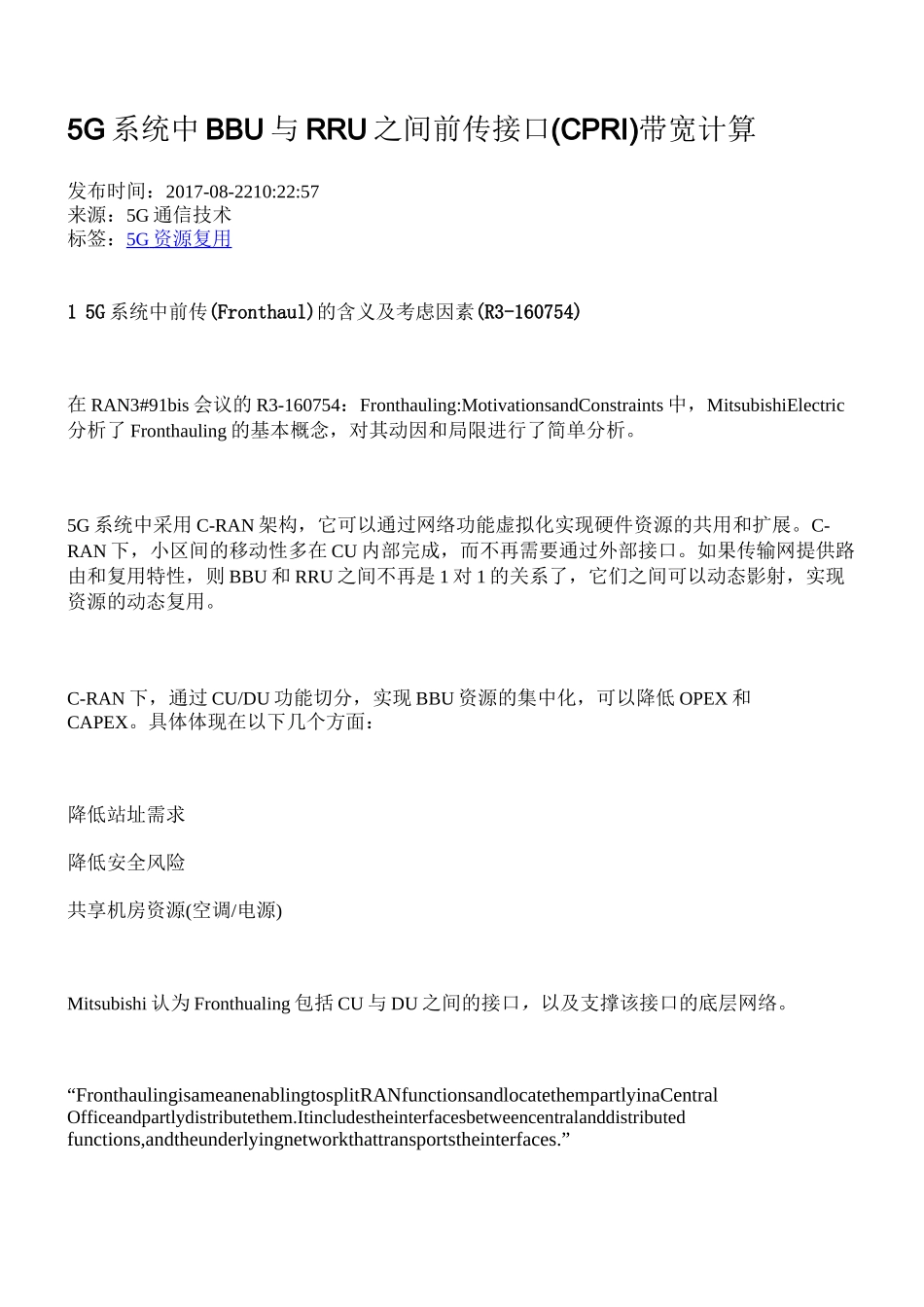

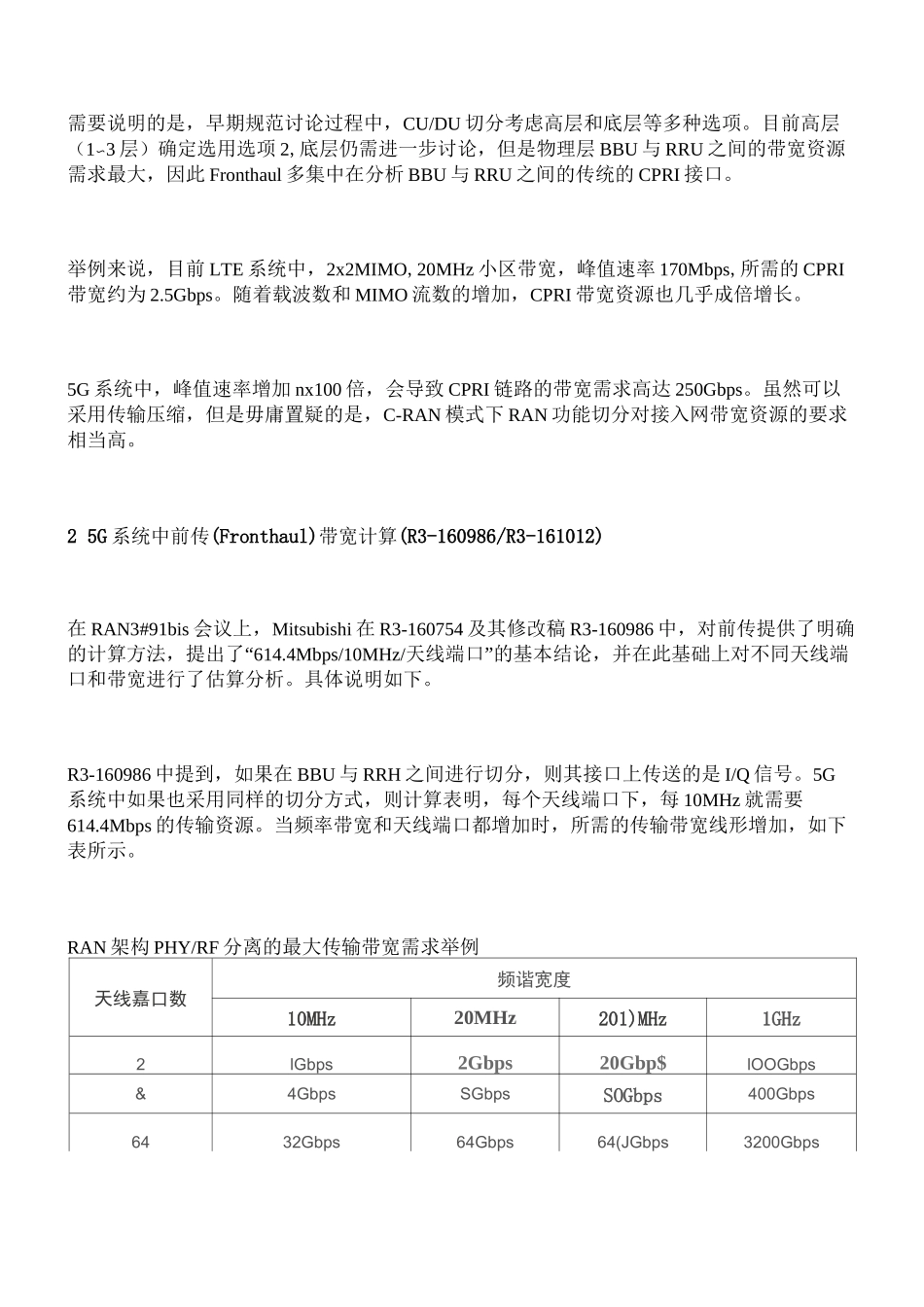

5G系统中BBU与RRU之间前传接口(CPRI)带宽计算

5G 系统中 BBU 与 RRU 之间前传接口(CPRI)带宽计算发布时间：2017-08-2210:22:57来源：5G 通信技术标签：5G 资源复用 1 5G 系统中前传(Fronthaul)的含义及考虑因素(R3-160754)在 RAN3#91bis 会议的 R3-160754：Fronthauling:MotivationsandConstraints 中，MitsubishiElectric分析了 Fronthauling 的基本概念，对其动因和局限进行了简单分析。5G 系统中采用 C-RAN 架构，它可以通过网络功能虚拟化实现硬件资源的共用和扩展。C-RAN 下，小区间的移动性多在 CU 内部完成，而不再需要通过外部接口。如果传输网提供路由和复用特性，则 BBU 和 RRU 之间不再是 1 对 1 的关系了，它们之间可以动态影射，实现资源的动态复用。C-RAN 下，通过 CU/DU 功能切分，实现 BBU 资源的集中化，可以降低 OPEX 和CAPEX。具体体现在以下几个方面：降低站址需求降低安全风险共享机房资源(空调/电源)Mitsubishi 认为 Fronthualing 包括 CU 与 DU 之间的接口，以及支撑该接口的底层网络。“FronthaulingisameanenablingtosplitRANfunctionsandlocatethempartlyinaCentralOfficeandpartlydistributethem.Itincludestheinterfacesbetweencentralanddistributedfunctions,andtheunderlyingnetworkthattransportstheinterfaces.”需要说明的是，早期规范讨论过程中，CU/DU 切分考虑高层和底层等多种选项。目前高层（1〜3 层）确定选用选项 2,底层仍需进一步讨论，但是物理层 BBU 与 RRU 之间的带宽资源需求最大，因此 Fronthaul 多集中在分析 BBU 与 RRU 之间的传统的 CPRI 接口。举例来说，目前 LTE 系统中，2x2MIMO,20MHz 小区带宽，峰值速率 170Mbps,所需的 CPRI带宽约为 2.5Gbps。随着载波数和 MIMO 流数的增加，CPRI 带宽资源也几乎成倍增长。5G 系统中，峰值速率增加 nx100 倍，会导致 CPRI 链路的带宽需求高达 250Gbps。虽然可以采用传输压缩，但是毋庸置疑的是，C-RAN 模式下 RAN 功能切分对接入网带宽资源的要求相当高。2 5G 系统中前传(Fronthaul)带宽计算(R3-160986/R3-161012)在 RAN3#91bis 会议上，Mitsubishi 在 R3-160754 及其修改稿 R3-160986 中，对前传提供了明确的计算方法，提出了“614.4Mbps/10MHz/天线端口”的基本结论，并在此基础上对不同天线端口和带宽进行了估算分析。具体说明如下。R3-160986 中提到，如果在 BBU 与 RRH 之间进行切分，则其接口上传...
