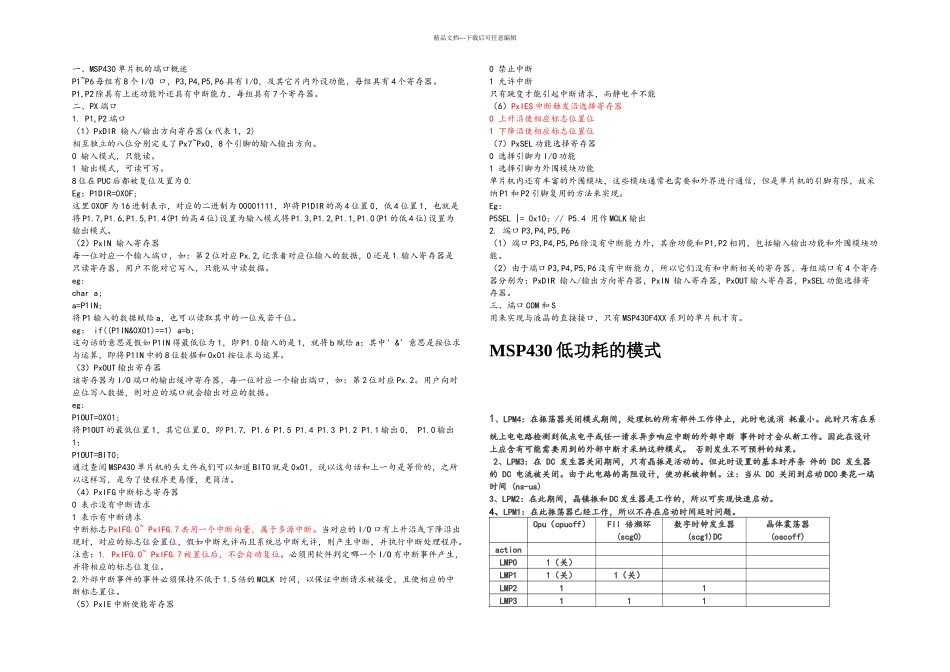

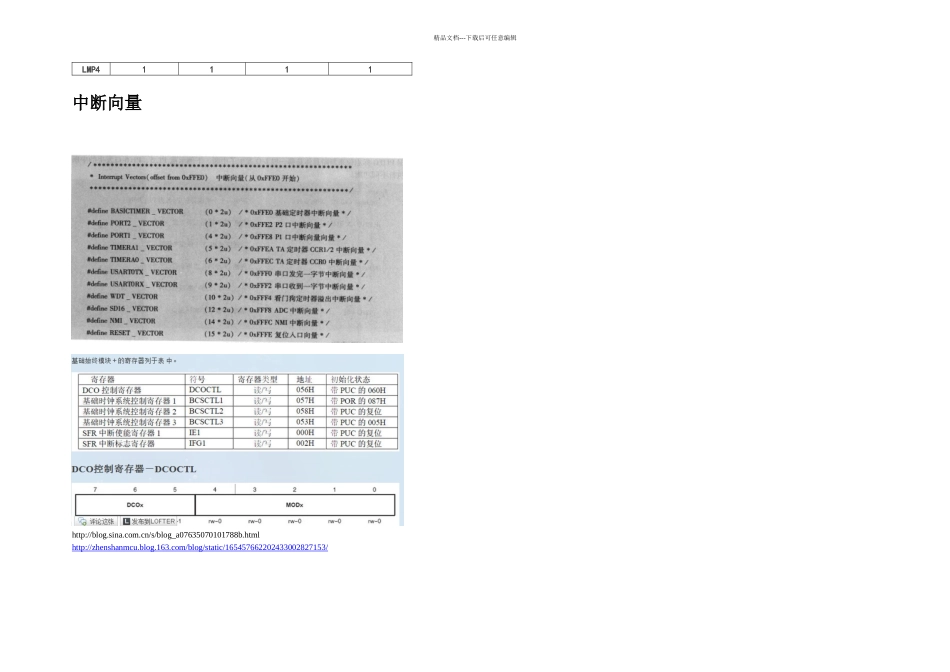

精品文档---下载后可任意编辑一、MSP430 单片机的端口概述P1~P6 每组有 8 个 I/O 口，P3,P4,P5,P6 具有 I/O，及其它片内外设功能，每组具有 4 个寄存器。P1,P2 除具有上述功能外还具有中断能力，每组具有 7 个寄存器。二、PX 端口1. P1,P2 端口（1）PxDIR 输入/输出方向寄存器(x 代表 1，2)相互独立的八位分别定义了 Px7~Px0，8 个引脚的输入输出方向。0 输入模式，只能读。1 输出模式，可读可写。8 位在 PUC 后都被复位及置为 0.Eg：P1DIR=0X0F;这里 0X0F 为 16 进制表示，对应的二进制为 00001111，即将 P1DIR 的高 4 位置 0，低 4 位置 1，也就是将 P1.7,P1.6,P1.5,P1.4(P1 的高 4 位)设置为输入模式将 P1.3,P1.2,P1.1,P1.0(P1 的低 4 位)设置为输出模式。（2）PxIN 输入寄存器每一位对应一个输入端口，如：第 2 位对应 Px.2,记录着对应位输入的数据，0 还是 1.输入寄存器是只读寄存器，用户不能对它写入，只能从中读数据。eg:char a;a=P1IN;将 P1 输入的数据赋给 a，也可以读取其中的一位或若干位。eg： if((P1IN&0X01)==1) a=b;这句话的意思是假如 P1IN 得最低位为 1，即 P1.0 输入的是 1，就将 b 赋给 a；其中’&’意思是按位求与运算，即将 P1IN 中的 8 位数据和 0x01 按位求与运算。（3）PxOUT 输出寄存器该寄存器为 I/O 端口的输出缓冲寄存器，每一位对应一个输出端口，如：第 2 位对应 Px.2。用户向对应位写入数据，则对应的端口就会输出对应的数据。eg:P1OUT=0X01;将 P1OUT 的最低位置 1，其它位置 0，即 P1.7, P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 输出 0， P1.0 输出1；P1OUT=BIT0;通过查阅 MSP430 单片机的头文件我们可以知道 BIT0 就是 0x01，说以这句话和上一句是等价的，之所以这样写，是为了使程序更易懂，更简洁。（4）PxIFG 中断标志寄存器0 表示没有中断请求1 表示有中断请求中断标志 PxIFG.0~ PxIFG.7 共用一个中断向量，属于多源中断。当对应的 I/O 口有上升沿或下降沿出现时，对应的标志位会置位，假如中断允许而且系统总中断允许，则产生中断，并执行中断处理程序。注意：1. PxIFG.0~ PxIFG.7 被置位后，不会自动复位。必须用软件判定哪一个 I/O 有中断事件产生，并将相应的标志位复位。2.外部中断事件的事件必须保持不低于 1.5 倍的 MCLK 时间，以保证中断请求被接受，且使相应的中断标志置位。（5...
