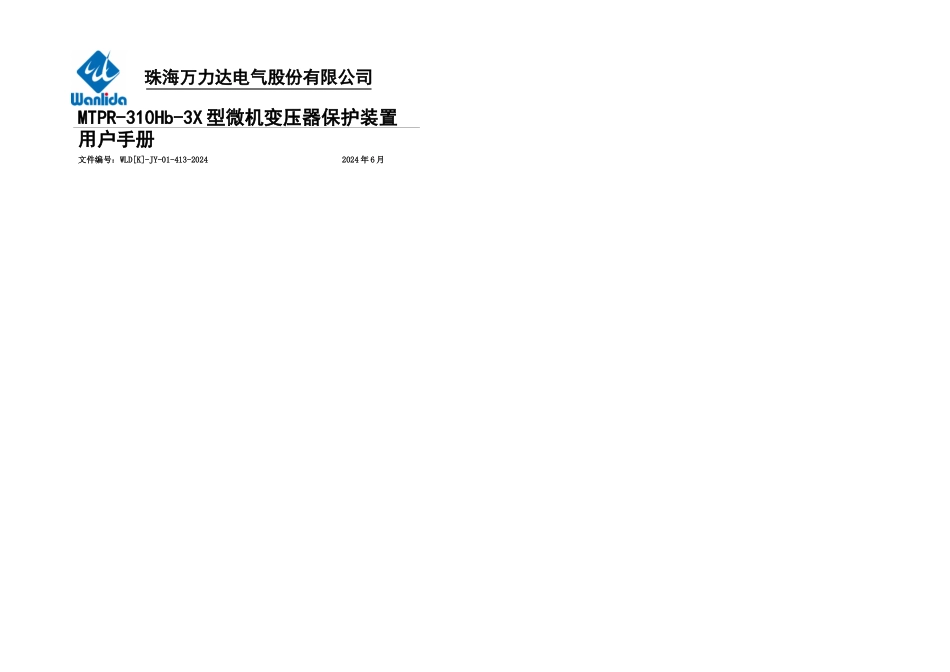

mtprhbx型微机变压器保护装置用户手册

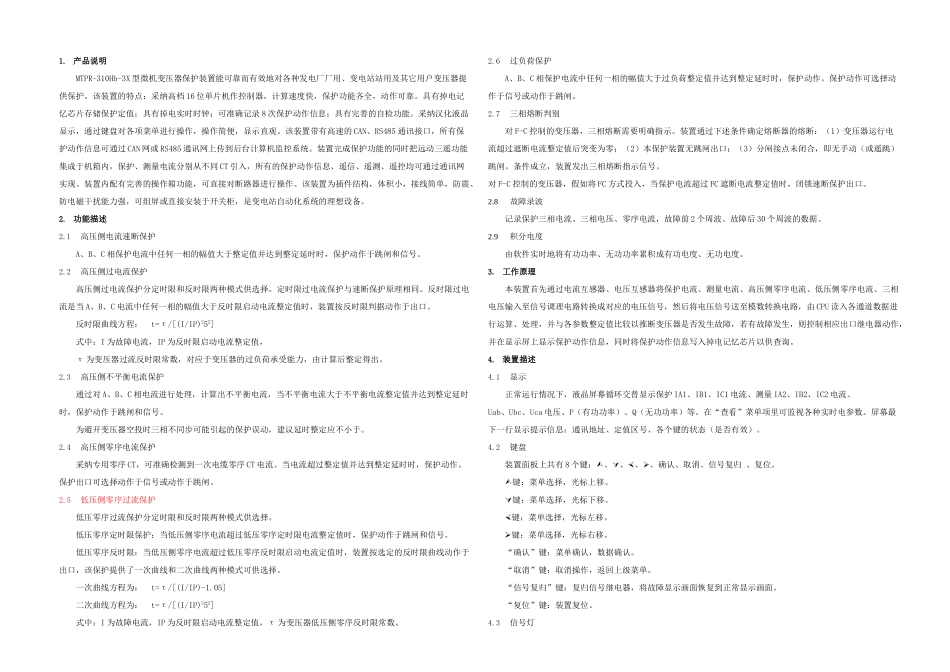

珠海万力达电气股份有限公司MTPR-310Hb-3X 型微机变压器保护装置用户手册文件编号：WLD[K]-JY-01-413-2024 2024 年 6 月前 言1. 版本说明1.11.21.3通讯发码表：《300 系列保护装置通讯发码表》（WLD[K]-JF-01-301-2024）2. 型号说明MTPR-310Hb-3X 型变压器保护具有 A、B、C 三相电流输入；MTPR-310Hb-2X 型变压器保护具有 A、C 两相电流输入。3. 引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-20011. 产品说明MTPR-310Hb-3X 型微机变压器保护装置能可靠而有效地对各种发电厂厂用、变电站站用及其它用户变压器提供保护。该装置的特点：采纳高档 16 位单片机作控制器，计算速度快，保护功能齐全，动作可靠。具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录 8 次保护动作信息；具有完善的自检功能。采纳汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。该装置带有高速的 CAN、RS485 通讯接口，所有保护动作信息可通过 CAN 网或 RS485 通讯网上传到后台计算机监控系统。装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同 CT 引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。装置内配有完善的操作箱功能，可直接对断路器进行操作。该装置为插件结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。2. 功能描述2.1高压侧电流速断保护A、B、C 相保护电流中任何一相的幅值大于整定值并达到整定延时时，保护动作于跳闸和信号。2.2高压侧过电流保护高压侧过电流保护分定时限和反时限两种模式供选择。定时限过电流保护与速断保护原理相同。反时限过电流是当 A、B、C 电流中任何一相的幅值大于反时限启动电流整定值时，装置按反时限判据动作于出口。反时限曲线方程： t=τ/[(I/IP)252]式中：I 为故障电流，IP 为反时限启动电流整定值，τ 为变压器过流反时限常数，对应于变压器的过负荷承受能力，由计算后整定得出。2.3高压侧不平衡电流保护通过对 A、B、C 相电流进行处理，计算出不平衡电流，当不平衡电流大于不平衡电流整定值并达到整定延时时，保护动作于跳闸和信号。 为避开变压器空投时三相不同步可能引起的保护误动，建议延时整定应不小于。2.4高压侧零序电流保护采纳专用零序 CT，可准确检测到一次电缆零序 CT 电流。当电流超过整定值并达到整定延时时，...
