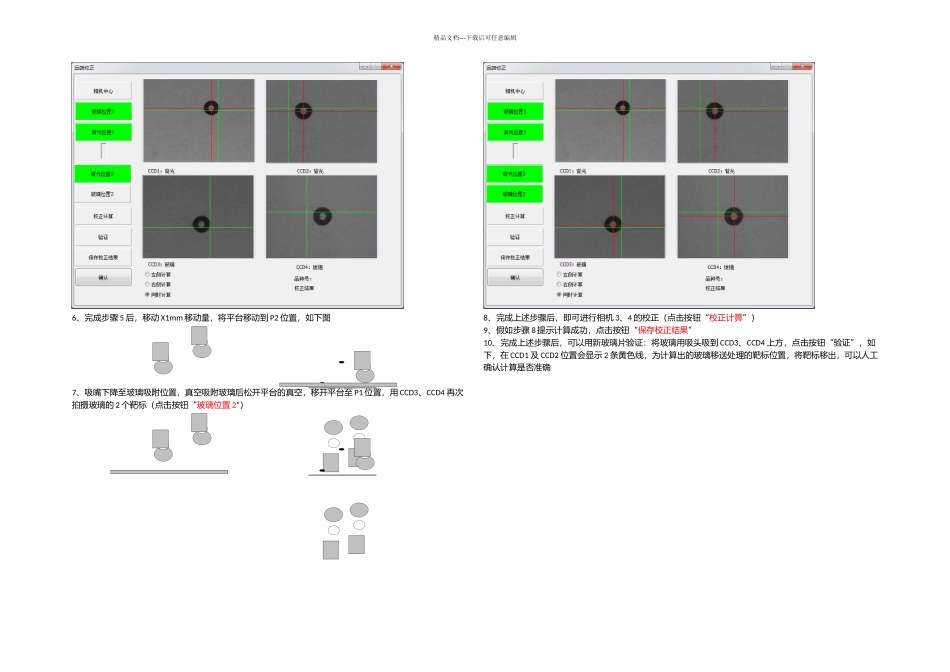

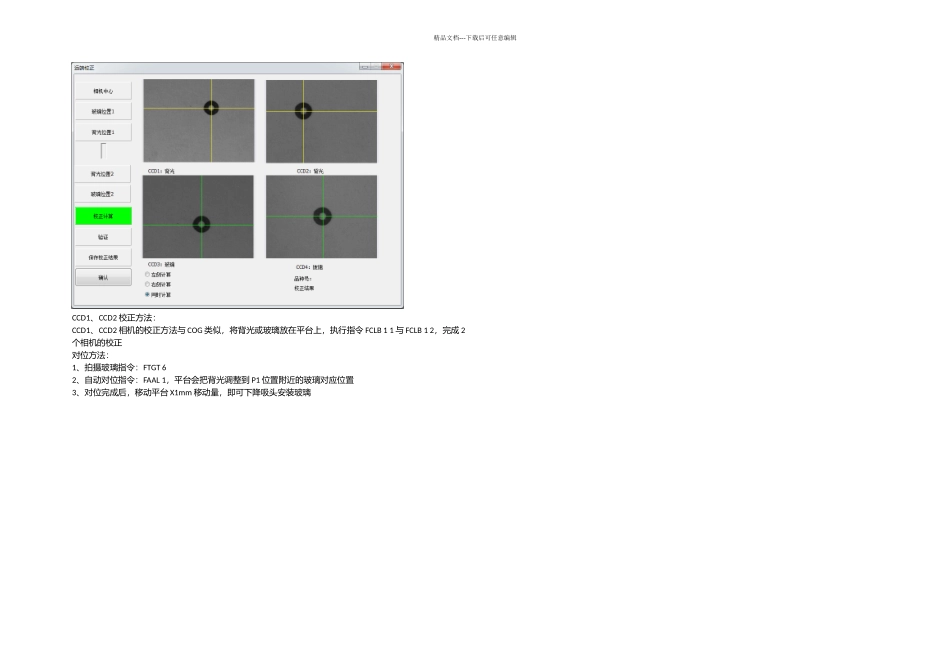

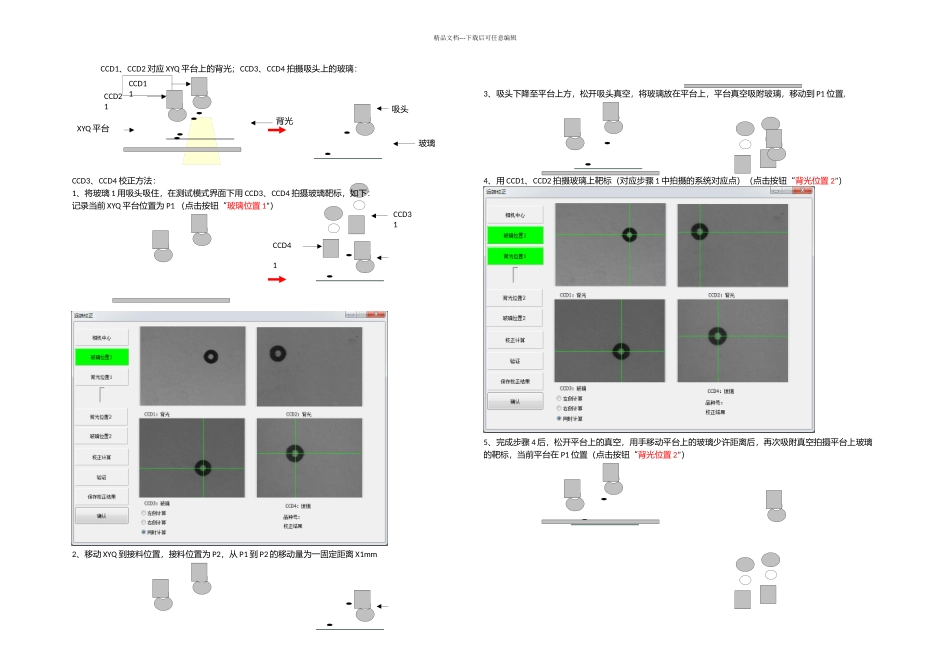

CCD11CCD21CCD31CCD41精品文档---下载后可任意编辑CCD1、CCD2 对应 XYQ 平台上的背光;CCD3、CCD4 拍摄吸头上的玻璃:CCD3、CCD4 校正方法:1、将玻璃 1 用吸头吸住,在测试模式界面下用 CCD3、CCD4 拍摄玻璃靶标,如下:记录当前 XYQ 平台位置为 P1 (点击按钮“玻璃位置 1”)2、移动 XYQ 到接料位置,接料位置为 P2,从 P1 到 P2 的移动量为一固定距离 X1mm3、吸头下降至平台上方,松开吸头真空,将玻璃放在平台上,平台真空吸附玻璃,移动到 P1 位置,4、用 CCD1、CCD2 拍摄玻璃上靶标(对应步骤 1 中拍摄的系统对应点)(点击按钮“背光位置 2”)5、完成步骤 4 后,松开平台上的真空,用手移动平台上的玻璃少许距离后,再次吸附真空拍摄平台上玻璃的靶标,当前平台在 P1 位置(点击按钮“背光位置 2”)吸头玻璃XYQ 平台背光精品文档---下载后可任意编辑6、完成步骤 5 后,移动 X1mm 移动量,将平台移动到 P2 位置,如下图7、吸嘴下降至玻璃吸附位置,真空吸附玻璃后松开平台的真空,移开平台至 P1 位置,用 CCD3、CCD4 再次拍摄玻璃的 2 个靶标(点击按钮“玻璃位置 2”)8、完成上述步骤后,即可进行相机 3、4 的校正(点击按钮“校正计算”)9、假如步骤 8 提示计算成功,点击按钮“保存校正结果”10、完成上述步骤后,可以用新玻璃片验证:将玻璃用吸头吸到 CCD3、CCD4 上方,点击按钮“验证”,如下,在 CCD1 及 CCD2 位置会显示 2 条黄色线,为计算出的玻璃移送处理的靶标位置,将靶标移出,可以人工确认计算是否准确精品文档---下载后可任意编辑CCD1、CCD2 校正方法:CCD1、CCD2 相机的校正方法与 COG 类似,将背光或玻璃放在平台上,执行指令 FCLB 1 1 与 FCLB 1 2,完成 2个相机的校正对位方法:1、拍摄玻璃指令:FTGT 62、自动对位指令:FAAL 1,平台会把背光调整到 P1 位置附近的玻璃对应位置3、对位完成后,移动平台 X1mm 移动量,即可下降吸头安装玻璃
