m沿海工程驳破舱稳性计算书

m沿海工程驳破舱稳性计算书_第1页
1/28

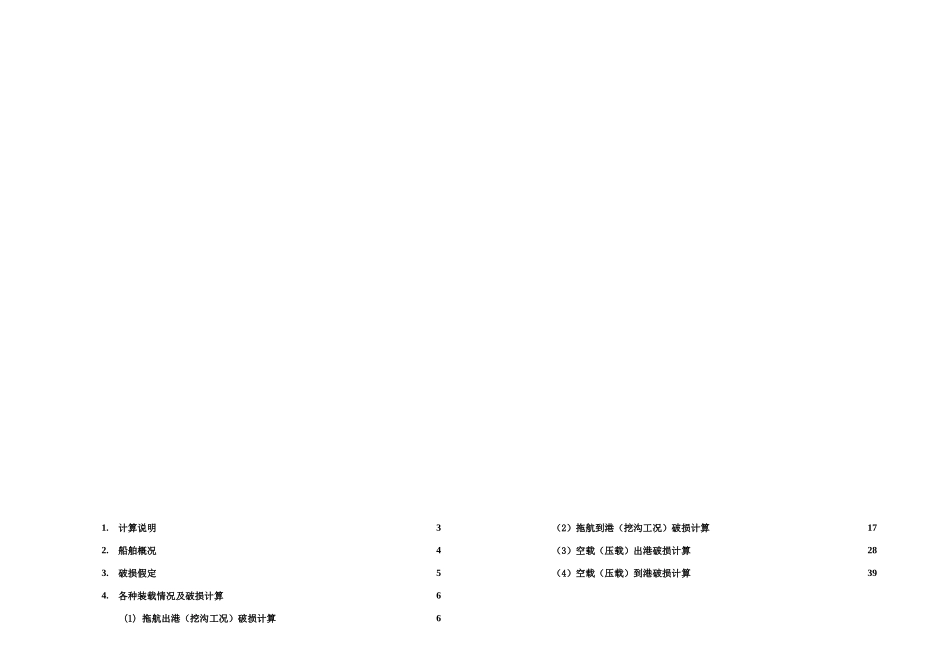

m沿海工程驳破舱稳性计算书_第2页
2/28
m沿海工程驳破舱稳性计算书_第3页
3/28
1.计算说明32.船舶概况43.破损假定54.各种装载情况及破损计算6 (1) 拖航出港(挖沟工况)破损计算6(2)拖航到港(挖沟工况)破损计算17(3)空载(压载)出港破损计算28(4)空载(压载)到港破损计算391.说 明本船根据中华人民共和国海事局《船舶与海上设施法定检验技术规则》国内航行海船法定检验技术规则(2024)及 2024 年修改通报的破损稳性有关要求进行计算。假定破损致使一舱柜被穿透,则应假定其中的任何液体全部从该舱中流失,并被最终平衡水线深度的海水所替代。本计算进水点取在上甲板舷窗处。2.船 舶 概 况一.船舶主尺度:二.计算坐标:重心纵向坐标(LCG):除非另有说明外,所有纵向坐标均以船中为原点,自船中向船首为正,单位为米;重心垂向坐标(VCG):除非另有说明外,所有垂向坐标均以基线为原点,自基线向上为正,单位为米;重心横向坐标(TCG):所有横向坐标均以船体中心线为原点,自中心线向右为总长 (LOA)m垂线间长(LBP)50.00m计算船长(L)m型宽 (B)0m型深 (D)0m吃水 (d)m正,单位为米;纵倾数值(TRIM) :尾倾为正; 吃水(DRAFT):吃水从基线向上计起.3. 破 损 假 定3.1 各假定受损处所的渗透率为:处所渗透率适于载货处所经计算确定,但不小于适于物料存放处所起居处所安装机器处所空留处所3.3 本船破损进水范围假定:01#26~#46 机舱对称进水02#46~#66 索具舱对称进水03#26~#66 机舱索具舱对称进水04#46~#77 索具舱空舱对称进水05#66~#77 空舱对称进水4.各种装载情况及破损计算汇总表(1)拖航出港计算 序号项 目要求衡准01020304051平衡后排水量(吨)2平衡后平均吃水(米)3平衡后艏吃水(米)4平衡后艉吃水(米)5平衡后纵倾(米)6平衡后横倾角(度)≯707最大复原力臂(m)8复原力臂正值范围≥2009复原力臂曲线下的面积(m*rad)≥0.017510稳性校核结果合格合格合格合格合格装载情况 ............ : 拖航出港破损情况 ............ : 01右倾 HEEL(deg) GZ(m) ------------------------------ 0.0 0.000 10.0 3.583 20.0 3.560 30.0 2.986 40.0 2.255 50.0 1.436 60.0 0.566 左倾 HEEL(deg) GZ(m) ------------------------------排水量及重心位置浮态 ------------------------------------ ------------------------------------排水量 ................ : 1130.1 t 尾吃水 ................ : 1.464 m重心纵向位置 .......... : -...
