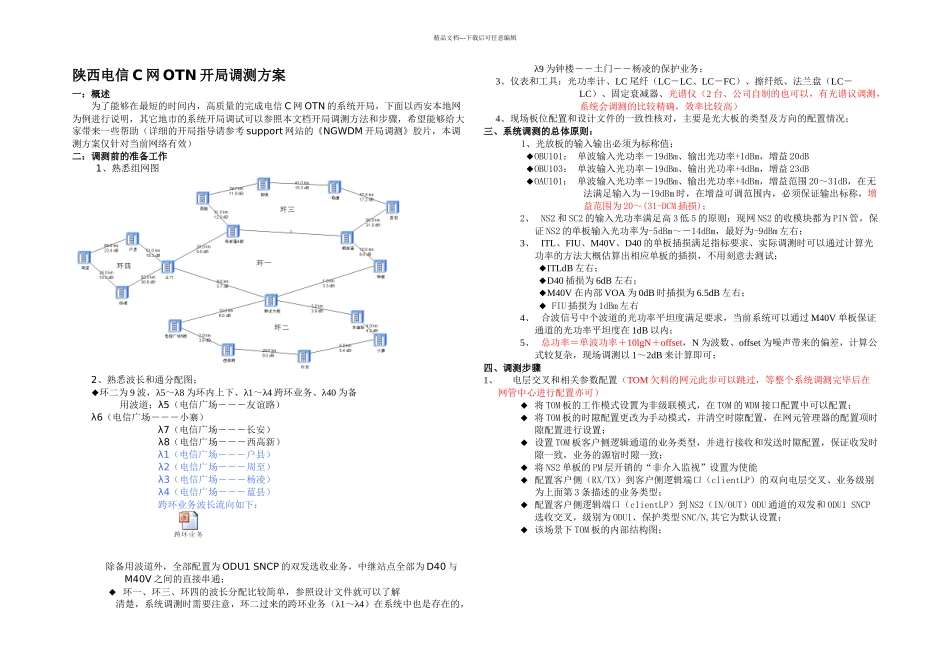

OTN调测方案请学习_第1页
1/2

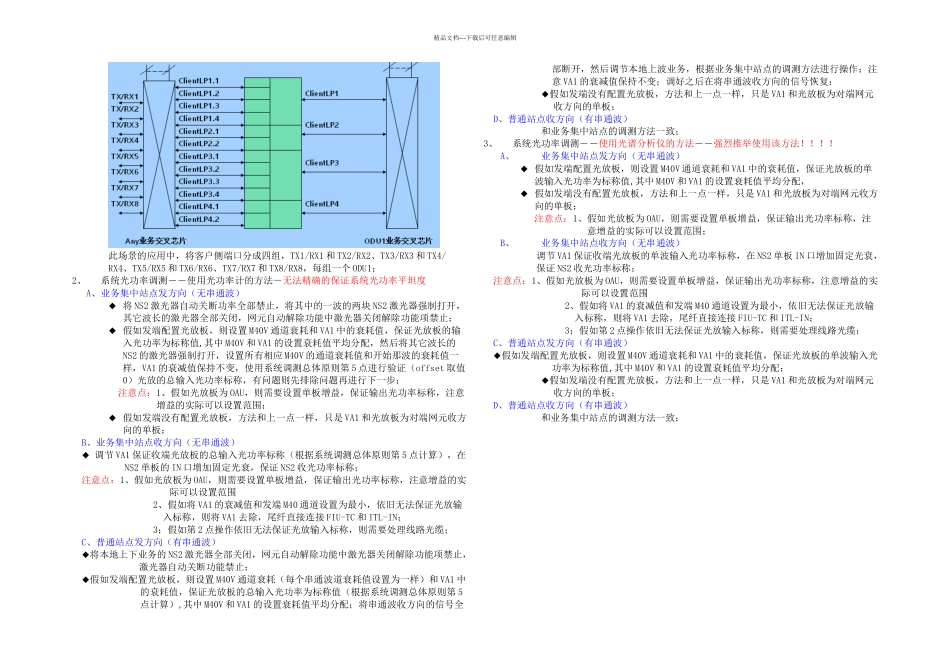

OTN调测方案请学习_第2页
2/2
精品文档---下载后可任意编辑陕西电信 C 网 OTN 开局调测方案一:概述为了能够在最短的时间内,高质量的完成电信 C 网 OTN 的系统开局,下面以西安本地网为例进行说明,其它地市的系统开局调试可以参照本文档开局调测方法和步骤,希望能够给大家带来一些帮助(详细的开局指导请参考 support 网站的《NGWDM 开局调测》胶片,本调测方案仅针对当前网络有效)二:调测前的准备工作1、熟悉组网图2、熟悉波长和通分配图;◆环二为 9 波,λ5~λ8 为环内上下、λ1~λ4 跨环业务、λ40 为备用波道;λ5(电信广场―――友谊路)λ6(电信广场―――小寨)λ7(电信广场―――长安)λ8(电信广场―――西高新)λ1(电信广场―――户县)λ2(电信广场―――周至)λ3(电信广场―――杨凌)λ4(电信广场―――蓝县)跨环业务波长流向如下: 除备用波道外,全部配置为 ODU1 SNCP 的双发选收业务,中继站点全部为 D40 与M40V 之间的直接串通;◆ 环一、环三、环四的波长分配比较简单,参照设计文件就可以了解 清楚,系统调测时需要注意,环二过来的跨环业务(λ1~λ4)在系统中也是存在的,λ9 为钟楼――土门――杨凌的保护业务; 3、仪表和工具:光功率计、LC 尾纤(LC-LC、LC-FC)、擦纤纸、法兰盘(LC-LC)、固定衰减器、光谱仪(2 台、公司自制的也可以,有光谱议调测,系统会调测的比较精确,效率比较高) 4、现场板位配置和设计文件的一致性核对,主要是光大板的类型及方向的配置情况;三、系统调测的总体原则:1、光放板的输入输出必须为标称值;◆OBU101: 单波输入光功率-19dBm、输出光功率+1dBm,增益 20dB◆OBU103: 单波输入光功率-19dBm、输出光功率+4dBm,增益 23dB◆OAU101: 单波输入光功率-19dBm、输出光功率+4dBm,增益范围 20~31dB,在无法满足输入为-19dBm 时,在增益可调范围内,必须保证输出标称,增益范围为 20~(31-DCM 插损);2、 NS2 和 SC2 的输入光功率满足高 3 低 5 的原则;现网 NS2 的收模块都为 PIN 管,保证 NS2 的单板输入光功率为-5dBm~-14dBm,最好为-9dBm 左右;3、 ITL、FIU、M40V、D40 的单板插损满足指标要求、实际调测时可以通过计算光功率的方法大概估算出相应单板的插损,不用刻意去测试;◆ITLdB 左右;◆D40 插损为 6dB 左右;◆M40V 在内部 VOA 为 0dB 时插损为 6.5dB 左右;◆ FIU 插损为 1dBm 左右4、 合波信号...
