PG控制器编程操作流程

PG控制器编程操作流程_第1页
1/3

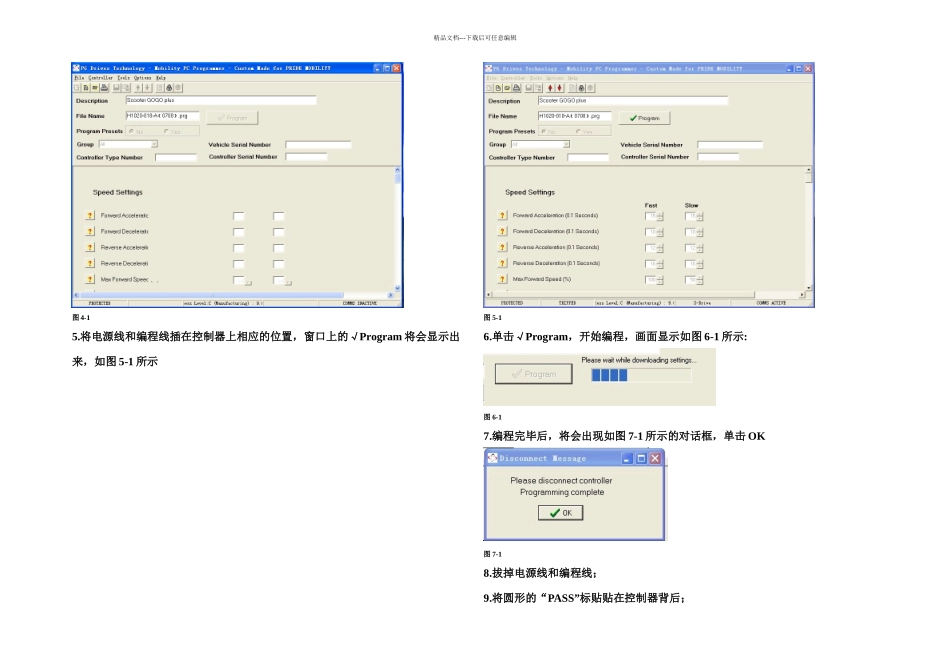

PG控制器编程操作流程_第2页
2/3
PG控制器编程操作流程_第3页
3/3
精品文档---下载后可任意编辑一、 适用范围PG 系列控制器编程二、 操作流程1. 将计算机打开,双击桌面上的 Mobility 图标,显示器上将会出现如下图 1-1 所示的对话框:图1-12.点击Continue,将会出现图 2-1 所示的对话框图 2-13.单击左上角的第二个图标,将出现一个对话窗口,如图 3-1 图 3-14.单击所要编的程序名称,如 H1020-018-A(0708),然后点击打开;将会出现如图4-1 所示的窗口,此时√Program 为灰色的精品文档---下载后可任意编辑图 4-15.将电源线和编程线插在控制器上相应的位置,窗口上的√Program 将会显示出来,如图 5-1 所示图 5-16.单击√Program,开始编程,画面显示如图 6-1 所示:图 6-17.编程完毕后,将会出现如图 7-1 所示的对话框,单击 OK图 7-18.拔掉电源线和编程线;9.将圆形的“PASS”标贴贴在控制器背后;精品文档---下载后可任意编辑10.将编好程序的控制器整齐的摆放在纸箱内;11.用同样的方法对下一个 PG 控制器编程;
