PLC和变频器的一拖四恒压供水控制系统

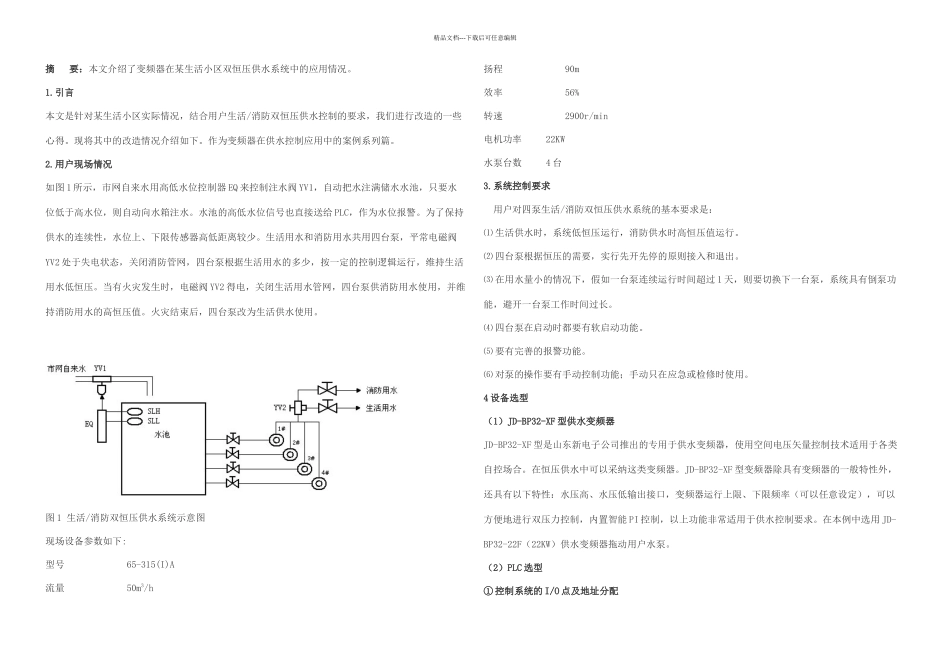

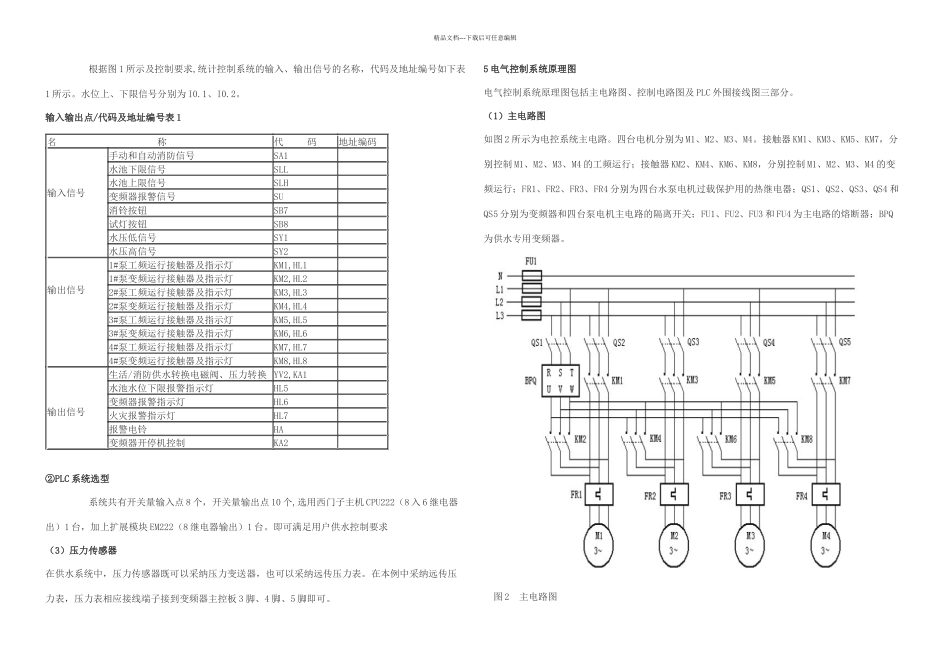

精品文档---下载后可任意编辑摘 要：本文介绍了变频器在某生活小区双恒压供水系统中的应用情况。1.引言本文是针对某生活小区实际情况，结合用户生活/消防双恒压供水控制的要求，我们进行改造的一些心得。现将其中的改造情况介绍如下。作为变频器在供水控制应用中的案例系列篇。2.用户现场情况如图 1 所示，市网自来水用高低水位控制器 EQ 来控制注水阀 YV1，自动把水注满储水水池，只要水位低于高水位，则自动向水箱注水。水池的高低水位信号也直接送给 PLC，作为水位报警。为了保持供水的连续性，水位上、下限传感器高低距离较少。生活用水和消防用水共用四台泵，平常电磁阀YV2 处于失电状态，关闭消防管网，四台泵根据生活用水的多少，按一定的控制逻辑运行，维持生活用水低恒压。当有火灾发生时，电磁阀 YV2 得电，关闭生活用水管网，四台泵供消防用水使用，并维持消防用水的高恒压值。火灾结束后，四台泵改为生活供水使用。 图 1 生活/消防双恒压供水系统示意图现场设备参数如下:型号 65-315(I)A流量 50m3/h扬程 90m效率 56%转速 2900r/min电机功率 22KW水泵台数 4 台3.系统控制要求 用户对四泵生活/消防双恒压供水系统的基本要求是：⑴ 生活供水时，系统低恒压运行，消防供水时高恒压值运行。⑵ 四台泵根据恒压的需要，实行先开先停的原则接入和退出。⑶ 在用水量小的情况下，假如一台泵连续运行时间超过 1 天，则要切换下一台泵，系统具有倒泵功能，避开一台泵工作时间过长。⑷ 四台泵在启动时都要有软启动功能。⑸ 要有完善的报警功能。⑹ 对泵的操作要有手动控制功能；手动只在应急或检修时使用。4 设备选型（1）JD-BP32-XF 型供水变频器JD-BP32-XF 型是山东新电子公司推出的专用于供水变频器，使用空间电压矢量控制技术适用于各类自控场合。在恒压供水中可以采纳这类变频器。JD-BP32-XF 型变频器除具有变频器的一般特性外，还具有以下特性：水压高、水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进行双压力控制，内置智能 PI 控制，以上功能非常适用于供水控制要求。在本例中选用 JD-BP32-22F（22KW）供水变频器拖动用户水泵。（2）PLC 选型① 控制系统的 I/O 点及地址分配精品文档---下载后可任意编辑 根据图 1 所示及控制要求,统计控制系统的输入、输出信号的名称，代码及地址编号如下表1 所示。水位上、下限信号分别为 I0.1、I0.2。输入输出点/代码及地址编号...
