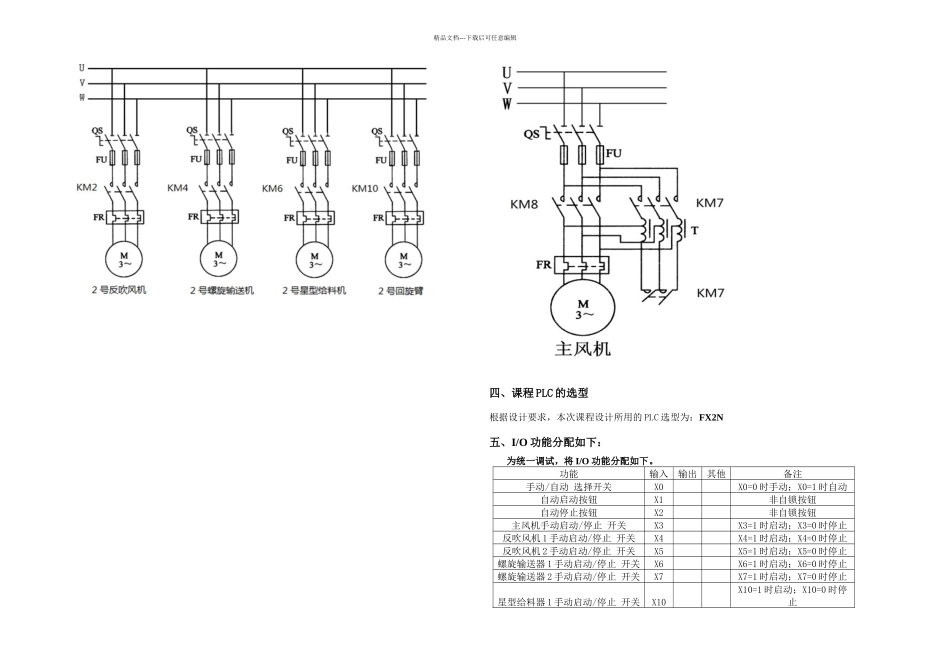

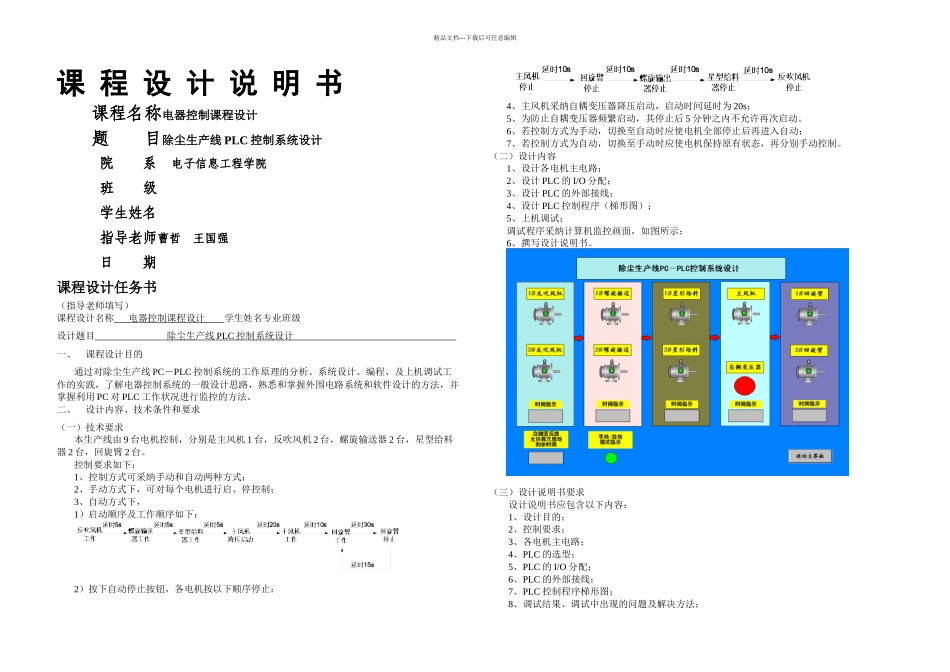

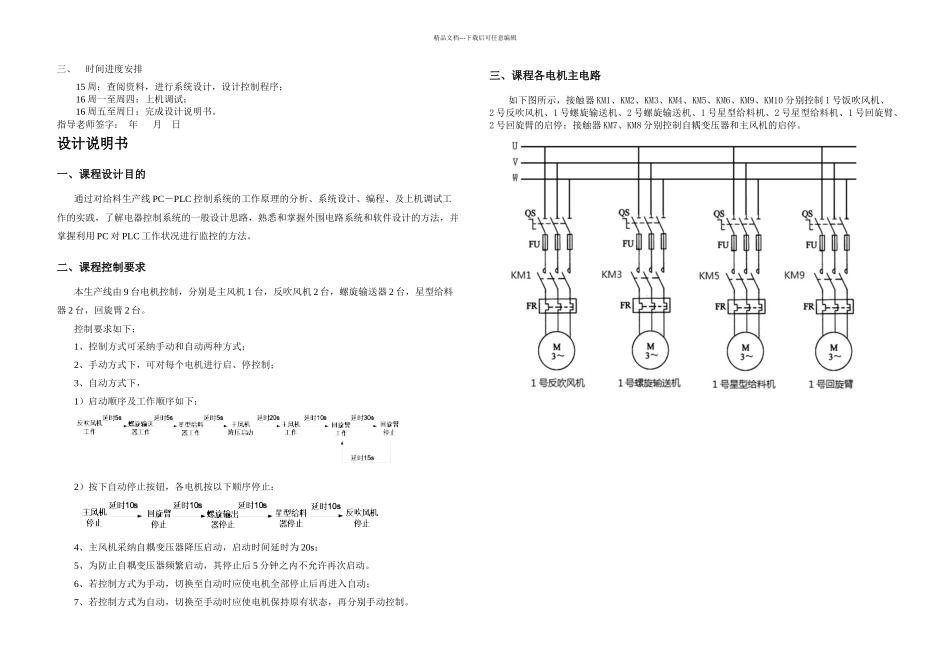

精品文档---下载后可任意编辑课 程 设 计 说 明 书课程名称电器控制课程设计题 目除尘生产线 PLC 控制系统设计 院 系 电子信息工程学院班 级 学生姓名 指导老师曹哲 王国强 日 期 课程设计任务书(指导老师填写)课程设计名称 电器控制课程设计 学生姓名专业班级设计题目 除尘生产线 PLC 控制系统设计 一、课程设计目的通过对除尘生产线 PC-PLC 控制系统的工作原理的分析、系统设计、编程、及上机调试工作的实践,了解电器控制系统的一般设计思路,熟悉和掌握外围电路系统和软件设计的方法,并掌握利用 PC 对 PLC 工作状况进行监控的方法。二、设计内容、技术条件和要求(一)技术要求本生产线由 9 台电机控制,分别是主风机 1 台,反吹风机 2 台,螺旋输送器 2 台,星型给料器 2 台,回旋臂 2 台。控制要求如下:1、控制方式可采纳手动和自动两种方式;2、手动方式下,可对每个电机进行启、停控制;3、自动方式下,1)启动顺序及工作顺序如下:2)按下自动停止按钮,各电机按以下顺序停止:4、主风机采纳自耦变压器降压启动,启动时间延时为 20s;5、为防止自耦变压器频繁启动,其停止后 5 分钟之内不允许再次启动。6、若控制方式为手动,切换至自动时应使电机全部停止后再进入自动;7、若控制方式为自动,切换至手动时应使电机保持原有状态,再分别手动控制。(二)设计内容1、设计各电机主电路;2、设计 PLC 的 I/O 分配;3、设计 PLC 的外部接线;4、设计 PLC 控制程序(梯形图);5、上机调试;调试程序采纳计算机监控画面,如图所示:6、撰写设计说明书。(三)设计说明书要求设计说明书应包含以下内容:1、设计目的;2、控制要求;3、各电机主电路;4、PLC 的选型;5、PLC 的 I/O 分配;6、PLC 的外部接线;7、PLC 控制程序梯形图;8、调试结果、调试中出现的问题及解决方法;精品文档---下载后可任意编辑三、时间进度安排15 周:查阅资料,进行系统设计,设计控制程序;16 周一至周四:上机调试;16 周五至周日:完成设计说明书。指导老师签字: 年 月 日设计说明书一、课程设计目的通过对给料生产线 PC-PLC 控制系统的工作原理的分析、系统设计、编程、及上机调试工作的实践,了解电器控制系统的一般设计思路,熟悉和掌握外围电路系统和软件设计的方法,并掌握利用 PC 对 PLC 工作状况进行监控的方法。二、课程控制要求本生产线由 9 台电机控制,分别是主风...
