PLC课程设计自动洗车机控制设计VIP专享

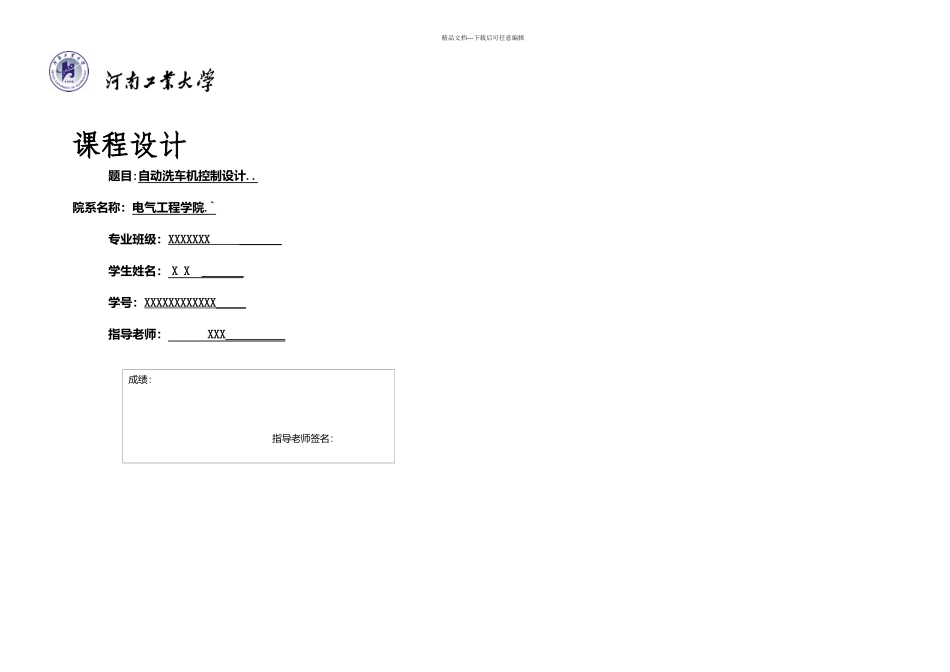

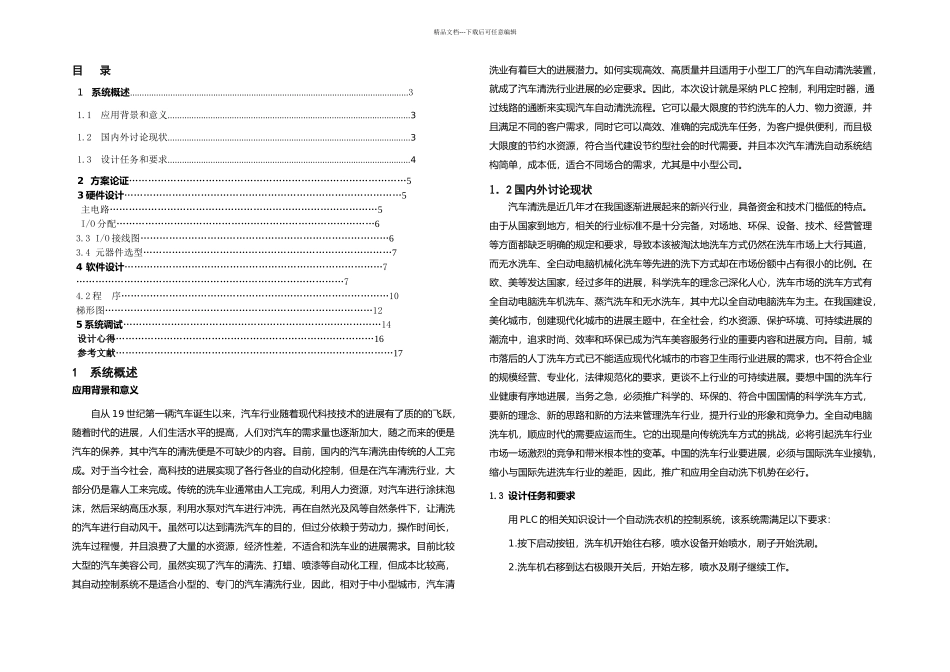

精品文档---下载后可任意编辑电气控制与 PLC课程设计题目:自动洗车机控制设计 .. 院系名称：电气工程学院 .` 专业班级：XXXXXXX _______ 学生姓名： X X _______ 学号：XXXXXXXXXXXX_____指导老师： XXX________ __ 成绩：指导老师签名： 精品文档---下载后可任意编辑目 录1系统概述………………………………………………………………………………………………………31.1应用背景和意义…………………………………………………………………………………………31.2国内外讨论现状…………………………………………………………………………………………31.3设计任务和要求…………………………………………………………………………………………42 方案论证……………………………………………………………………………53 硬件设计……………………………………………………………………………5 主电路…………………………………………………………………………5 I/O 分配………………………………………………………………………63.3 I/O 接线图……………………………………………………………………63.4 元器件选型……………………………………………………………………74 软件设计………………………………………………………………………7…………………………………………………………………………74.2 程 序…………………………………………………………………………10梯形图…………………………………………………………………………125 系统调试………………………………………………………………………14设计心得………………………………………………………………………16参考文献……………………………………………………………………………171系统概述应用背景和意义自从 19 世纪第一辆汽车诞生以来，汽车行业随着现代科技技术的进展有了质的的飞跃，随着时代的进展，人们生活水平的提高，人们对汽车的需求量也逐渐加大，随之而来的便是汽车的保养，其中汽车的清洗便是不可缺少的内容。目前，国内的汽车清洗由传统的人工完成。对于当今社会，高科技的进展实现了各行各业的自动化控制，但是在汽车清洗行业，大部分仍是靠人工来完成。传统的洗车业通常由人工完成，利用人力资源，对汽车进行涂抹泡沫，然后采纳高压水泵，利用水泵对汽车进行冲洗，再在自然光及风等自然条件下，让清洗的汽车进行自动风...
