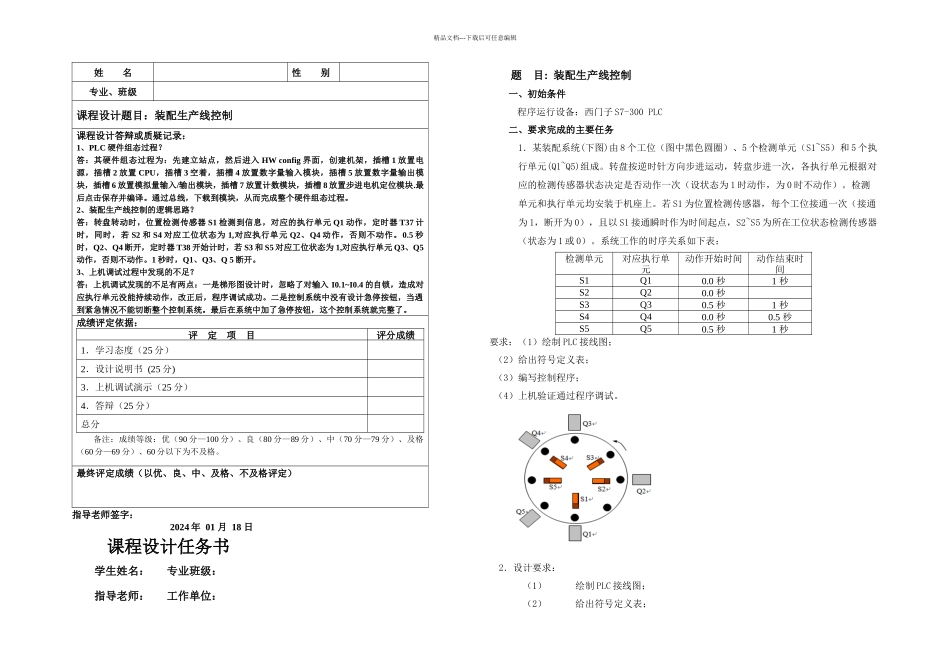

精品文档---下载后可任意编辑姓 名性 别专业、班级课程设计题目：装配生产线控制课程设计答辩或质疑记录：1、PLC 硬件组态过程？答：其硬件组态过程为：先建立站点，然后进入 HW config 界面，创建机架，插槽 1 放置电源，插槽 2 放置 CPU，插槽 3 空着，插槽 4 放置数字量输入模块，插槽 5 放置数字量输出模块，插槽 6 放置模拟量输入/输出模块，插槽 7 放置计数模块，插槽 8 放置步进电机定位模块.最后点击保存并编译。通过总线，下载到模块，从而完成整个硬件组态过程。2、装配生产线控制的逻辑思路？答：转盘转动时，位置检测传感器 S1 检测到信息，对应的执行单元 Q1 动作，定时器 T37 计时，同时，若 S2 和 S4 对应工位状态为 1,对应执行单元 Q2、Q4 动作，否则不动作。0.5 秒时，Q2、Q4 断开，定时器 T38 开始计时，若 S3 和 S5 对应工位状态为 1,对应执行单元 Q3、Q5动作，否则不动作。1 秒时，Q1、Q3、Q 5 断开。3、上机调试过程中发现的不足？答：上机调试发现的不足有两点：一是梯形图设计时，忽略了对输入 I0.1~I0.4 的自锁，造成对应执行单元没能持续动作，改正后，程序调试成功。二是控制系统中没有设计急停按钮，当遇到紧急情况不能切断整个控制系统。最后在系统中加了急停按钮，这个控制系统就完整了。成绩评定依据：评 定 项 目评分成绩1．学习态度（25 分）2．设计说明书 (25 分)3．上机调试演示（25 分）4．答辩（25 分）总分备注：成绩等级：优（90 分—100 分）、良（80 分—89 分）、中（70 分—79 分）、及格（60 分—69 分）、60 分以下为不及格。最终评定成绩（以优、良、中、及格、不及格评定）指导老师签字： 2024 年 01 月 18 日课程设计任务书学生姓名： 专业班级：指导老师： 工作单位：题 目: 装配生产线控制一、初始条件程序运行设备：西门子 S7-300 PLC二、要求完成的主要任务1．某装配系统(下图)由 8 个工位（图中黑色圆圈）、5 个检测单元（S1~S5）和 5 个执行单元(Q1~Q5)组成。转盘按逆时针方向步进运动，转盘步进一次，各执行单元根据对应的检测传感器状态决定是否动作一次（设状态为 1 时动作，为 0 时不动作）。检测单元和执行单元均安装于机座上。若 S1 为位置检测传感器，每个工位接通一次（接通为 1，断开为 0），且以 S1 接通瞬时作为时间起点，S2~S5 为所在工位状态检测传感器（状态为 1 或 0）...
