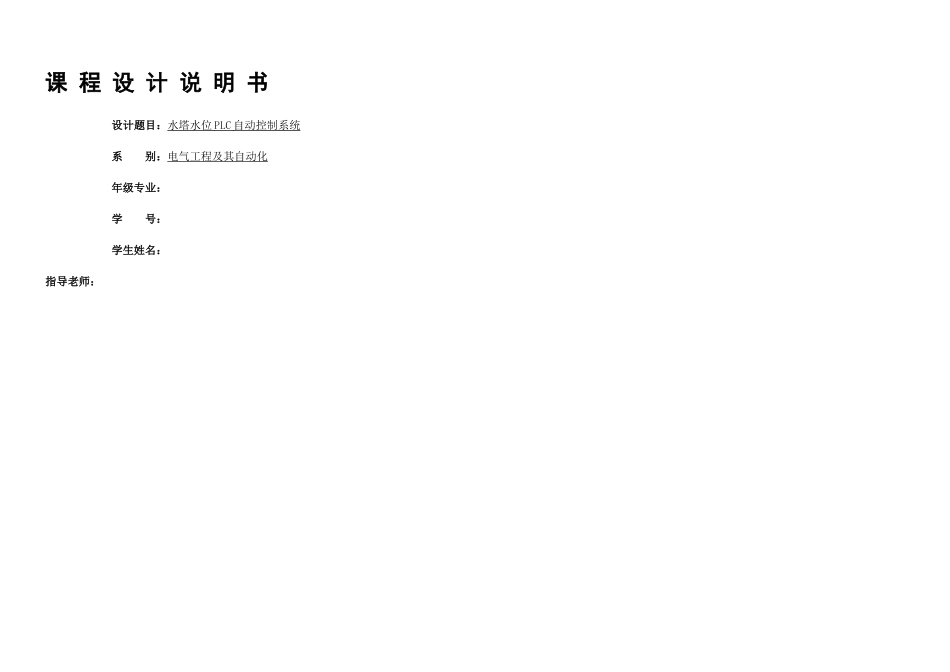

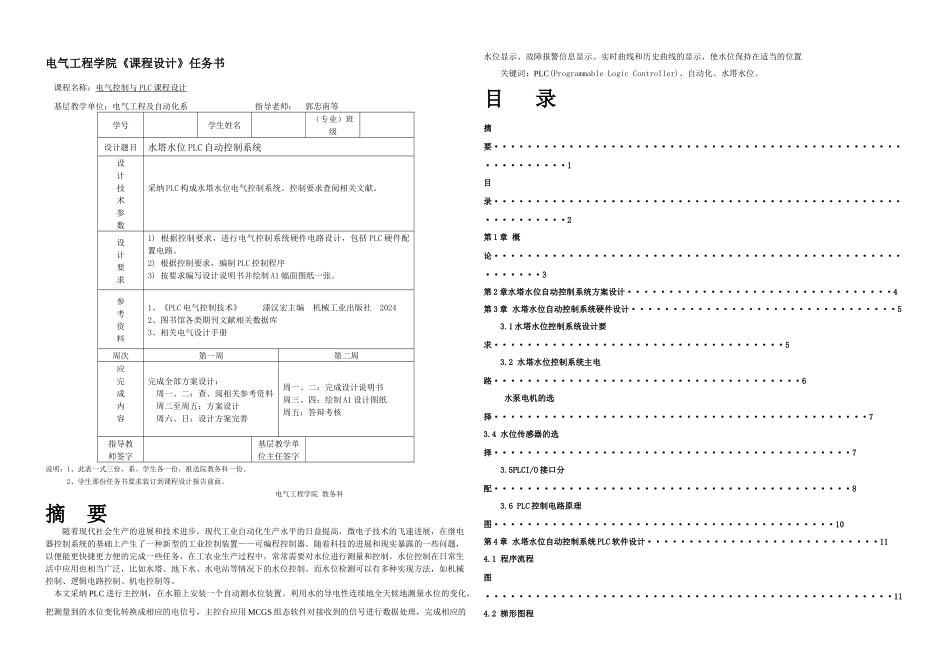

课 程 设 计 说 明 书设计题目：水塔水位 PLC 自动控制系统 系 别：电气工程及其自动化年级专业：学 号：学生姓名：指导老师：电气工程学院《课程设计》任务书课程名称：电气控制与 PLC 课程设计 基层教学单位：电气工程及自动化系 指导老师： 郭忠南等学号学生姓名（专业）班级设计题目水塔水位 PLC 自动控制系统设计技术参数采纳 PLC 构成水塔水位电气控制系统。控制要求查阅相关文献。设计要求1) 根据控制要求，进行电气控制系统硬件电路设计，包括 PLC 硬件配置电路。2) 根据控制要求，编制 PLC 控制程序3) 按要求编写设计说明书并绘制 A1 幅面图纸一张。参考资料1、《PLC 电气控制技术》 漆汉宏主编 机械工业出版社 20242、图书馆各类期刊文献相关数据库3、相关电气设计手册周次第一周第二周应完成内容完成全部方案设计：周一、二：查、阅相关参考资料周二至周五：方案设计周六、日：设计方案完善周一、二：完成设计说明书周三、四：绘制 A1 设计图纸周五：答辩考核指导教师签字基层教学单位主任签字说明：1、此表一式三份，系、学生各一份，报送院教务科一份。 2、学生那份任务书要求装订到课程设计报告前面。电气工程学院 教务科摘 要随着现代社会生产的进展和技术进步，现代工业自动化生产水平的日益提高，微电子技术的飞速进展，在继电器控制系统的基础上产生了一种新型的工业控制装置——可编程控制器。随着科技的进展和现实暴露的一些问题，以便能更快捷更方便的完成一些任务，在工农业生产过程中，常常需要对水位进行测量和控制。水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。 本文采纳 PLC 进行主控制，在水箱上安装一个自动测水位装置。利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用 MCGS 组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置关键词：PLC(Programmable Logic Controller)、自动化、水塔水位。目 录摘要···························································1目录·········································...
