QJR系列新型软起动器说明

QJR系列新型软起动器说明_第1页
1/8

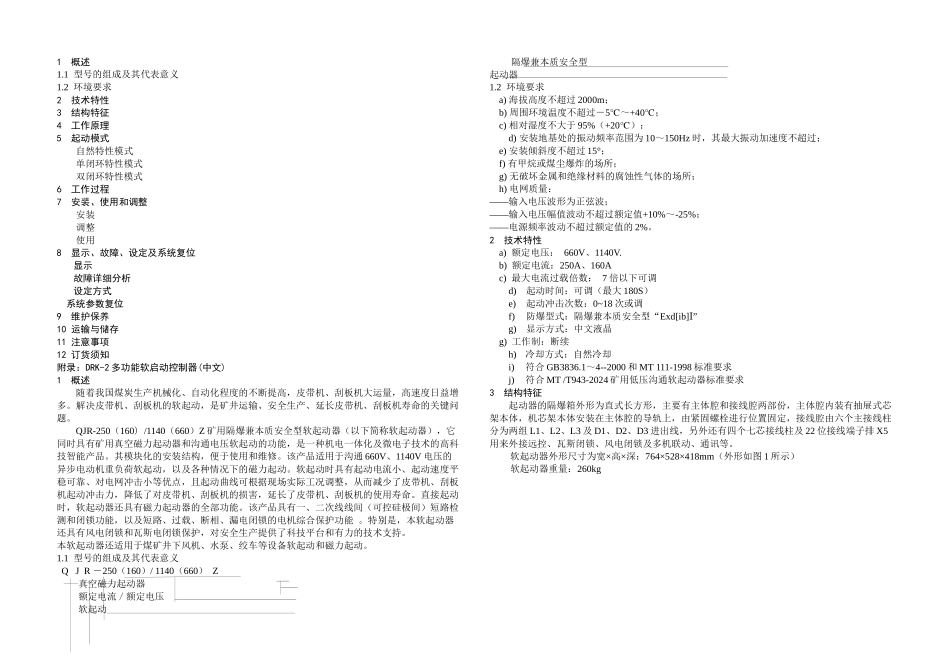

QJR系列新型软起动器说明_第2页
2/8

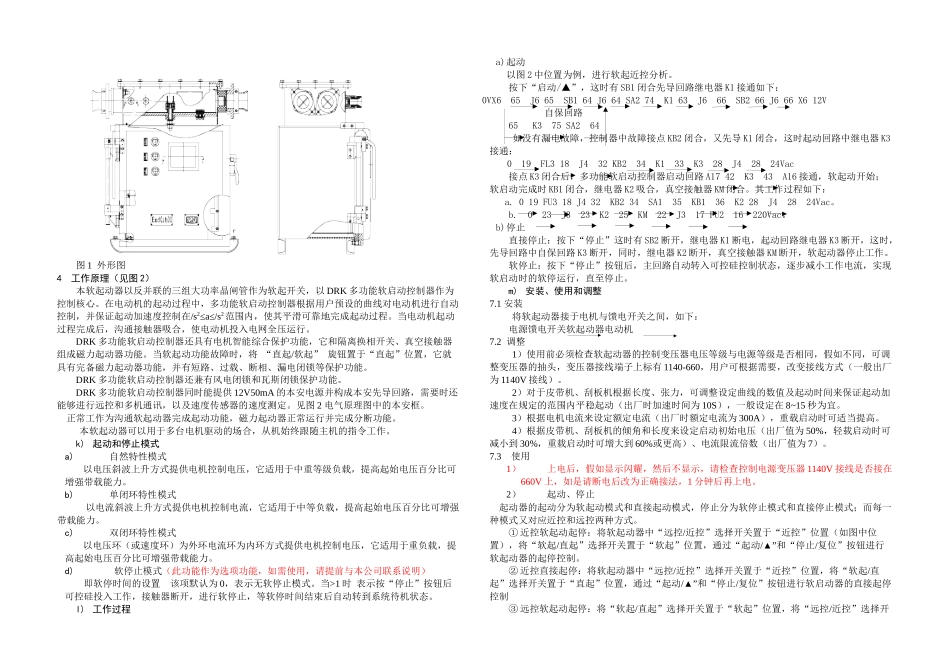

QJR系列新型软起动器说明_第3页
3/8
使用安装前请仔细阅读本说明书1概述1.1 型号的组成及其代表意义1.2 环境要求2技术特性3结构特征4工作原理5起动模式自然特性模式单闭环特性模式双闭环特性模式6工作过程7安装、使用和调整安装调整使用8显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9维护保养10 运输与储存11 注意事项12 订货须知附录:DRK-2 多功能软启动控制器(中文)1 概述随着我国煤炭生产机械化、自动化程度的不断提高,皮带机、刮板机大运量,高速度日益增多。解决皮带机、刮板机的软起动,是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。QJR-250(160) /1140(660)Z 矿用隔爆兼本质安全型软起动器(以下简称软起动器),它同时具有矿用真空磁力起动器和沟通电压软起动的功能,是一种机电一体化及微电子技术的高科技智能产品。其模块化的安装结构,便于使用和维修。该产品适用于沟通 660V、1140V 电压的异步电动机重负荷软起动,以及各种情况下的磁力起动。软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点,且起动曲线可根据现场实际工况调整,从而减少了皮带机、刮板机起动冲击力,降低了对皮带机、刮板机的损害,延长了皮带机、刮板机的使用寿命。直接起动时,软起动器还具有磁力起动器的全部功能。该产品具有一、二次线线间(可控硅极间)短路检测和闭锁功能,以及短路、过载、断相、漏电闭锁的电机综合保护功能 。特别是,本软起动器还具有风电闭锁和瓦斯电闭锁保护,对安全生产提供了科技平台和有力的技术支持。本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。1.1 型号的组成及其代表意义 Q J R -250(160)/ 1140(660) Z 真空磁力起动器 额定电流/额定电压 软起动 隔爆兼本质安全型起动器1.2 环境要求 a) 海拔高度不超过 2000m; b) 周围环境温度不超过-5℃~+40℃; c) 相对湿度不大于 95%(+20℃);d) 安装地基处的振动频率范围为 10~150Hz 时,其最大振动加速度不超过; e) 安装倾斜度不超过 15°; f) 有甲烷或煤尘爆炸的场所; g) 无破坏金属和绝缘材料的腐蚀性气体的场所; h) 电网质量:——输入电压波形为正弦波;——输入电压幅值波动不超过额定值+10%~-25%;——电源频率波动不超过额定值的 2%。2 技术特性 a) 额定电压: 660V、1140V. b) 额定电流:250A、160A c) 最大电流过载倍数: 7 倍以下可调d)起动时间:可调(最...
