QLBXX框式平板硫化机设计说明书

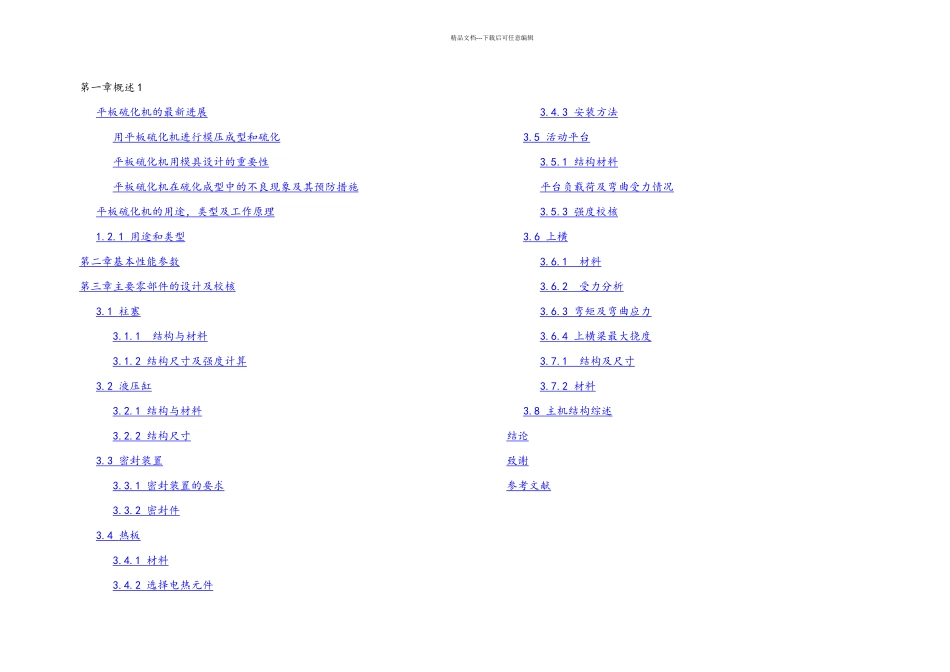

QLBXX框式平板硫化机设计说明书_第1页
1/19

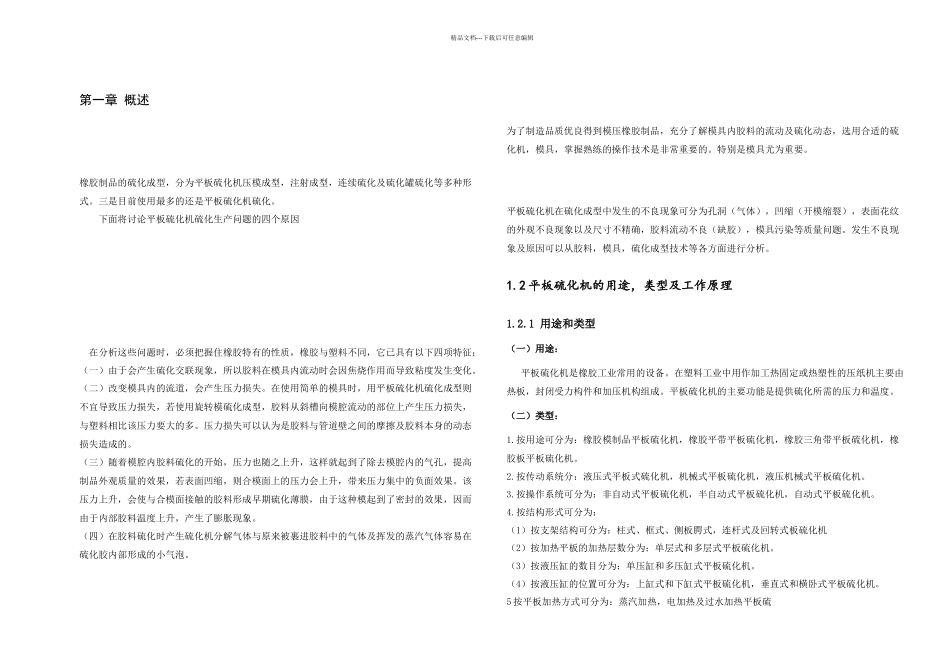

QLBXX框式平板硫化机设计说明书_第2页
2/19

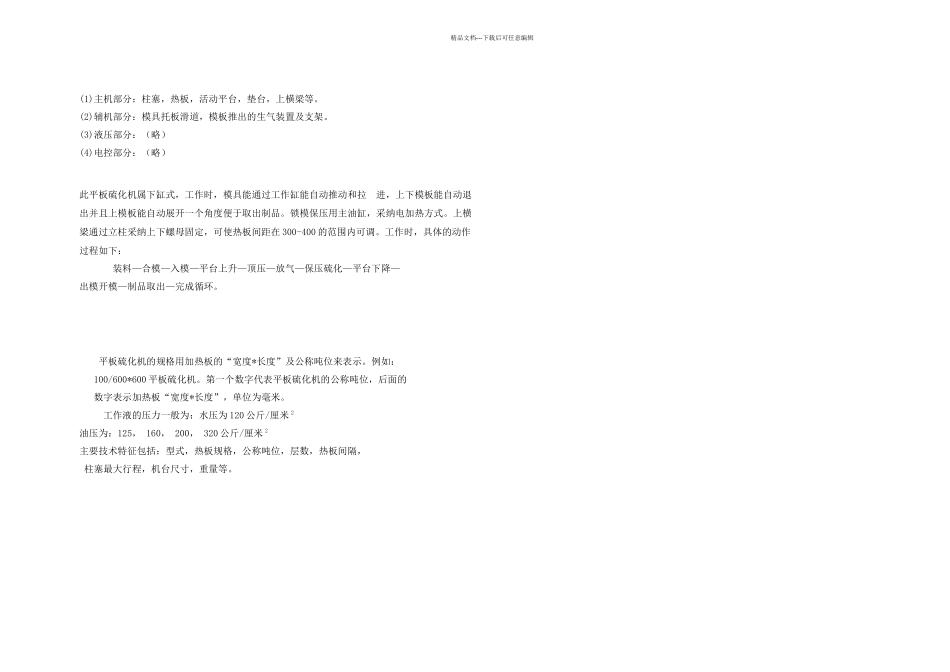

QLBXX框式平板硫化机设计说明书_第3页
3/19
精品文档---下载后可任意编辑第一章概述 1平板硫化机的最新进展 用平板硫化机进行模压成型和硫化 平板硫化机用模具设计的重要性 平板硫化机在硫化成型中的不良现象及其预防措施 平板硫化机的用途,类型及工作原理 1.2.1 用途和类型 第二章基本性能参数 第三章主要零部件的设计及校核 3.1 柱塞 3.1.1 结构与材料 3.1.2 结构尺寸及强度计算 3.2 液压缸 3.2.1 结构与材料 3.2.2 结构尺寸 3.3 密封装置 3.3.1 密封装置的要求 3.3.2 密封件 3.4 热板 3.4.1 材料 3.4.2 选择电热元件 3.4.3 安装方法 3.5 活动平台 3.5.1 结构材料 平台负载荷及弯曲受力情况 3.5.3 强度校核 3.6 上横 3.6.1 材料 3.6.2 受力分析 3.6.3 弯矩及弯曲应力 3.6.4 上横梁最大挠度 3.7.1 结构及尺寸 3.7.2 材料 3.8 主机结构综述 结论 致谢 参考文献 精品文档---下载后可任意编辑第一章 概述橡胶制品的硫化成型,分为平板硫化机压模成型,注射成型,连续硫化及硫化罐硫化等多种形式。三是目前使用最多的还是平板硫化机硫化。 下面将讨论平板硫化机硫化生产问题的四个原因在分析这些问题时,必须把握住橡胶特有的性质,橡胶与塑料不同,它已具有以下四项特征:(一)由于会产生硫化交联现象,所以胶料在模具内流动时会因焦烧作用而导致粘度发生变化。(二)改变模具内的流道,会产生压力损失。在使用简单的模具时,用平板硫化机硫化成型则不宜导致压力损失,若使用旋转模硫化成型,胶料从斜槽向模腔流动的部位上产生压力损失,与塑料相比该压力要大的多。压力损失可以认为是胶料与管道壁之间的摩擦及胶料本身的动态损失造成的。(三)随着模腔内胶料硫化的开始,压力也随之上升,这样就起到了除去模腔内的气孔,提高制品外观质量的效果,若表面凹缩,则合模面上的压力会上升,带来压力集中的负面效果。该压力上升,会使与合模面接触的胶料形成早期硫化薄膜,由于这种模起到了密封的效果,因而由于内部胶料温度上升,产生了膨胀现象。(四)在胶料硫化时产生硫化机分解气体与原来被裹进胶料中的气体及挥发的蒸汽气体容易在硫化胶内部形成的小气泡。为了制造品质优良得到模压橡胶制品,充分了解模具内胶料的流动及硫化动态,选用合适的硫化机,模具,掌握熟练的操作技术是非常重要的。特别是模具尤为重要。平板硫化机在硫化成型中发生的不良现象可分为孔洞(气体),凹缩(开模缩裂),表面花纹的外观不良现象以及...
