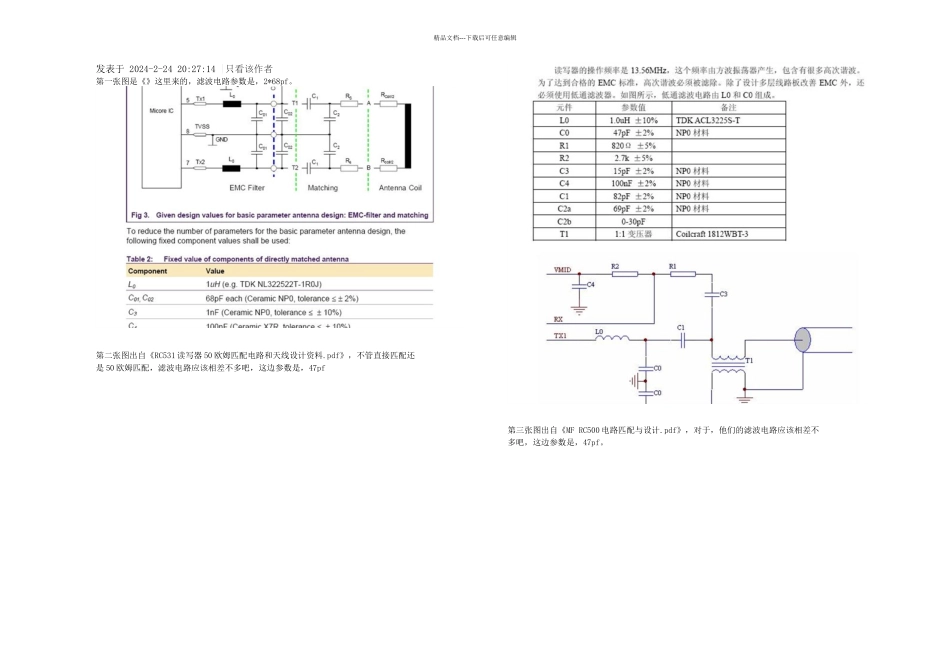

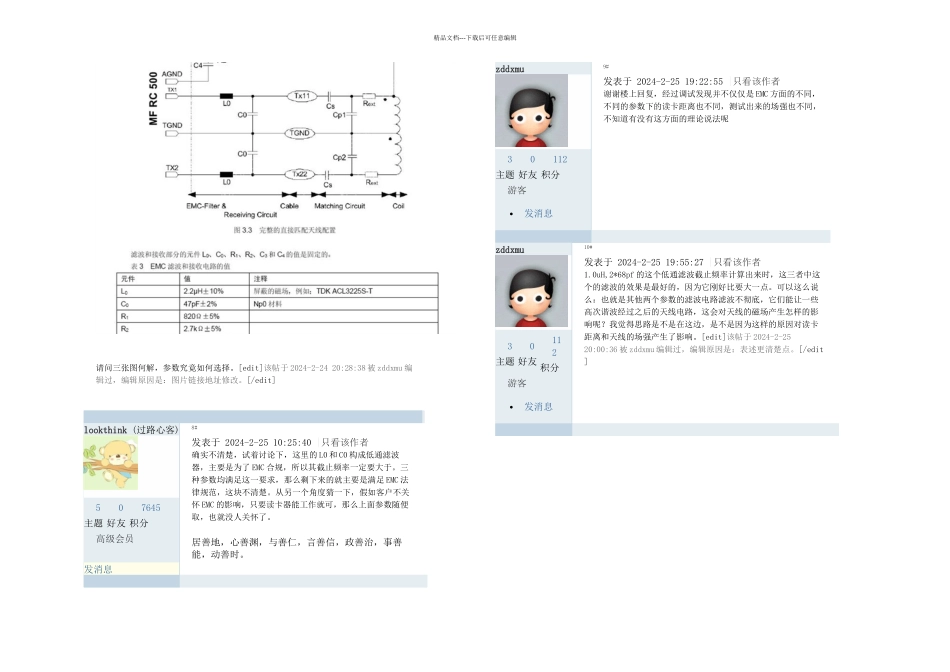

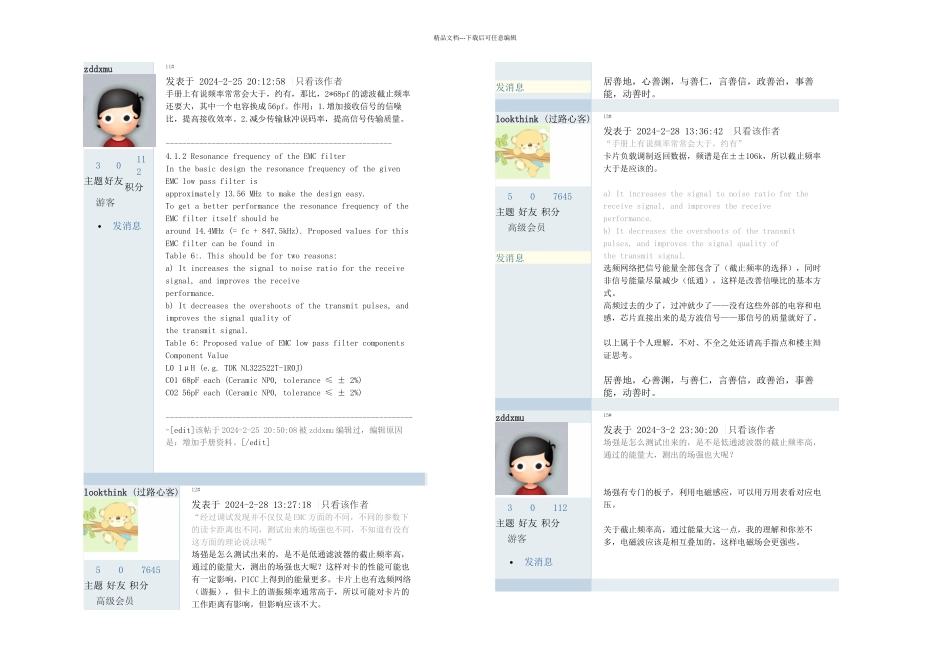

精品文档---下载后可任意编辑发表于 2024-2-24 20:27:14 |只看该作者第一张图是《》这里来的，滤波电路参数是，2*68pf。第二张图出自《RC531 读写器 50 欧姆匹配电路和天线设计资料.pdf》，不管直接匹配还是 50 欧姆匹配，滤波电路应该相差不多吧，这边参数是，47pf第三张图出自《MF RC500 电路匹配与设计.pdf》，对于，他们的滤波电路应该相差不多吧，这边参数是，47pf。精品文档---下载后可任意编辑请问三张图何解，参数究竟如何选择。[edit]该帖于 2024-2-24 20:28:38 被 zddxmu 编辑过，编辑原因是：图片链接地址修改。[/edit]lookthink (过路心客)5主题0好友 7645积分高级会员发消息8#发表于 2024-2-25 10:25:40 |只看该作者确实不清楚，试着讨论下，这里的 L0 和 C0 构成低通滤波器，主要是为了 EMC 合规，所以其截止频率一定要大于。三种参数均满足这一要求，那么剩下来的就主要是满足 EMC 法律规范，这块不清楚。从另一个角度猜一下，假如客户不关怀 EMC 的影响，只要读卡器能工作就可，那么上面参数随便取，也就没人关怀了。居善地，心善渊，与善仁，言善信，政善治，事善能，动善时。zddxmu3主题0好友 112积分游客发消息9#发表于 2024-2-25 19:22:55 |只看该作者谢谢楼上回复，经过调试发现并不仅仅是 EMC 方面的不同，不同的参数下的读卡距离也不同，测试出来的场强也不同，不知道有没有这方面的理论说法呢zddxmu3主题0好友 112积分游客发消息10#发表于 2024-2-25 19:55:27 |只看该作者1.0uH,2*68pf 的这个低通滤波截止频率计算出来时，这三者中这个的滤波的效果是最好的，因为它刚好比要大一点。可以这么说么：也就是其他两个参数的滤波电路滤波不彻底，它们能让一些高次谐波经过之后的天线电路，这会对天线的磁场产生怎样的影响呢？我觉得思路是不是在这边，是不是因为这样的原因对读卡距离和天线的场强产生了影响。[edit]该帖于 2024-2-25 20:00:36 被 zddxmu 编辑过，编辑原因是：表述更清楚点。[/edit]精品文档---下载后可任意编辑zddxmu3主题0好友 112积分游客发消息11#发表于 2024-2-25 20:12:58 |只看该作者手册上有说频率常常会大于，约有，那比，2*68pf 的滤波截止频率还要大，其中一个电容换成 56pf。作用：1.增加接收信号的信噪比，提高接收效率。2.减少传输脉冲误码率，提高信号传输质量。------------------------------------------------------4.1.2 Reson...
