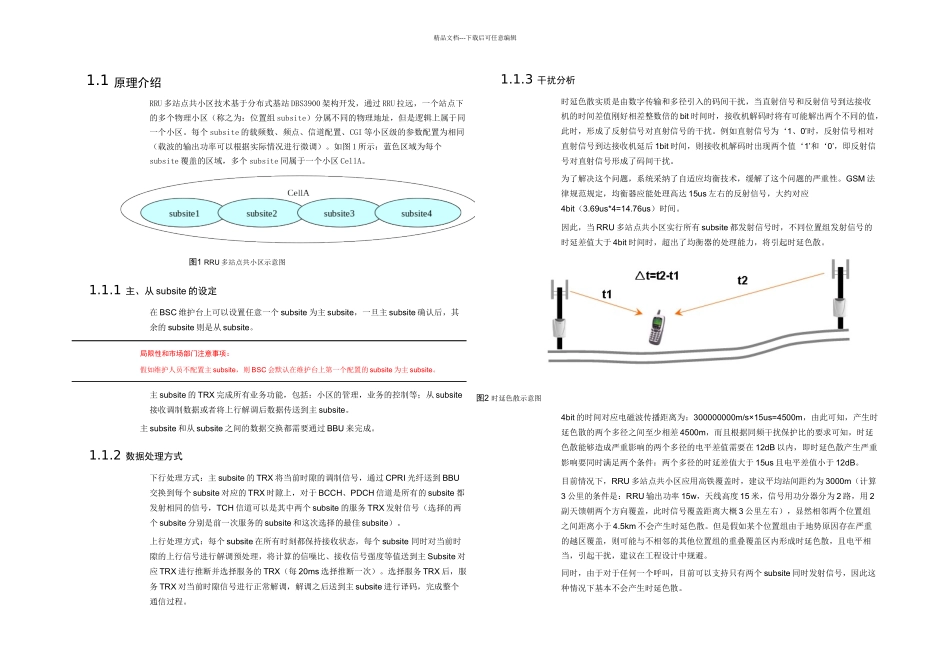

RRU共小区原理和应用_第1页
1/12

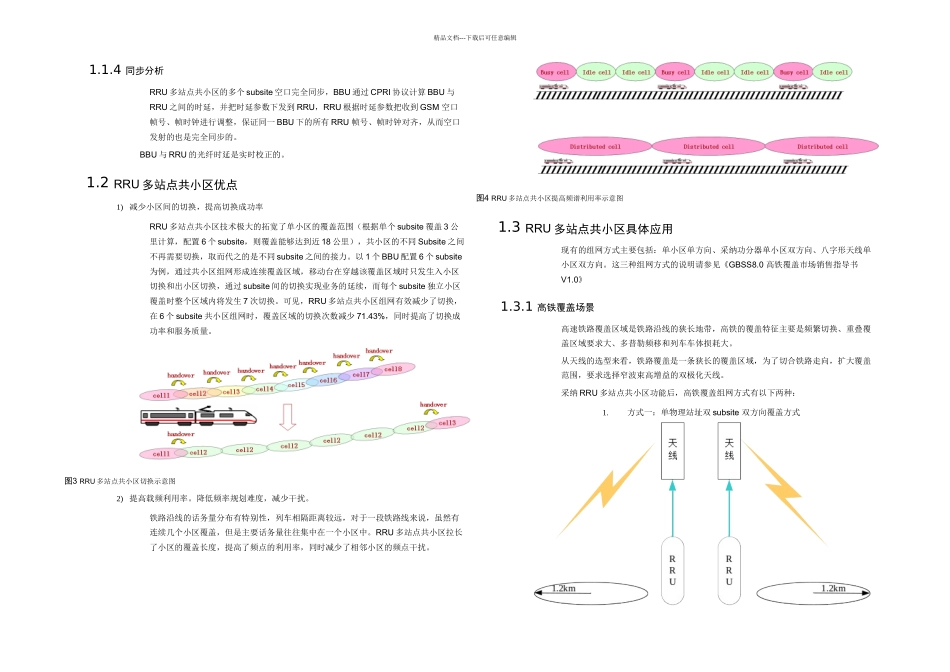

RRU共小区原理和应用_第2页
2/12

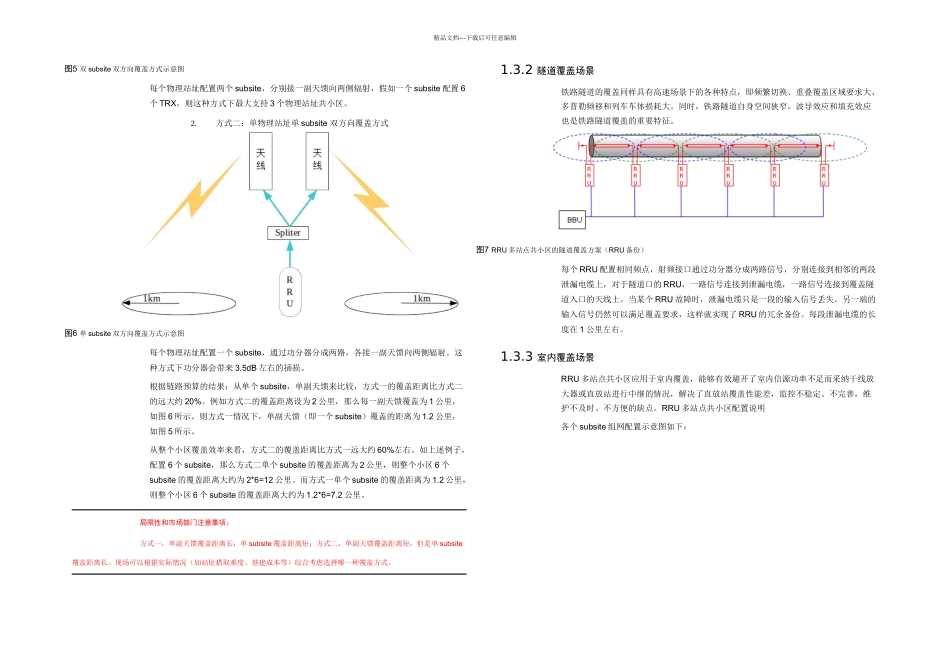

RRU共小区原理和应用_第3页
3/12
精品文档---下载后可任意编辑1.1 原理介绍RRU 多站点共小区技术基于分布式基站 DBS3900 架构开发,通过 RRU 拉远,一个站点下的多个物理小区(称之为:位置组 subsite)分属不同的物理地址,但是逻辑上属于同一个小区。每个 subsite 的载频数、频点、信道配置、CGI 等小区级的参数配置为相同(载波的输出功率可以根据实际情况进行微调)。如图 1 所示:蓝色区域为每个subsite 覆盖的区域,多个 subsite 同属于一个小区 CellA。图1 RRU 多站点共小区示意图1.1.1 主、从 subsite 的设定在 BSC 维护台上可以设置任意一个 subsite 为主 subsite,一旦主 subsite 确认后,其余的 subsite 则是从 subsite。局限性和市场部门注意事项:假如维护人员不配置主 subsite,则 BSC 会默认在维护台上第一个配置的 subsite 为主 subsite。主 subsite 的 TRX 完成所有业务功能,包括:小区的管理,业务的控制等;从 subsite接收调制数据或者将上行解调后数据传送到主 subsite。主 subsite 和从 subsite 之间的数据交换都需要通过 BBU 来完成。1.1.2 数据处理方式下行处理方式:主 subsite 的 TRX 将当前时隙的调制信号,通过 CPRI 光纤送到 BBU交换到每个 subsite 对应的 TRX 时隙上,对于 BCCH、PDCH 信道是所有的 subsite 都发射相同的信号,TCH 信道可以是其中两个 subsite 的服务 TRX 发射信号(选择的两个 subsite 分别是前一次服务的 subsite 和这次选择的最佳 subsite)。上行处理方式:每个 subsite 在所有时刻都保持接收状态,每个 subsite 同时对当前时隙的上行信号进行解调预处理,将计算的信噪比、接收信号强度等值送到主 Subsite 对应 TRX 进行推断并选择服务的 TRX(每 20ms 选择推断一次)。选择服务 TRX 后,服务 TRX 对当前时隙信号进行正常解调,解调之后送到主 subsite 进行译码,完成整个通信过程。1.1.3 干扰分析时延色散实质是由数字传输和多径引入的码间干扰,当直射信号和反射信号到达接收机的时间差值刚好相差整数倍的 bit 时间时,接收机解码时将有可能解出两个不同的值,此时,形成了反射信号对直射信号的干扰。例如直射信号为‘1、0’时,反射信号相对直射信号到达接收机延后 1bit 时间,则接收机解码时出现两个值‘1’和‘0’,即反射信号对直射信号形成了码间干扰。为了解决这个问题,系统采纳了自适应均衡技术,缓解了这个问题...
