SiGeSi射频功率HBT器件的研制的开题报告

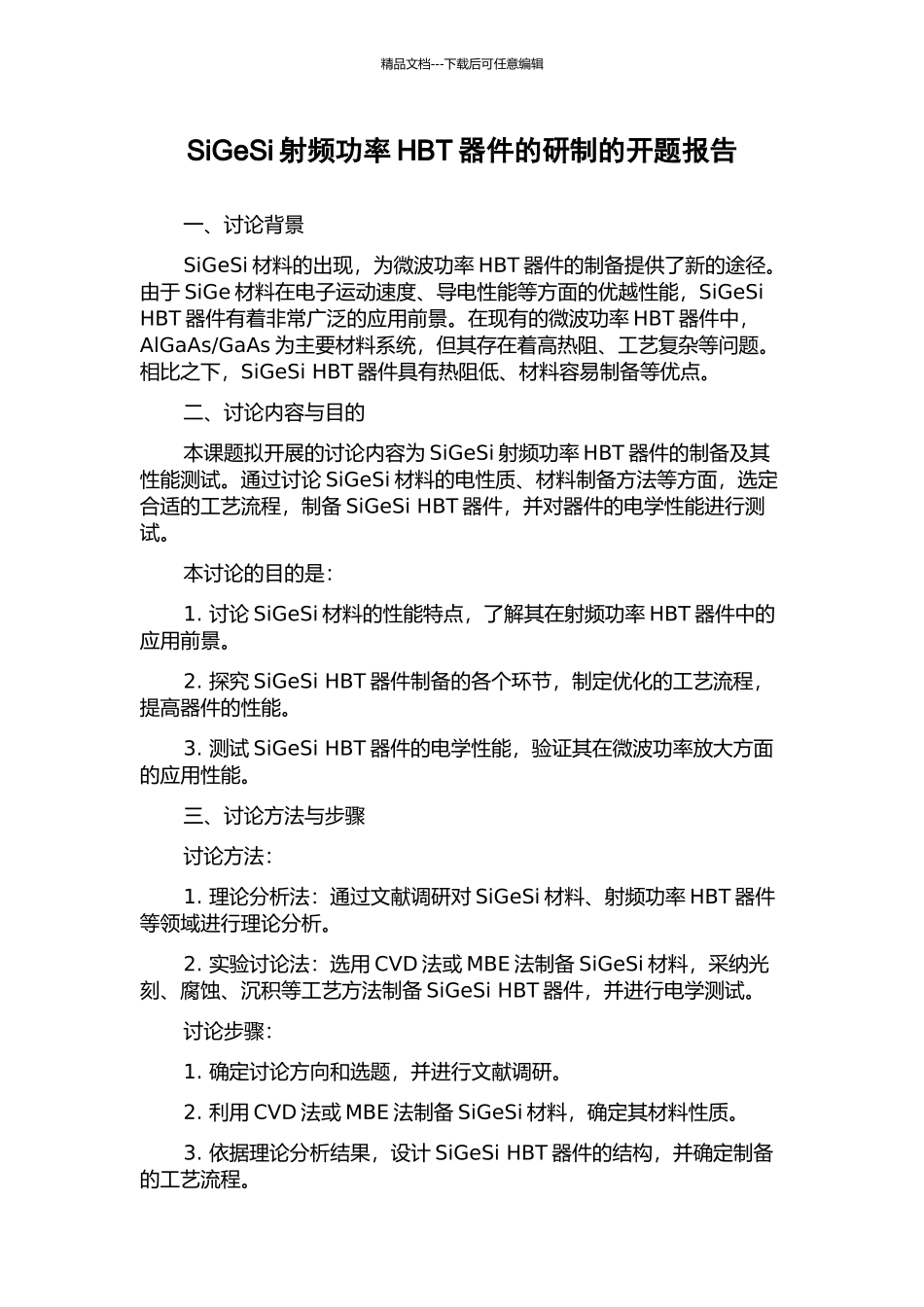

SiGeSi射频功率HBT器件的研制的开题报告_第1页
1/2

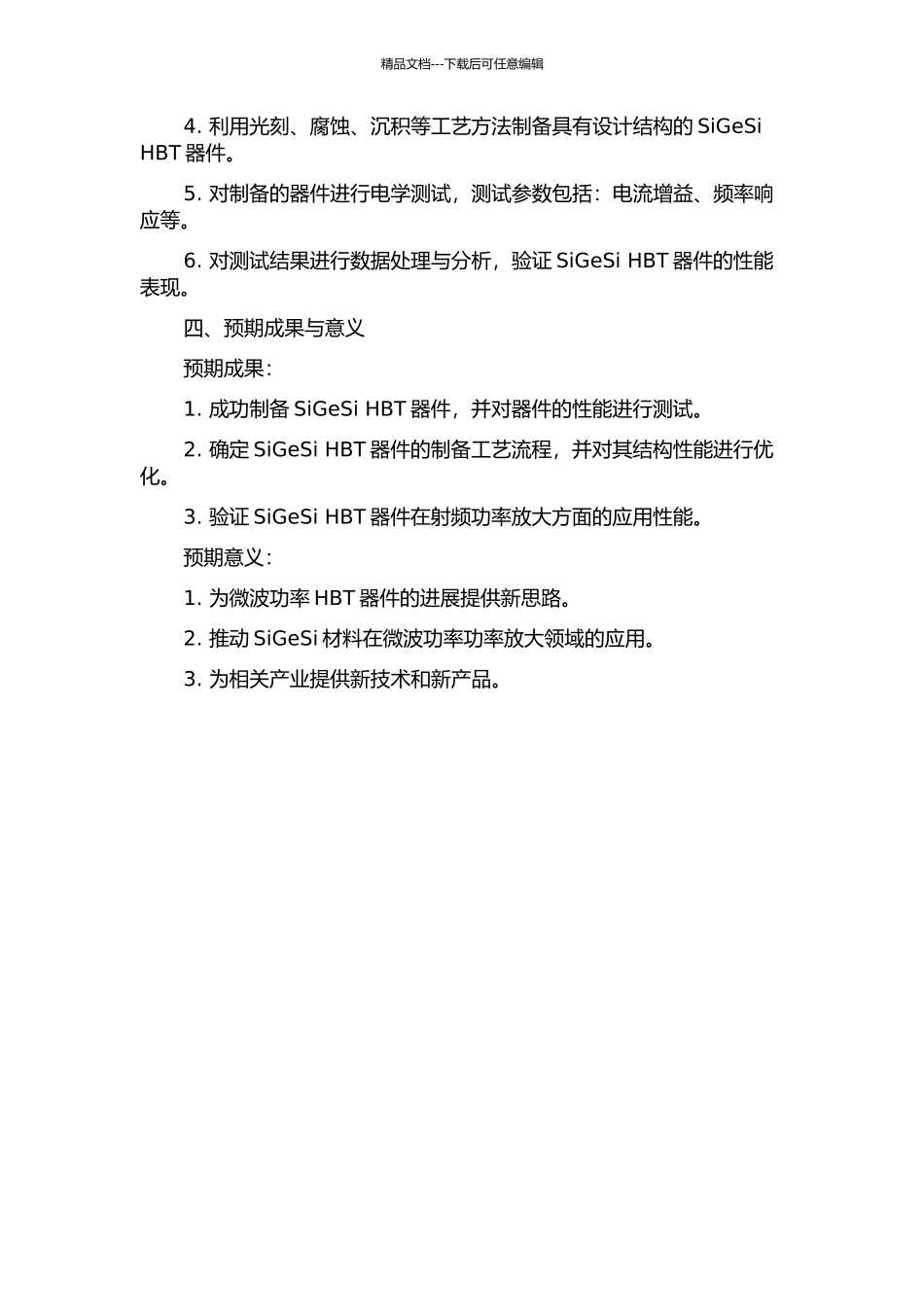

SiGeSi射频功率HBT器件的研制的开题报告_第2页
2/2
精品文档---下载后可任意编辑SiGeSi 射频功率 HBT 器件的研制的开题报告一、讨论背景SiGeSi 材料的出现,为微波功率 HBT 器件的制备提供了新的途径。由于 SiGe 材料在电子运动速度、导电性能等方面的优越性能,SiGeSi HBT 器件有着非常广泛的应用前景。在现有的微波功率 HBT 器件中,AlGaAs/GaAs 为主要材料系统,但其存在着高热阻、工艺复杂等问题。相比之下,SiGeSi HBT 器件具有热阻低、材料容易制备等优点。二、讨论内容与目的本课题拟开展的讨论内容为 SiGeSi 射频功率 HBT 器件的制备及其性能测试。通过讨论 SiGeSi 材料的电性质、材料制备方法等方面,选定合适的工艺流程,制备 SiGeSi HBT 器件,并对器件的电学性能进行测试。本讨论的目的是:1. 讨论 SiGeSi 材料的性能特点,了解其在射频功率 HBT 器件中的应用前景。2. 探究 SiGeSi HBT 器件制备的各个环节,制定优化的工艺流程,提高器件的性能。3. 测试 SiGeSi HBT 器件的电学性能,验证其在微波功率放大方面的应用性能。三、讨论方法与步骤讨论方法:1. 理论分析法:通过文献调研对 SiGeSi 材料、射频功率 HBT 器件等领域进行理论分析。2. 实验讨论法:选用 CVD 法或 MBE 法制备 SiGeSi 材料,采纳光刻、腐蚀、沉积等工艺方法制备 SiGeSi HBT 器件,并进行电学测试。讨论步骤:1. 确定讨论方向和选题,并进行文献调研。2. 利用 CVD 法或 MBE 法制备 SiGeSi 材料,确定其材料性质。3. 依据理论分析结果,设计 SiGeSi HBT 器件的结构,并确定制备的工艺流程。精品文档---下载后可任意编辑4. 利用光刻、腐蚀、沉积等工艺方法制备具有设计结构的 SiGeSi HBT 器件。5. 对制备的器件进行电学测试,测试参数包括:电流增益、频率响应等。6. 对测试结果进行数据处理与分析,验证 SiGeSi HBT 器件的性能表现。四、预期成果与意义预期成果:1. 成功制备 SiGeSi HBT 器件,并对器件的性能进行测试。2. 确定 SiGeSi HBT 器件的制备工艺流程,并对其结构性能进行优化。3. 验证 SiGeSi HBT 器件在射频功率放大方面的应用性能。预期意义:1. 为微波功率 HBT 器件的进展提供新思路。2. 推动 SiGeSi 材料在微波功率功率放大领域的应用。3. 为相关产业提供新技术和新产品。
