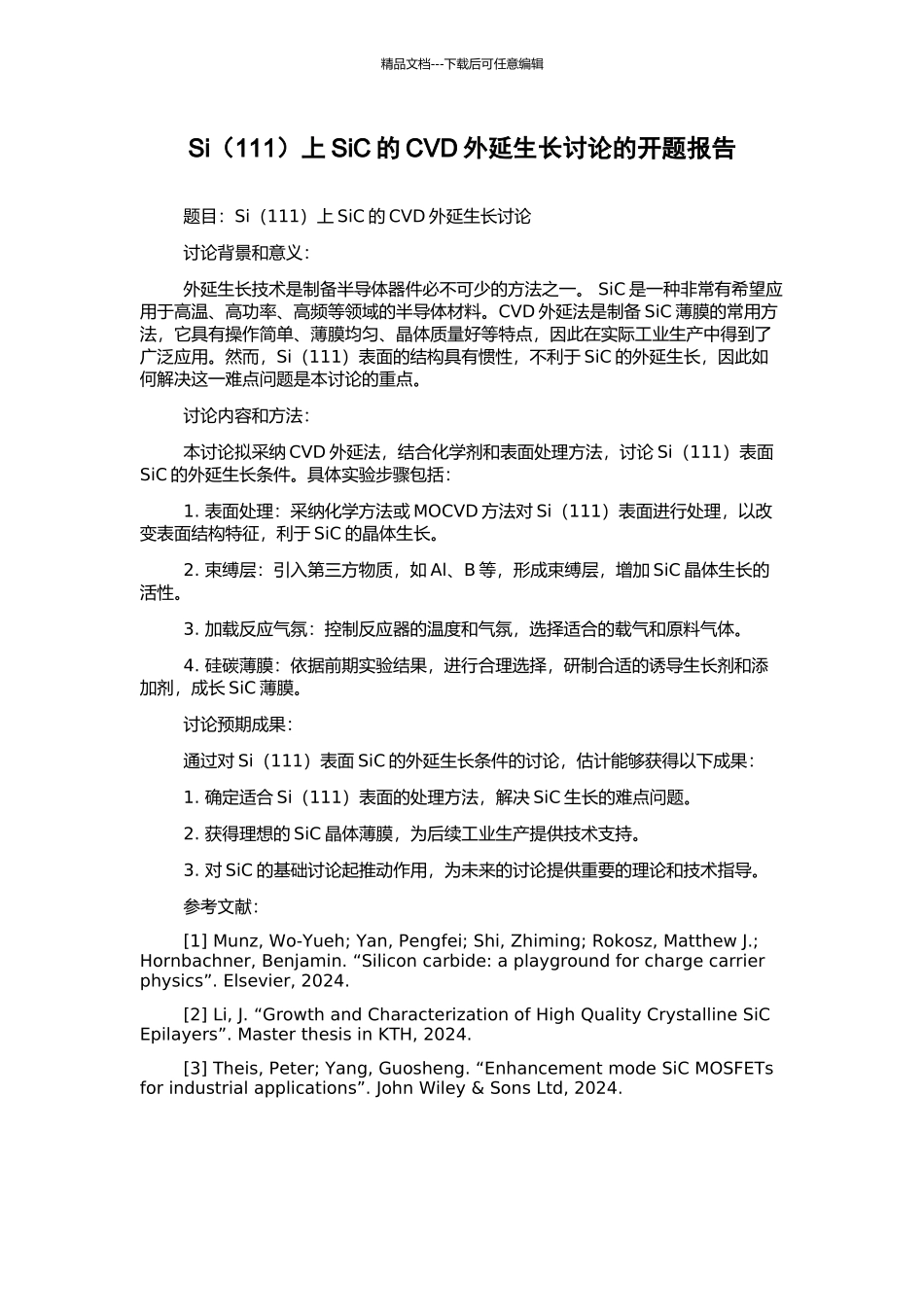

精品文档---下载后可任意编辑Si（111）上 SiC 的 CVD 外延生长讨论的开题报告题目：Si（111）上 SiC 的 CVD 外延生长讨论讨论背景和意义：外延生长技术是制备半导体器件必不可少的方法之一。 SiC 是一种非常有希望应用于高温、高功率、高频等领域的半导体材料。CVD 外延法是制备 SiC 薄膜的常用方法，它具有操作简单、薄膜均匀、晶体质量好等特点，因此在实际工业生产中得到了广泛应用。然而，Si（111）表面的结构具有惯性，不利于 SiC 的外延生长，因此如何解决这一难点问题是本讨论的重点。讨论内容和方法：本讨论拟采纳 CVD 外延法，结合化学剂和表面处理方法，讨论 Si（111）表面SiC 的外延生长条件。具体实验步骤包括：1. 表面处理：采纳化学方法或 MOCVD 方法对 Si（111）表面进行处理，以改变表面结构特征，利于 SiC 的晶体生长。2. 束缚层：引入第三方物质，如 Al、B 等，形成束缚层，增加 SiC 晶体生长的活性。3. 加载反应气氛：控制反应器的温度和气氛，选择适合的载气和原料气体。4. 硅碳薄膜：依据前期实验结果，进行合理选择，研制合适的诱导生长剂和添加剂，成长 SiC 薄膜。讨论预期成果：通过对 Si（111）表面 SiC 的外延生长条件的讨论，估计能够获得以下成果：1. 确定适合 Si（111）表面的处理方法，解决 SiC 生长的难点问题。2. 获得理想的 SiC 晶体薄膜，为后续工业生产提供技术支持。3. 对 SiC 的基础讨论起推动作用，为未来的讨论提供重要的理论和技术指导。参考文献：[1] Munz, Wo-Yueh; Yan, Pengfei; Shi, Zhiming; Rokosz, Matthew J.; Hornbachner, Benjamin. “Silicon carbide: a playground for charge carrier physics”. Elsevier, 2024.[2] Li, J. “Growth and Characterization of High Quality Crystalline SiC Epilayers”. Master thesis in KTH, 2024.[3] Theis, Peter; Yang, Guosheng. “Enhancement mode SiC MOSFETs for industrial applications”. John Wiley & Sons Ltd, 2024.
