Si异质外延生长与肖特基二极管伏安特性的研究的开题报告

Si异质外延生长与肖特基二极管伏安特性的研究的开题报告_第1页
1/2

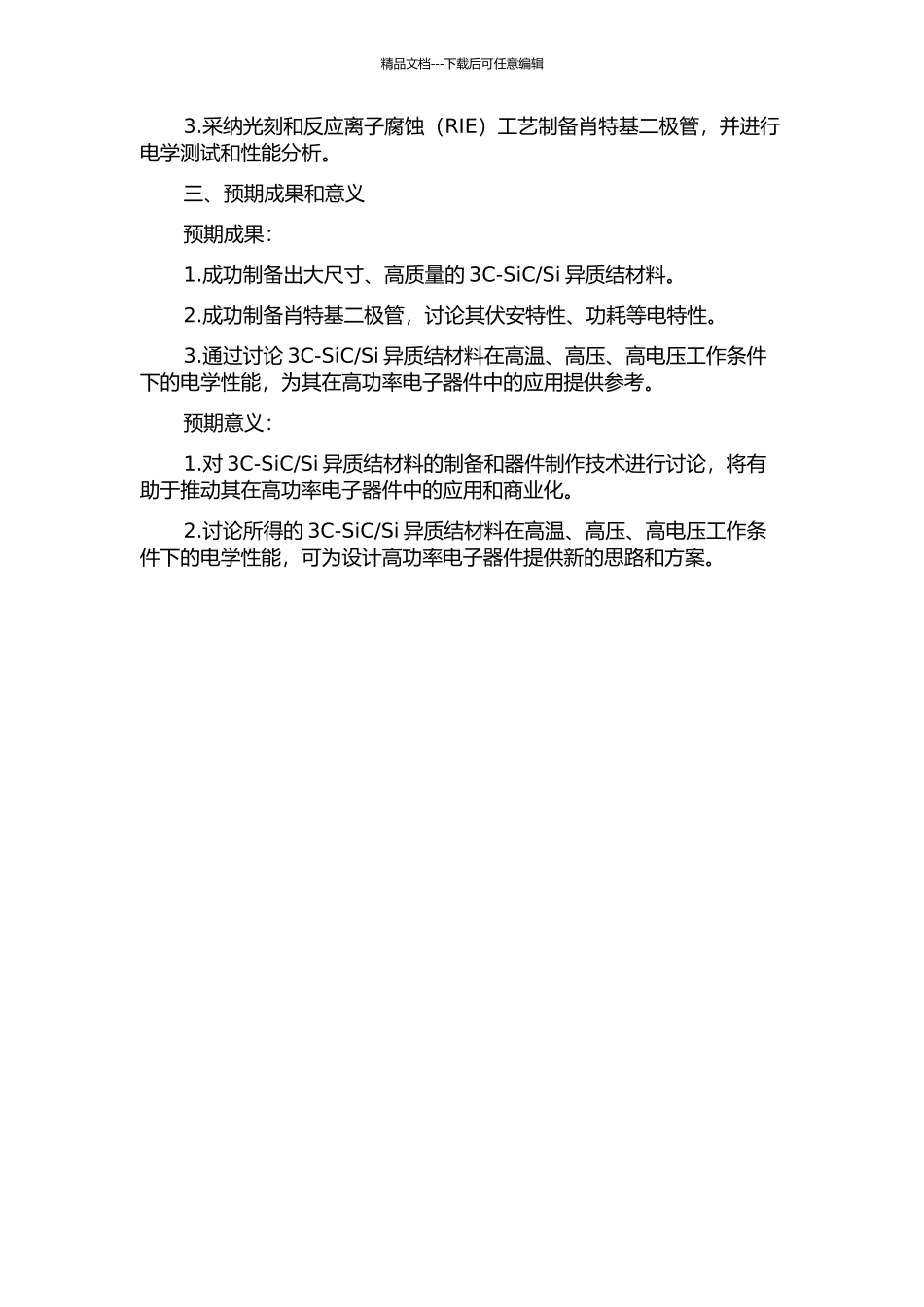

Si异质外延生长与肖特基二极管伏安特性的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑3C-SiC/Si 异质外延生长与肖特基二极管伏安特性的讨论的开题报告题目:3C-SiC/Si 异质外延生长与肖特基二极管伏安特性的讨论一、讨论背景和意义碳化硅(SiC)作为一种新型材料,具有很多优异的物理和化学性质,如高的热传导率、高的熔点、高的硬度和高的电子迁移率等。这使得它在高温、高功率、高频和辐照性能方面具有广泛的应用前景。然而,它具有一些缺点,如晶体质量不稳定、杂质多、成本高等。因此,寻找一种能够平衡价值和性能之间的关系的新兴 SIC 材料是当前讨论的热点之一。3C-SiC 是最常见的多晶 SiC 晶体相之一,它在宽温度范围内(300-800℃)具有良好的热稳定性和导热性能。它与硅(Si)可以形成 3C-SiC/Si 异质结,这种异质结具有很高的电压和电流承载能力,因此它在高功率电子器件中具有广泛的应用前景。目前,3C-SiC/Si 异质结的制备方法主要包括气相外延和分子束外延,这些方法有其自身的限制,如成本,制备难度等。还没有通过低成本且高质量的方法制备大尺寸 3C-SiC/Si 异质结的报道。肖特基二极管(SBD)是一种主要基于异质结的器件,其电气特性对材料接口的质量有很高的要求。因此,在 3C-SiC/Si 异质外延生长和SBD 器件制备过程中,第一步是优化 3C-SiC/Si 界面的结构和质量。二、讨论内容和方法讨论内容:1.优化 3C-SiC/Si 异质结的生长条件,以提高晶体质量和降低成本。2.制备肖特基二极管,讨论其伏安特性、功耗等电特性。3.讨论 3C-SiC/Si 异质结材料在高温、高压、高电压工作条件下的电学性能。讨论方法:1.采纳晶体生长技术,在单晶 Si 上外延生长 3C-SiC 薄膜并进行表征,以优化外延生长条件。2.采纳雷射脉冲退火(LPA)技术改善 3C-SiC/Si 界面的结构和质量。精品文档---下载后可任意编辑3.采纳光刻和反应离子腐蚀(RIE)工艺制备肖特基二极管,并进行电学测试和性能分析。三、预期成果和意义预期成果:1.成功制备出大尺寸、高质量的 3C-SiC/Si 异质结材料。2.成功制备肖特基二极管,讨论其伏安特性、功耗等电特性。3.通过讨论 3C-SiC/Si 异质结材料在高温、高压、高电压工作条件下的电学性能,为其在高功率电子器件中的应用提供参考。预期意义:1.对 3C-SiC/Si 异质结材料的制备和器件制作技术进行讨论,将有助于推动其在高功率电子器件中的应用和商业化。2.讨论所得的 3C-SiC/Si 异质结材料在高温、高压、高电压工作条件下的电学性能,可为设计高功率电子器件提供新的思路和方案。
