Si衬底高质量GaN材料生长的研究的开题报告

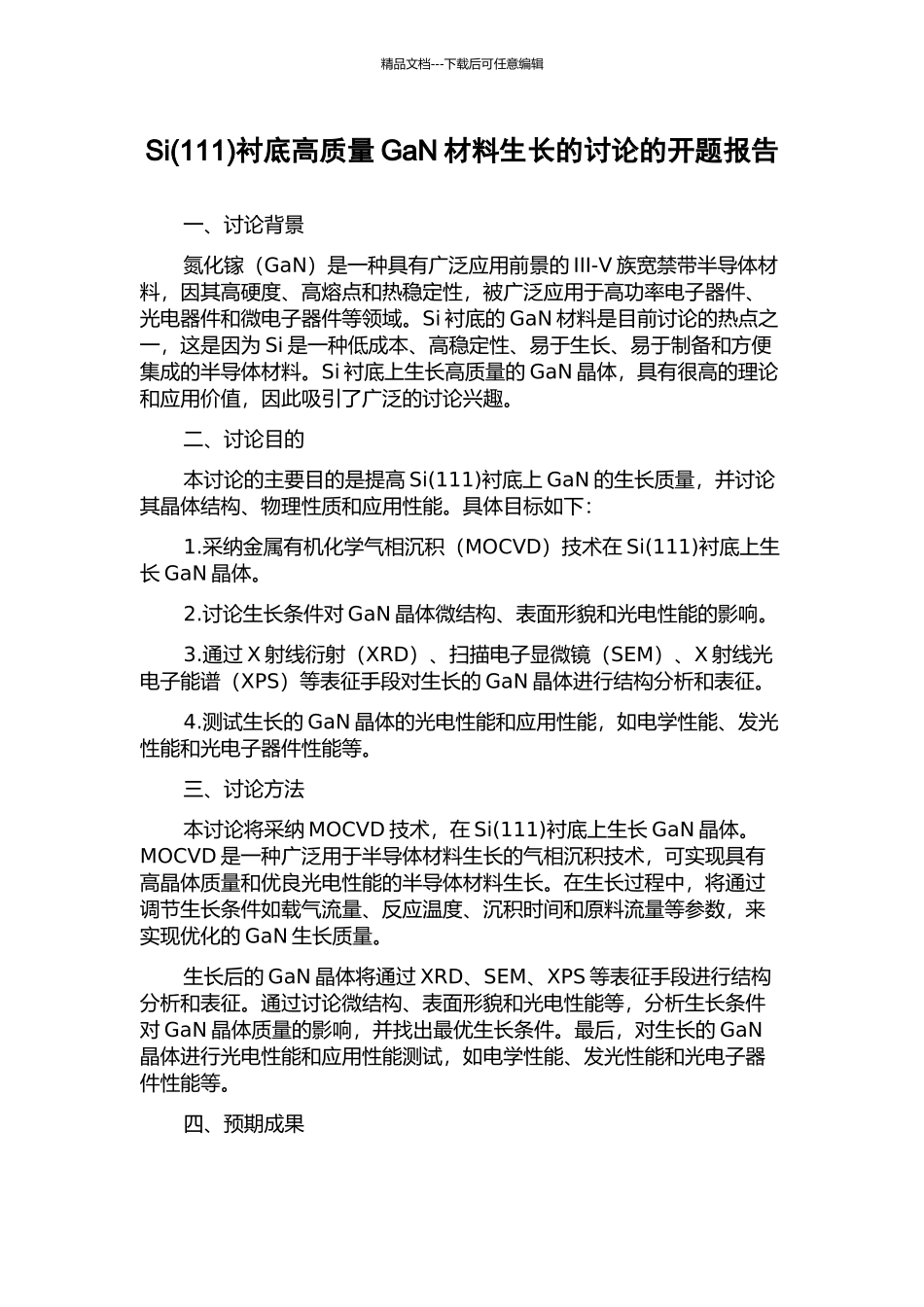

Si衬底高质量GaN材料生长的研究的开题报告_第1页
1/2

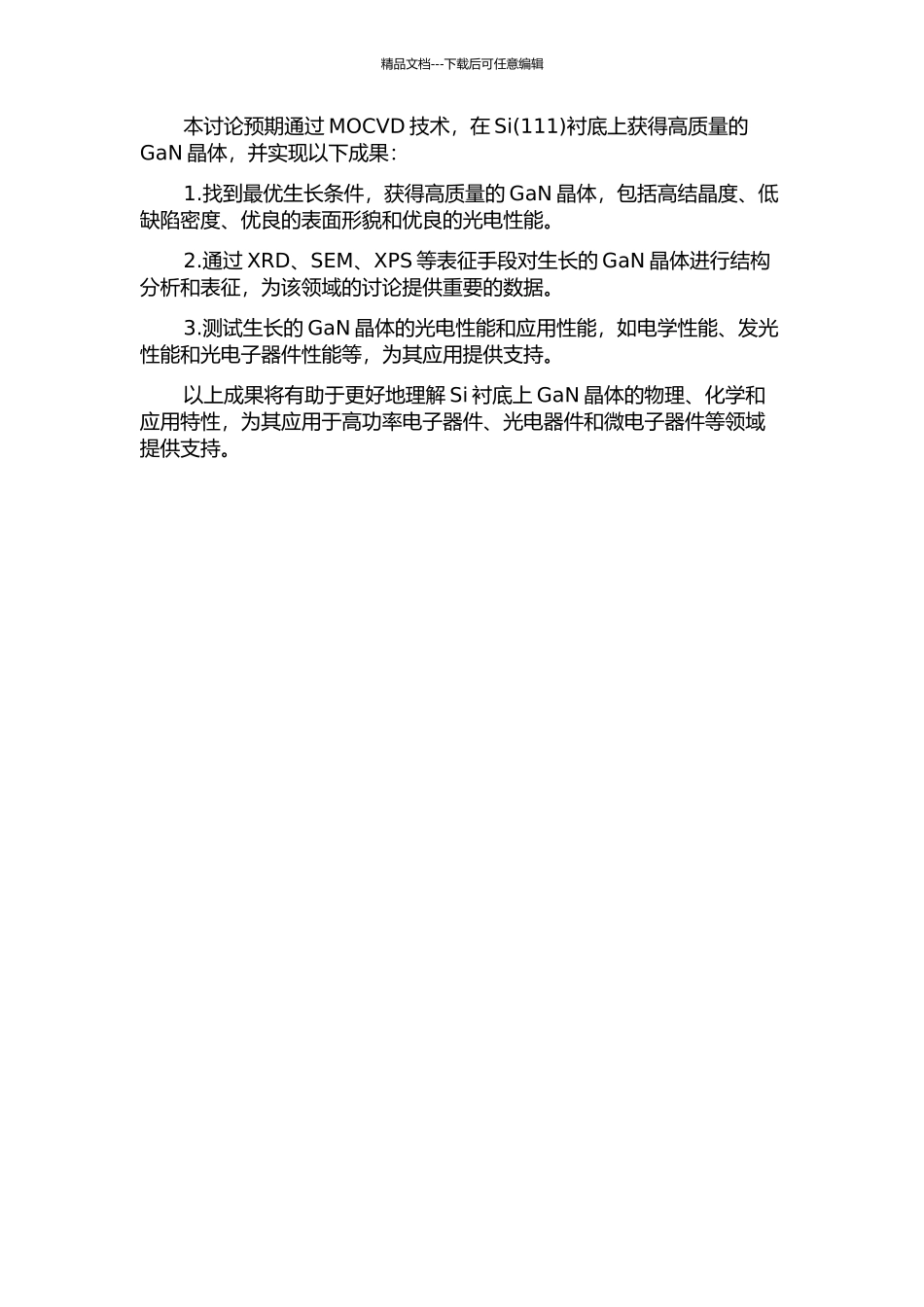

Si衬底高质量GaN材料生长的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑Si(111)衬底高质量 GaN 材料生长的讨论的开题报告一、讨论背景氮化镓(GaN)是一种具有广泛应用前景的 III-V 族宽禁带半导体材料,因其高硬度、高熔点和热稳定性,被广泛应用于高功率电子器件、光电器件和微电子器件等领域。Si 衬底的 GaN 材料是目前讨论的热点之一,这是因为 Si 是一种低成本、高稳定性、易于生长、易于制备和方便集成的半导体材料。Si 衬底上生长高质量的 GaN 晶体,具有很高的理论和应用价值,因此吸引了广泛的讨论兴趣。二、讨论目的本讨论的主要目的是提高 Si(111)衬底上 GaN 的生长质量,并讨论其晶体结构、物理性质和应用性能。具体目标如下:1.采纳金属有机化学气相沉积(MOCVD)技术在 Si(111)衬底上生长 GaN 晶体。2.讨论生长条件对 GaN 晶体微结构、表面形貌和光电性能的影响。3.通过 X 射线衍射(XRD)、扫描电子显微镜(SEM)、X 射线光电子能谱(XPS)等表征手段对生长的 GaN 晶体进行结构分析和表征。4.测试生长的 GaN 晶体的光电性能和应用性能,如电学性能、发光性能和光电子器件性能等。三、讨论方法本讨论将采纳 MOCVD 技术,在 Si(111)衬底上生长 GaN 晶体。MOCVD 是一种广泛用于半导体材料生长的气相沉积技术,可实现具有高晶体质量和优良光电性能的半导体材料生长。在生长过程中,将通过调节生长条件如载气流量、反应温度、沉积时间和原料流量等参数,来实现优化的 GaN 生长质量。生长后的 GaN 晶体将通过 XRD、SEM、XPS 等表征手段进行结构分析和表征。通过讨论微结构、表面形貌和光电性能等,分析生长条件对 GaN 晶体质量的影响,并找出最优生长条件。最后,对生长的 GaN晶体进行光电性能和应用性能测试,如电学性能、发光性能和光电子器件性能等。四、预期成果精品文档---下载后可任意编辑本讨论预期通过 MOCVD 技术,在 Si(111)衬底上获得高质量的GaN 晶体,并实现以下成果:1.找到最优生长条件,获得高质量的 GaN 晶体,包括高结晶度、低缺陷密度、优良的表面形貌和优良的光电性能。2.通过 XRD、SEM、XPS 等表征手段对生长的 GaN 晶体进行结构分析和表征,为该领域的讨论提供重要的数据。3.测试生长的 GaN 晶体的光电性能和应用性能,如电学性能、发光性能和光电子器件性能等,为其应用提供支持。以上成果将有助于更好地理解 Si 衬底上 GaN 晶体的物理、化学和应用特性,为其应用于高功率电子器件、光电器件和微电子器件等领域提供支持。
