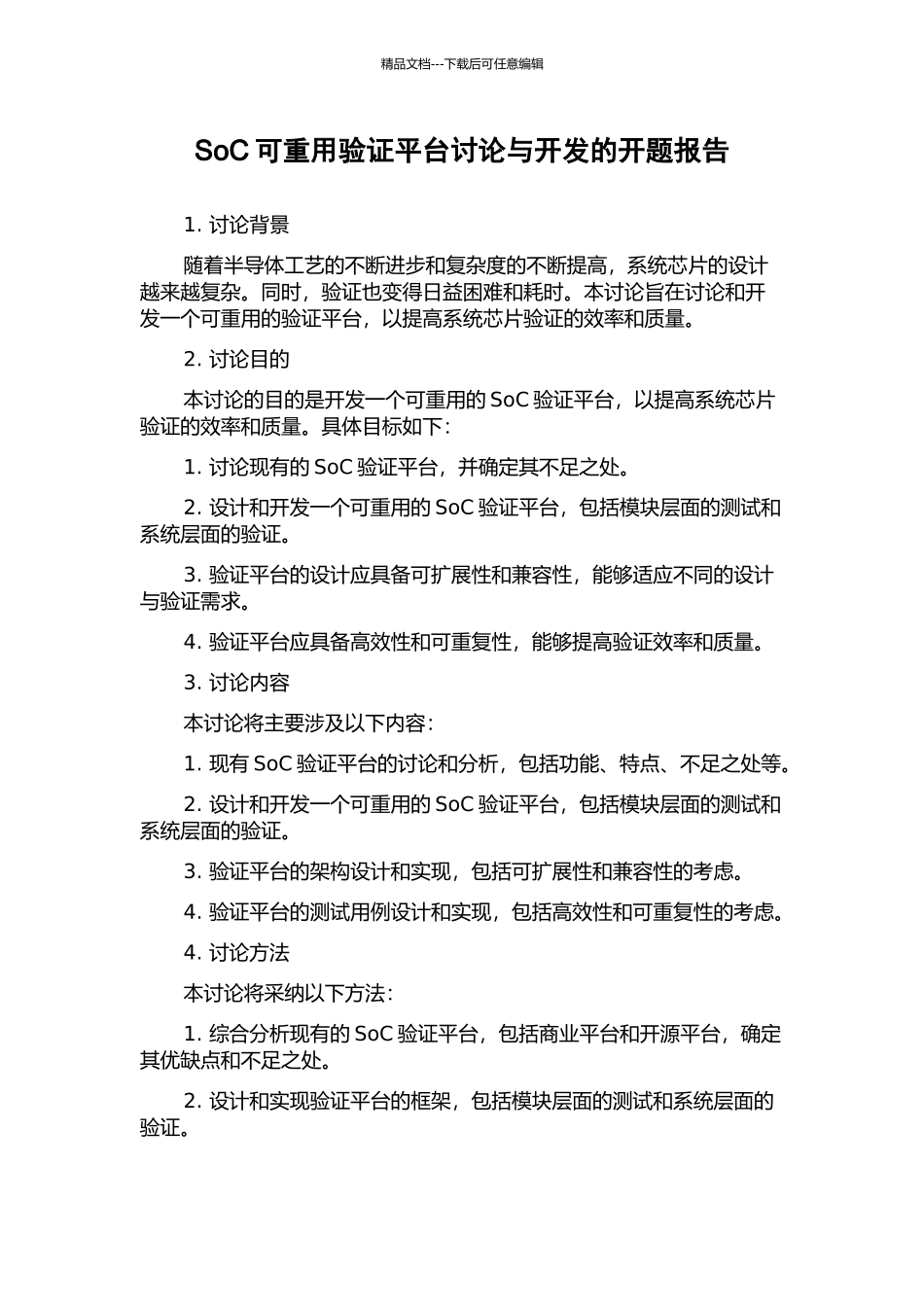

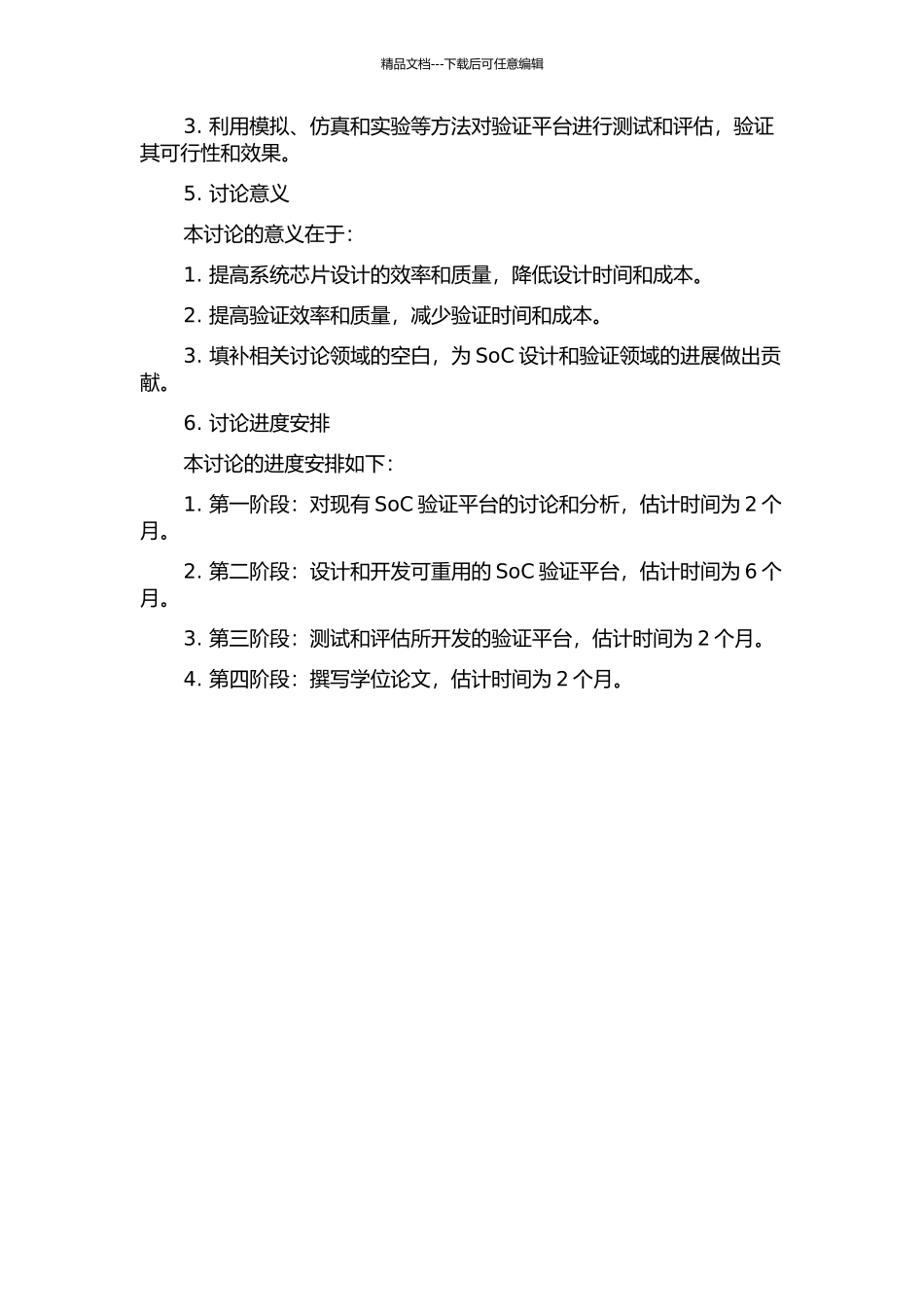

SoC可重用验证平台研究与开发的开题报告

精品文档---下载后可任意编辑SoC 可重用验证平台讨论与开发的开题报告1. 讨论背景随着半导体工艺的不断进步和复杂度的不断提高，系统芯片的设计越来越复杂。同时，验证也变得日益困难和耗时。本讨论旨在讨论和开发一个可重用的验证平台，以提高系统芯片验证的效率和质量。2. 讨论目的本讨论的目的是开发一个可重用的 SoC 验证平台，以提高系统芯片验证的效率和质量。具体目标如下：1. 讨论现有的 SoC 验证平台，并确定其不足之处。2. 设计和开发一个可重用的 SoC 验证平台，包括模块层面的测试和系统层面的验证。3. 验证平台的设计应具备可扩展性和兼容性，能够适应不同的设计与验证需求。4. 验证平台应具备高效性和可重复性，能够提高验证效率和质量。3. 讨论内容本讨论将主要涉及以下内容：1. 现有 SoC 验证平台的讨论和分析，包括功能、特点、不足之处等。2. 设计和开发一个可重用的 SoC 验证平台，包括模块层面的测试和系统层面的验证。3. 验证平台的架构设计和实现，包括可扩展性和兼容性的考虑。4. 验证平台的测试用例设计和实现，包括高效性和可重复性的考虑。4. 讨论方法本讨论将采纳以下方法：1. 综合分析现有的 SoC 验证平台，包括商业平台和开源平台，确定其优缺点和不足之处。2. 设计和实现验证平台的框架，包括模块层面的测试和系统层面的验证。精品文档---下载后可任意编辑3. 利用模拟、仿真和实验等方法对验证平台进行测试和评估，验证其可行性和效果。5. 讨论意义本讨论的意义在于：1. 提高系统芯片设计的效率和质量，降低设计时间和成本。2. 提高验证效率和质量，减少验证时间和成本。3. 填补相关讨论领域的空白，为 SoC 设计和验证领域的进展做出贡献。6. 讨论进度安排本讨论的进度安排如下：1. 第一阶段：对现有 SoC 验证平台的讨论和分析，估计时间为 2 个月。2. 第二阶段：设计和开发可重用的 SoC 验证平台，估计时间为 6 个月。3. 第三阶段：测试和评估所开发的验证平台，估计时间为 2 个月。4. 第四阶段：撰写学位论文，估计时间为 2 个月。
