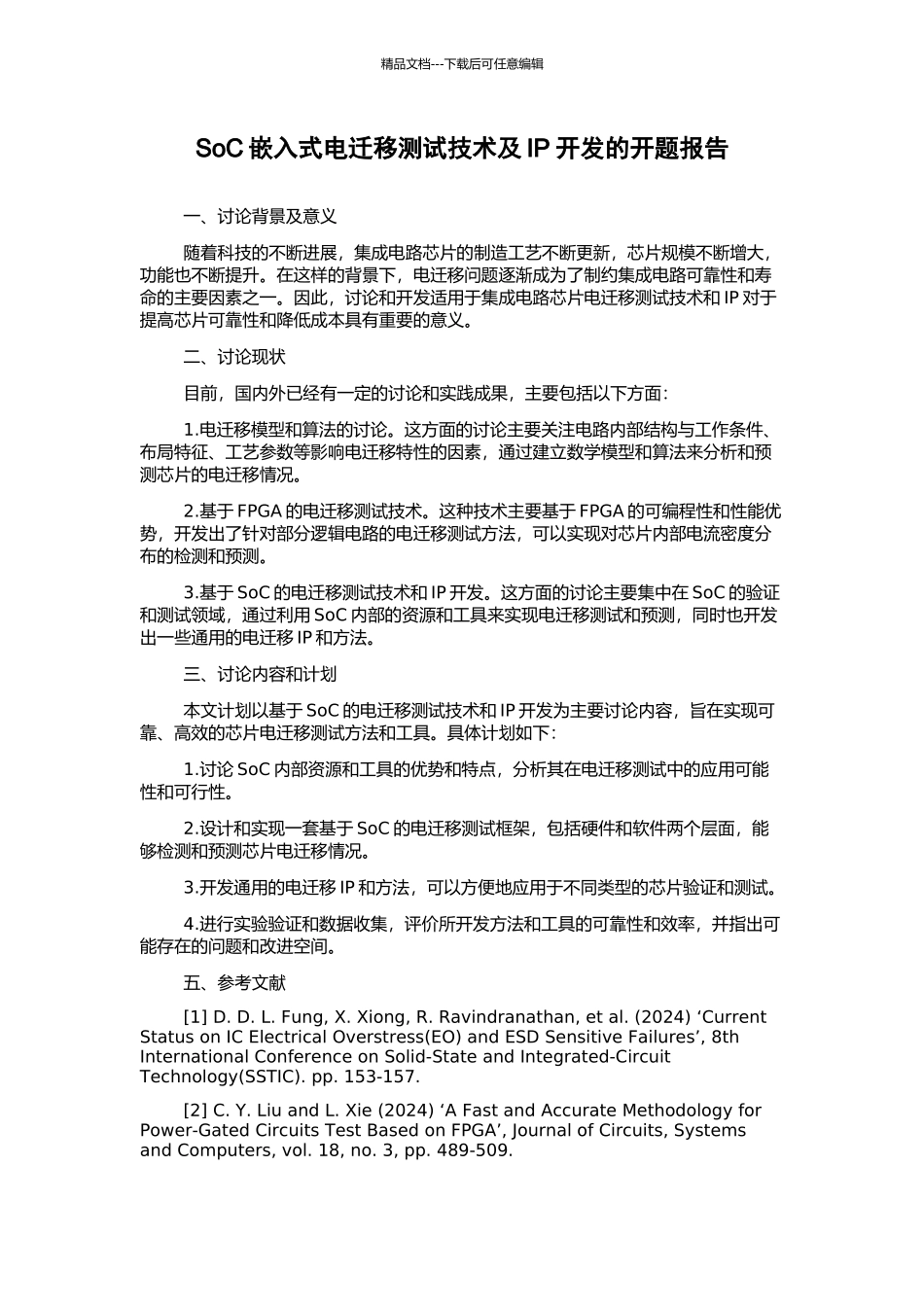

SoC嵌入式电迁移测试技术及IP开发的开题报告VIP专享

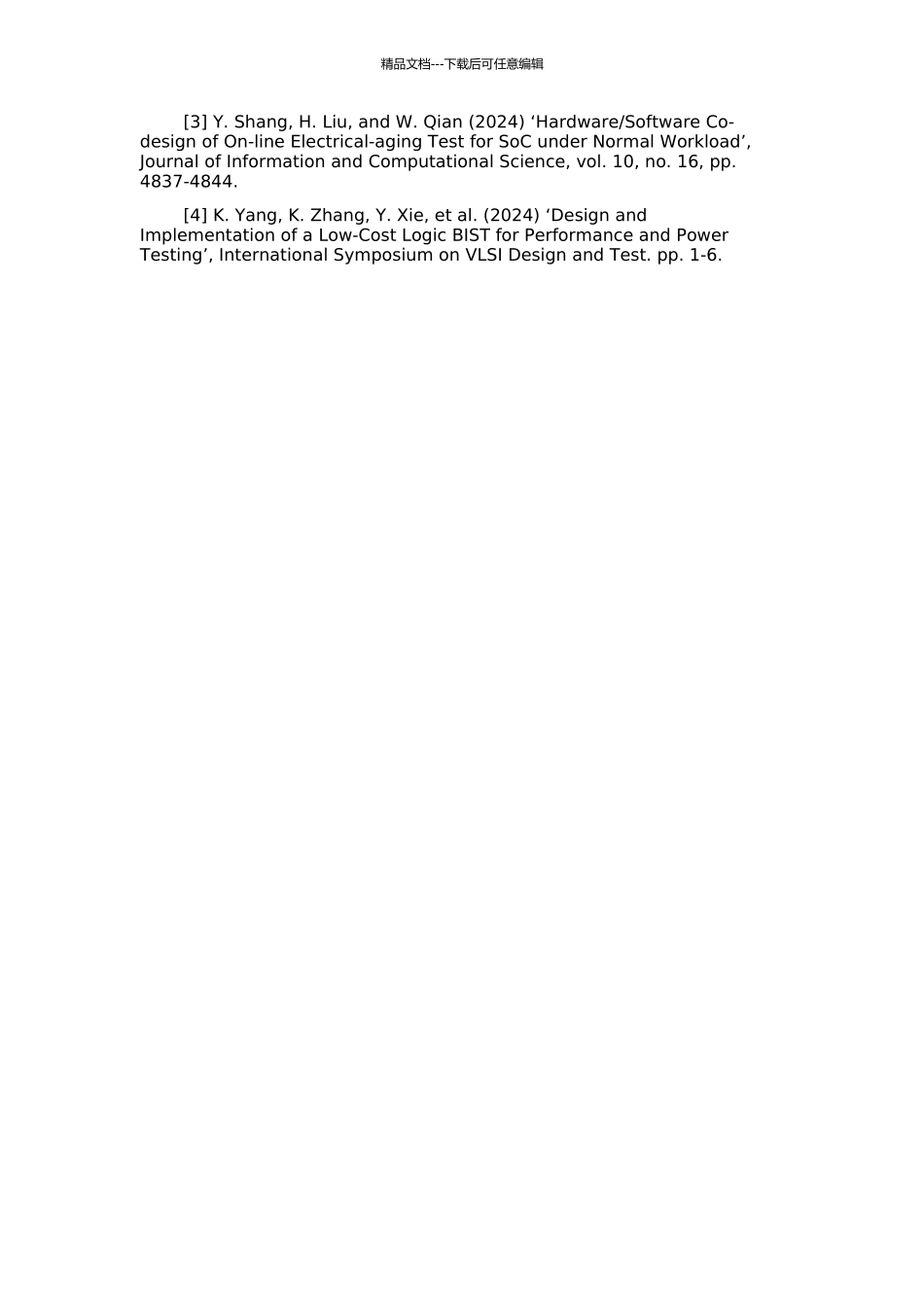

精品文档---下载后可任意编辑SoC 嵌入式电迁移测试技术及 IP 开发的开题报告一、讨论背景及意义随着科技的不断进展，集成电路芯片的制造工艺不断更新，芯片规模不断增大，功能也不断提升。在这样的背景下，电迁移问题逐渐成为了制约集成电路可靠性和寿命的主要因素之一。因此，讨论和开发适用于集成电路芯片电迁移测试技术和 IP 对于提高芯片可靠性和降低成本具有重要的意义。二、讨论现状目前，国内外已经有一定的讨论和实践成果，主要包括以下方面：1.电迁移模型和算法的讨论。这方面的讨论主要关注电路内部结构与工作条件、布局特征、工艺参数等影响电迁移特性的因素，通过建立数学模型和算法来分析和预测芯片的电迁移情况。2.基于 FPGA 的电迁移测试技术。这种技术主要基于 FPGA 的可编程性和性能优势，开发出了针对部分逻辑电路的电迁移测试方法，可以实现对芯片内部电流密度分布的检测和预测。3.基于 SoC 的电迁移测试技术和 IP 开发。这方面的讨论主要集中在 SoC 的验证和测试领域，通过利用 SoC 内部的资源和工具来实现电迁移测试和预测，同时也开发出一些通用的电迁移 IP 和方法。三、讨论内容和计划本文计划以基于 SoC 的电迁移测试技术和 IP 开发为主要讨论内容，旨在实现可靠、高效的芯片电迁移测试方法和工具。具体计划如下：1.讨论 SoC 内部资源和工具的优势和特点，分析其在电迁移测试中的应用可能性和可行性。2.设计和实现一套基于 SoC 的电迁移测试框架，包括硬件和软件两个层面，能够检测和预测芯片电迁移情况。3.开发通用的电迁移 IP 和方法，可以方便地应用于不同类型的芯片验证和测试。4.进行实验验证和数据收集，评价所开发方法和工具的可靠性和效率，并指出可能存在的问题和改进空间。五、参考文献[1] D. D. L. Fung, X. Xiong, R. Ravindranathan, et al. (2024) ‘Current Status on IC Electrical Overstress(EO) and ESD Sensitive Failures’, 8th International Conference on Solid-State and Integrated-Circuit Technology(SSTIC). pp. 153-157.[2] C. Y. Liu and L. Xie (2024) ‘A Fast and Accurate Methodology for Power-Gated Circuits Test Based on FPGA’, Journal of Circuits, Systems and Computers, vol. 18, no. 3, pp. 489-509.精品文档---下载后可任意编辑[3] Y. Shang, H. Liu, and W. Qian (2024) ‘Hardware/Software Co-design of On-line Electrical-aging Test for SoC under Normal Workload’, Journal of Information and Computational Science, vol. 10, no. 16, pp. 4837-4844.[4] K. Yang, K. Zhang, Y. Xie, et al. (2024) ‘Design and Implementation of a Low-Cost Logic BIST for Performance and Power Testing’, International Symposium on VLSI Design and Test. pp. 1-6.
