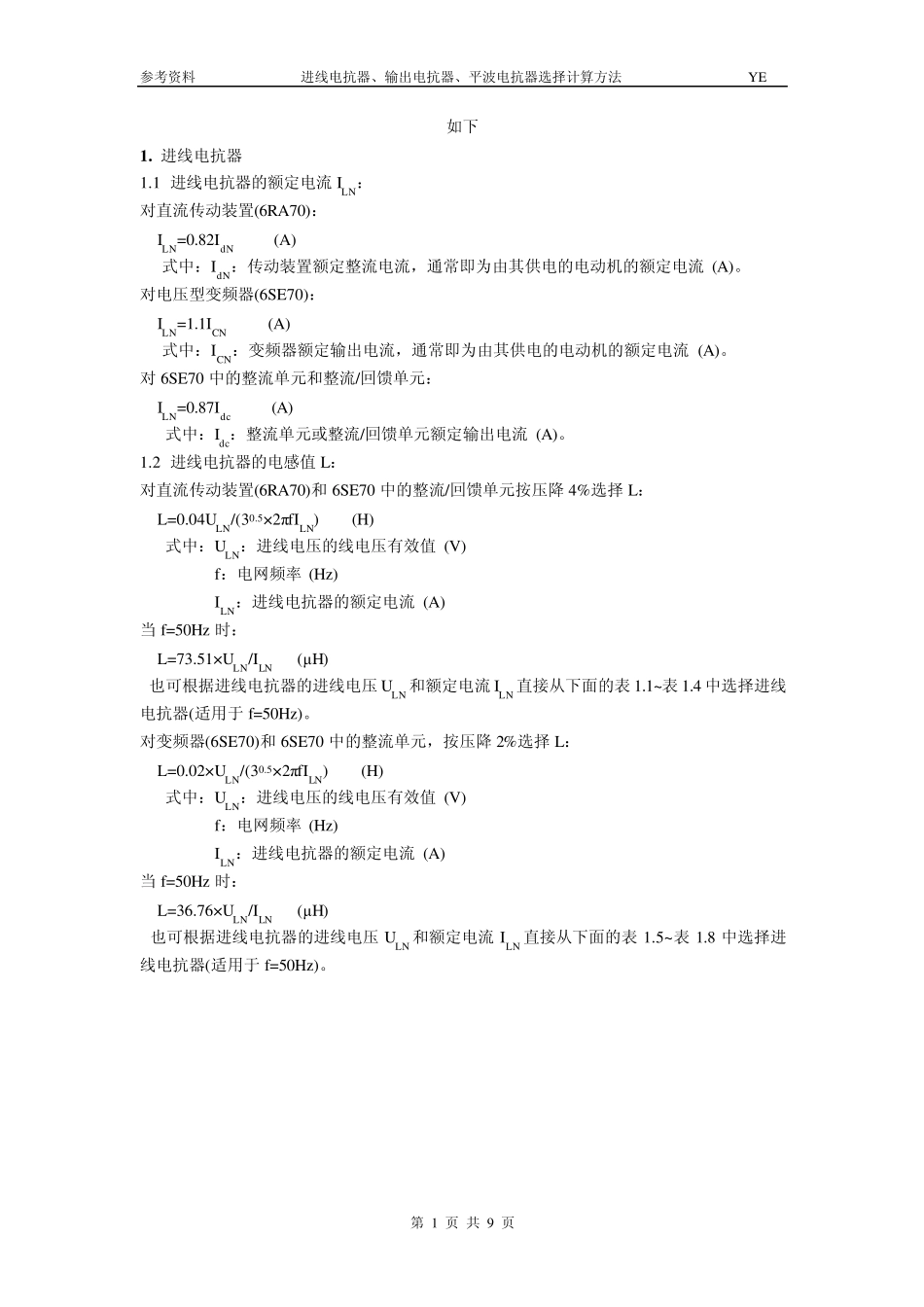

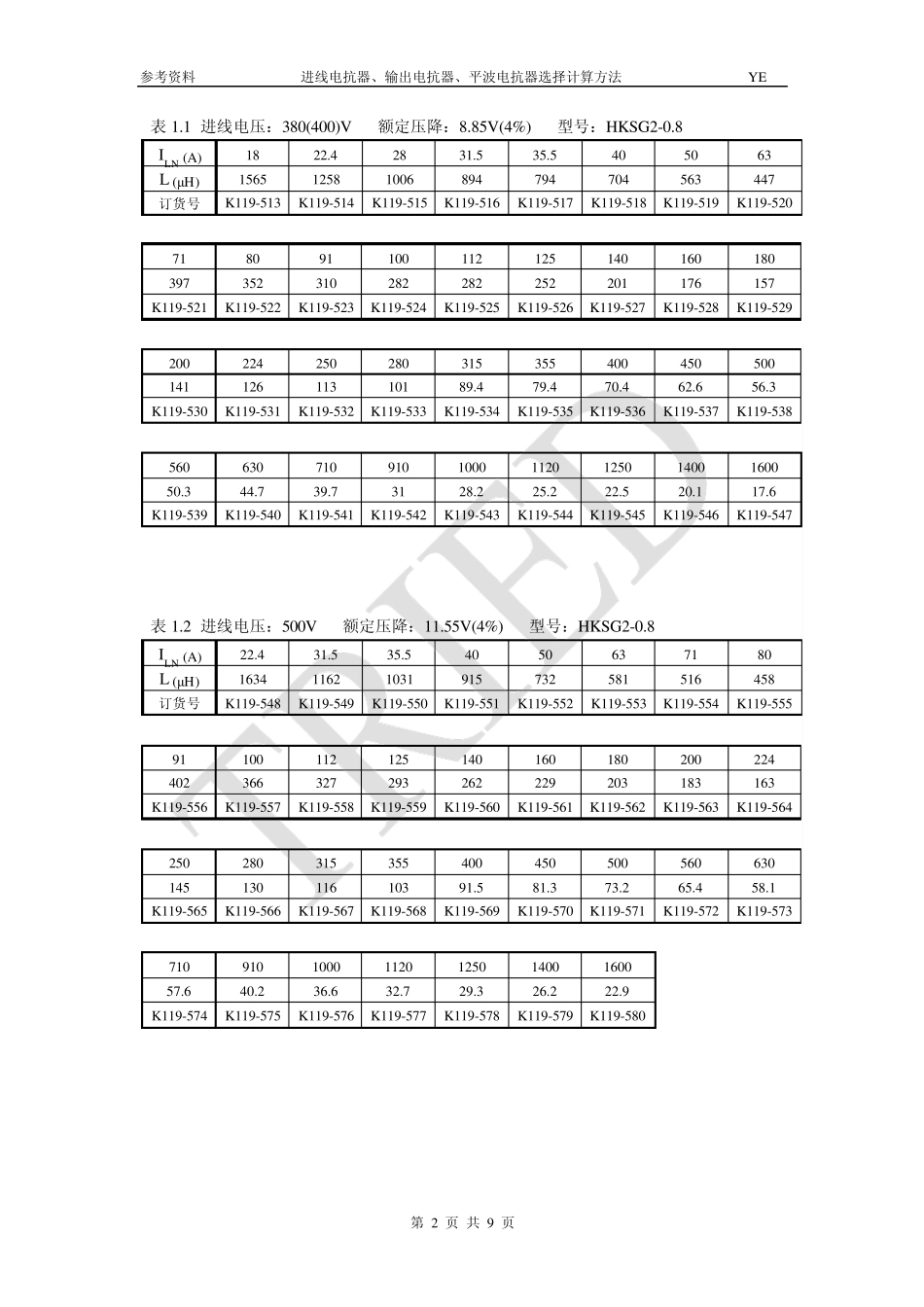

参考资料 进线电抗器、输出电抗器、平波电抗器选择计算方法 YE 第 1 页 共 9 页 如下 1 . 进线电抗器 1.1 进线电抗器的额定电流 ILN： 对直流传动装置(6RA70)： ILN=0.82IdN (A) 式中：IdN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A)。 对电压型变频器(6SE70)： ILN=1.1ICN (A) 式中：ICN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A)。 对 6SE70 中的整流单元和整流/回馈单元： ILN=0.87Idc (A) 式中：Idc：整流单元或整流/回馈单元额定输出电流 (A)。 1.2 进线电抗器的电感值 L： 对直流传动装置(6RA70)和 6SE70 中的整流/回馈单元按压降 4%选择 L： L=0.04ULN/(30.5×2πfILN) (H) 式中：ULN：进线电压的线电压有效值 (V) f：电网频率 (Hz) ILN：进线电抗器的额定电流 (A) 当 f=50Hz 时： L=73.51×ULN/ILN (μH) 也可根据进线电抗器的进线电压 ULN 和额定电流 ILN 直接从下面的表 1.1~表 1.4 中选择进线电抗器(适用于 f=50Hz)。 对变频器(6SE70)和 6SE70 中的整流单元，按压降 2%选择 L： L=0.02×ULN/(30.5×2πfILN) (H) 式中：ULN：进线电压的线电压有效值 (V) f：电网频率 (Hz) ILN：进线电抗器的额定电流 (A) 当 f=50Hz 时： L=36.76×ULN/ILN (μH) 也可根据进线电抗器的进线电压 ULN 和额定电流 ILN 直接从下面的表 1.5~表 1.8 中选择进线电抗器(适用于 f=50Hz)。 参考资料 进线电抗器、输出电抗器、平波电抗器选择计算方法 Y E 第 2 页 共 9 页 表 1.1 进线电压：380(400)V 额定压降：8.85V (4%) 型号：HKSG2-0.8 ILN (A) 18 22.4 28 31.5 35.5 40 50 63 L (μH) 1565 1258 1006 894 794 704 563 447 订货号 K119-513 K119-514 K119-515 K119-516 K119-517 K119-518 K119-519 K119-520 71 80 91 100 112 125 140 160 180 397 352 310 282 282 252 201 176 157 K119-521 K119-522 K119-523 K119-524 K119-525 K119-526 K119-527 K119-528 K119-529 200 224 250 280 315 355 400 450 500 141 126 113 101 89.4 79.4 70.4 62.6 56.3 K119-530 K119-531 K119-532 K119-533 K119-534 K119-535 K119-536 K119-537 K119-538 560 630 710 910 1000 1120 1250 1400 1600 50.3 44.7 39.7 3...
