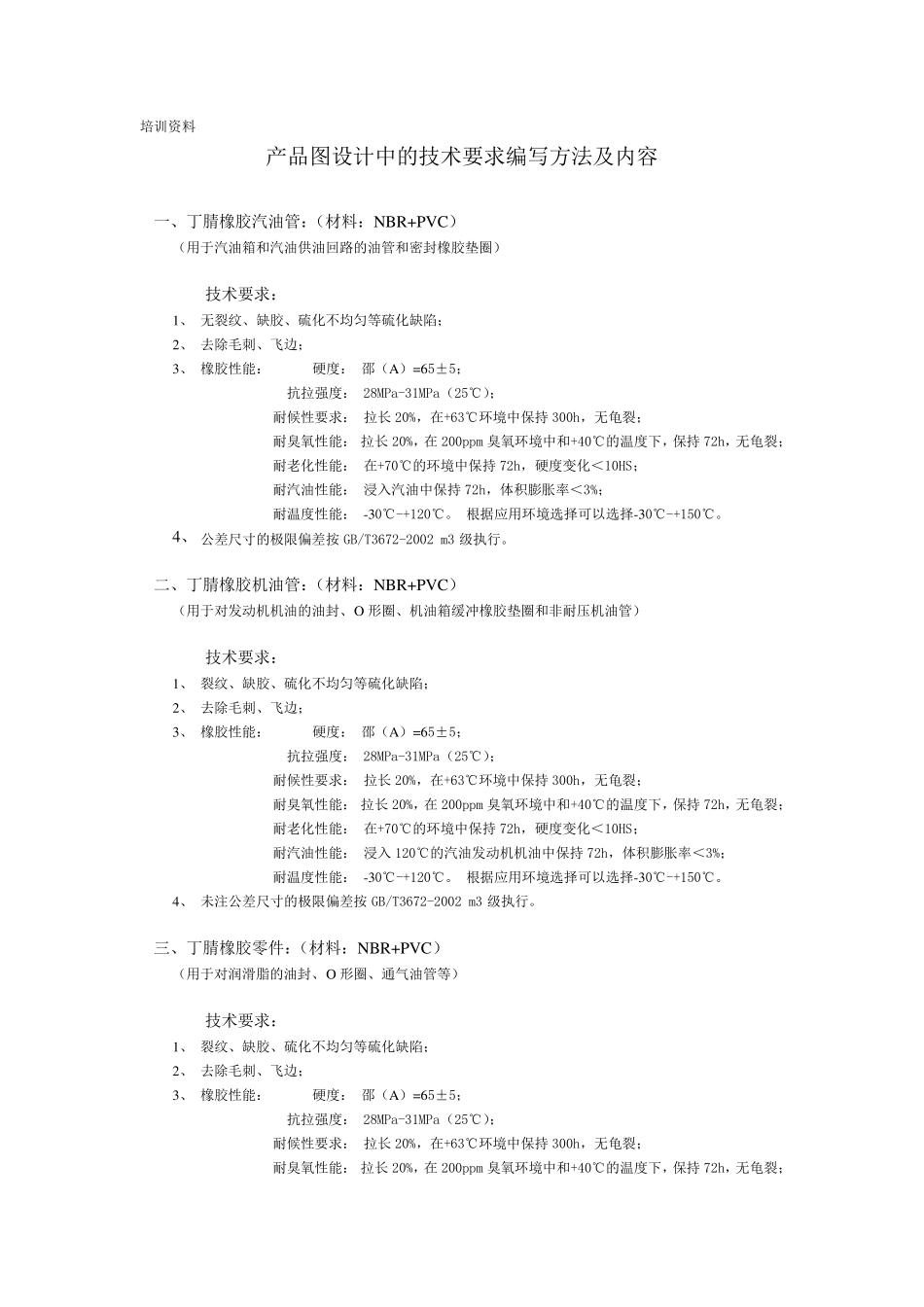

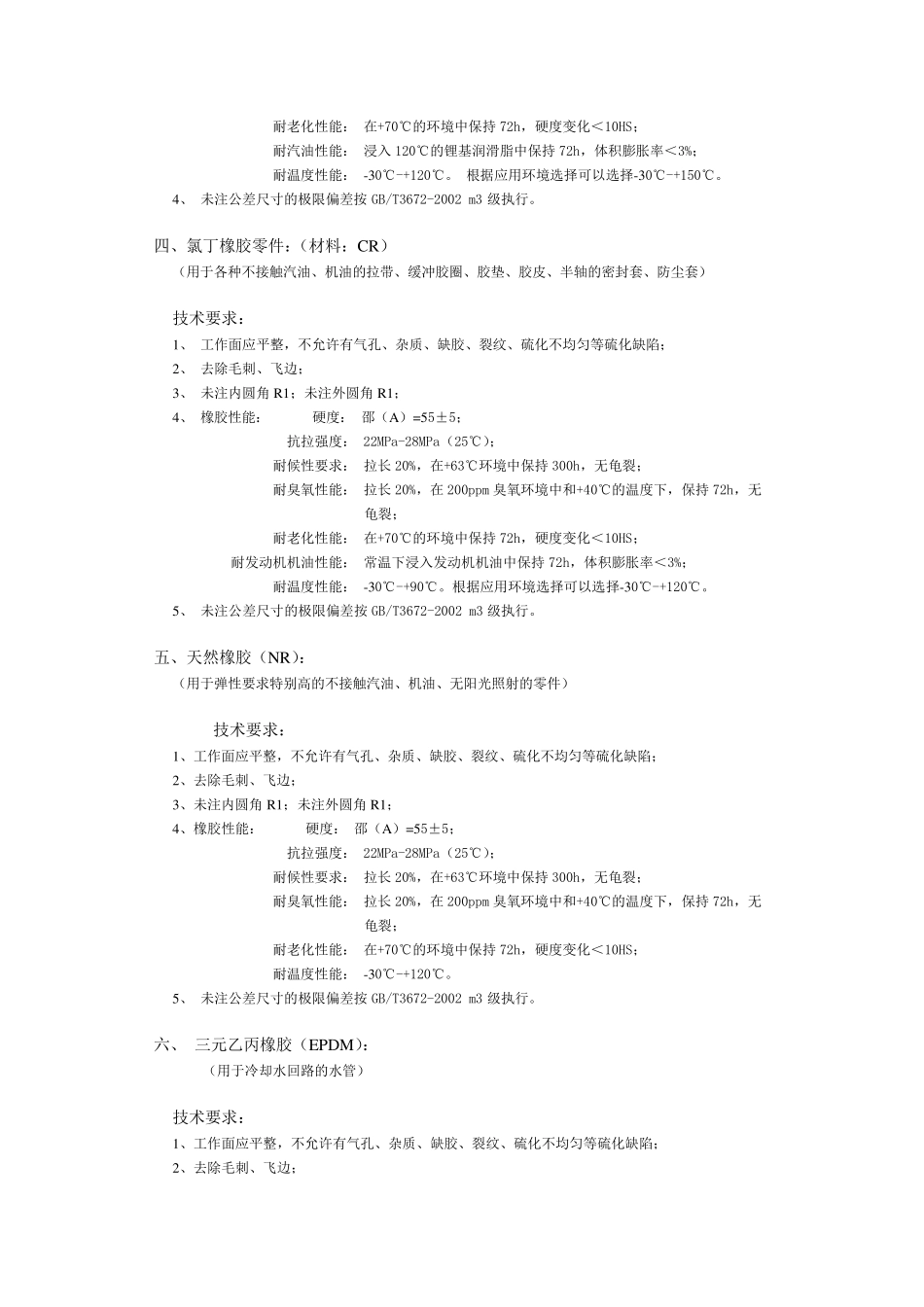

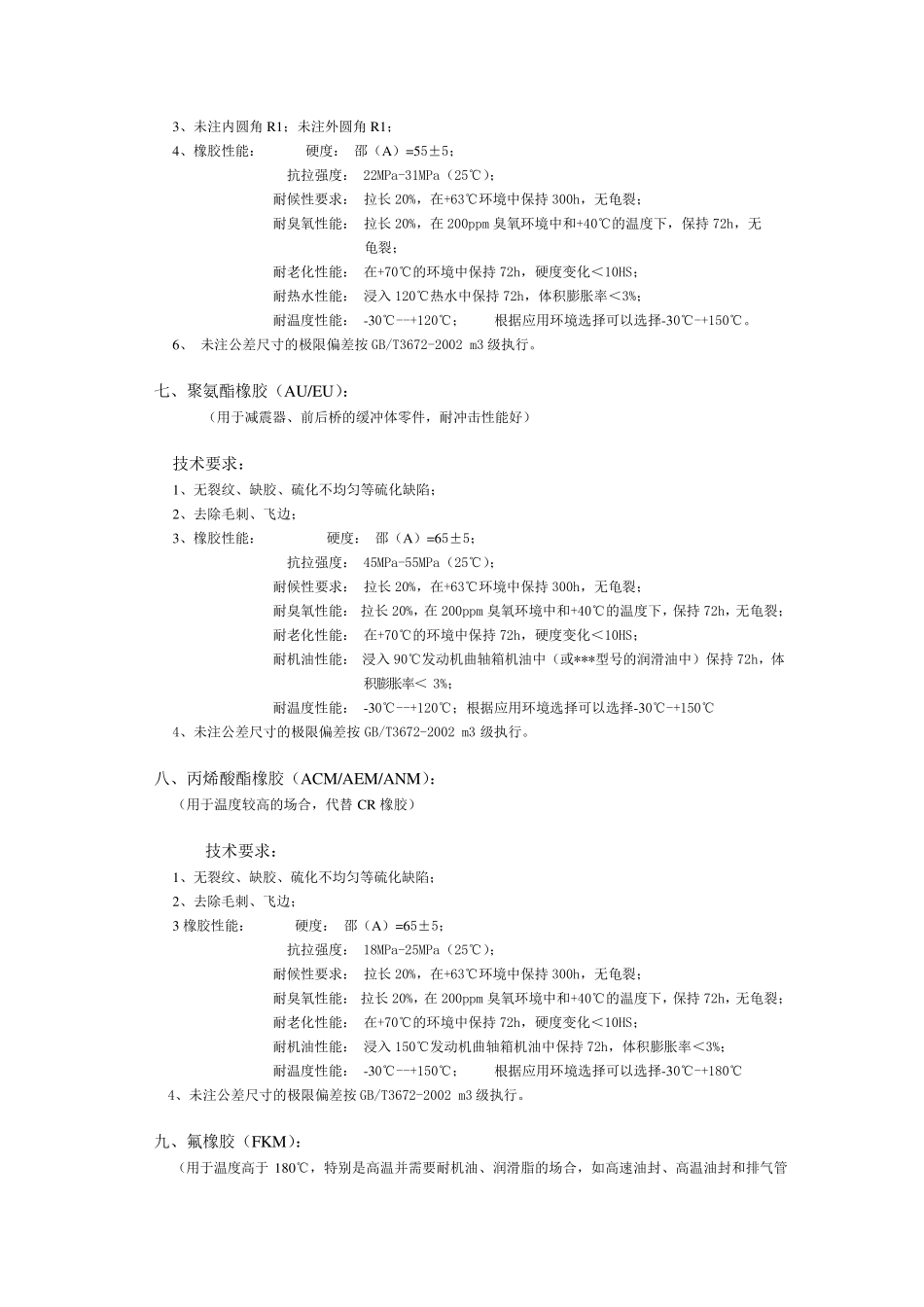

培训资料 产品图设计中的技术要求编写方法及内容 一、丁腈橡胶汽油管:(材料:NBR+PVC) (用于汽油箱和汽油供油回路的油管和密封橡胶垫圈) 技术要求: 1、 无裂纹、缺胶、硫化不均匀等硫化缺陷; 2、 去除毛刺、飞边; 3、 橡胶性能: 硬度: 邵(A)=65±5; 抗拉强度: 28MPa-31MPa(25℃); 耐候性要求: 拉长 20%,在+63℃环境中保持 300h,无龟裂; 耐臭氧性能: 拉长 20%,在 200ppm 臭氧环境中和+40℃的温度下,保持 72h,无龟裂; 耐老化性能: 在+70℃的环境中保持 72h,硬度变化<10HS; 耐汽油性能: 浸入汽油中保持 72h,体积膨胀率<3%; 耐温度性能: -30℃-+120℃。 根据应用环境选择可以选择-30℃-+150℃。 4、 公差尺寸的极限偏差按 GB/T3672-2002 m3 级执行。 二、丁腈橡胶机油管:(材料:NBR+PVC) (用于对发动机机油的油封、O 形圈、机油箱缓冲橡胶垫圈和非耐压机油管) 技术要求: 1、 裂纹、缺胶、硫化不均匀等硫化缺陷; 2、 去除毛刺、飞边; 3、 橡胶性能: 硬度: 邵(A)=65±5; 抗拉强度: 28MPa-31MPa(25℃); 耐候性要求: 拉长 20%,在+63℃环境中保持 300h,无龟裂; 耐臭氧性能: 拉长 20%,在 200ppm 臭氧环境中和+40℃的温度下,保持 72h,无龟裂; 耐老化性能: 在+70℃的环境中保持 72h,硬度变化<10HS; 耐汽油性能: 浸入 120℃的汽油发动机机油中保持 72h,体积膨胀率<3%; 耐温度性能: -30℃-+120℃。 根据应用环境选择可以选择-30℃-+150℃。 4、 未注公差尺寸的极限偏差按 GB/T3672-2002 m3 级执行。 三、丁腈橡胶零件:(材料:NBR+PVC) (用于对润滑脂的油封、O 形圈、通气油管等) 技术要求: 1、 裂纹、缺胶、硫化不均匀等硫化缺陷; 2、 去除毛刺、飞边; 3、 橡胶性能: 硬度: 邵(A)=65±5; 抗拉强度: 28MPa-31MPa(25℃); 耐候性要求: 拉长 20%,在+63℃环境中保持 300h,无龟裂; 耐臭氧性能: 拉长 20%,在 200ppm 臭氧环境中和+40℃的温度下,保持 72h,无龟裂; 耐老化性能: 在+70℃的环境中保持72h,硬度变化<10HS; 耐汽油性能: 浸入120℃的锂基润滑脂中保持72h,体积膨胀率<3%; 耐温度性能: -30℃-+120℃。 根据应用环境选择可以选择-30℃-+150℃。 4、 未注公差尺寸的极限偏差按GB/T3672-2002 m3 级执行。 四、氯丁橡胶零件:(材料:C...
