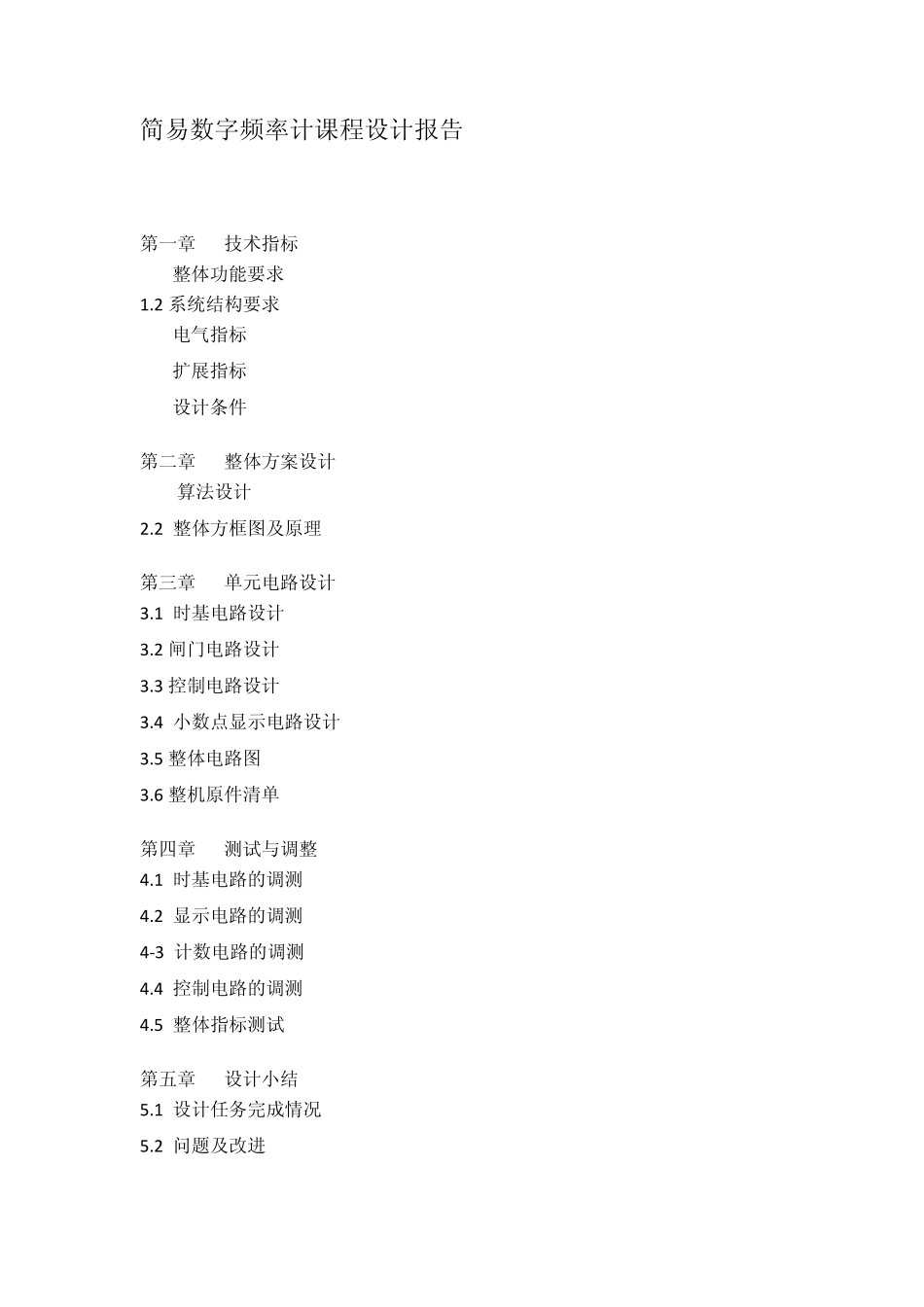

简易数字频率计设计报告 吉首大学 设计内容： 1、测量信号：方波 、正弦波、三角波； 2、测量频率范围: 1Hz~9999Hz； 3、显示方式：4 位十进制数显示； 4、时基电路由 由 555 构成的多谐振荡器产生（当标准时间的精度要求较高时，应通过晶体振荡器分频获得）； 5、当被测信号的频率超出测量范围时，报警。 设计报告书写格式： 1、选题介绍和设计系统实现的功能； 2、系统设计结构框图及原理； 3、采用芯片简介； 4、设计的完整电路以及仿真结果； 5、Protel 绘制的电路原理图； 6、制作的 PCB； 7、课程设计过程心得体会（负责了哪些内容、学到了什么、遇到的难题及解决方法等）。 电子课程设计过程： 系统设计→在Multisim2001 下仿真→应用 Protel 99SE 绘制电路原理图→制作 PCB→撰写设计报告简易数字频率计课程设计报告 第一章 技术指标 1.1整体功能要求 1 .2 系统结构要求 1.3电气指标 1.4扩展指标 1.5设计条件 第二章 整体方案设计 2.1 算法设计 2 .2 整体方框图及原理 第三章 单元电路设计 3 .1 时基电路设计 3 .2 闸门电路设计 3 .3 控制电路设计 3 .4 小数点显示电路设计 3 .5 整体电路图 3 .6 整机原件清单 第四章 测试与调整 4 .1 时基电路的调测 4 .2 显示电路的调测 4 -3 计数电路的调测 4 .4 控制电路的调测 4 .5 整体指标测试 第五章 设计小结 5 .1 设计任务完成情况 5 .2 问题及改进 5 .3 心得体会 附录 参考文献 第一章 技术指标 1. 整体功能要求 频率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。 2. 系统结构要求 数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入测量电路进行处理、测量，档位转换用于选择测试的项目------频率、周期或脉宽，若测量频率则进一步选择档位。 数字频率计整体方案结构方框图 3. 电气指标 3.1被测信号波形：正弦波、三角波和矩形波。 3.2 测量频率范围：分三档： 1Hz~999Hz 0.01kHz~9.99kHz 0.1kHz~99.9kHz 3.3 测量周期范围：1ms~1s。 3.4 测量脉宽范围：1ms~1s。 3.5 测量精度：显示 3位有效数字（要求分析 1Hz、1kHz和 999kHz的测量误差）。 3.6当被测信号的频率超出测量范围时,报警. 4.扩展指标 要求测量频率值时，1Hz~99.9kHz的精度均为+1。 被测信号 测量电路 显示电路 ...
