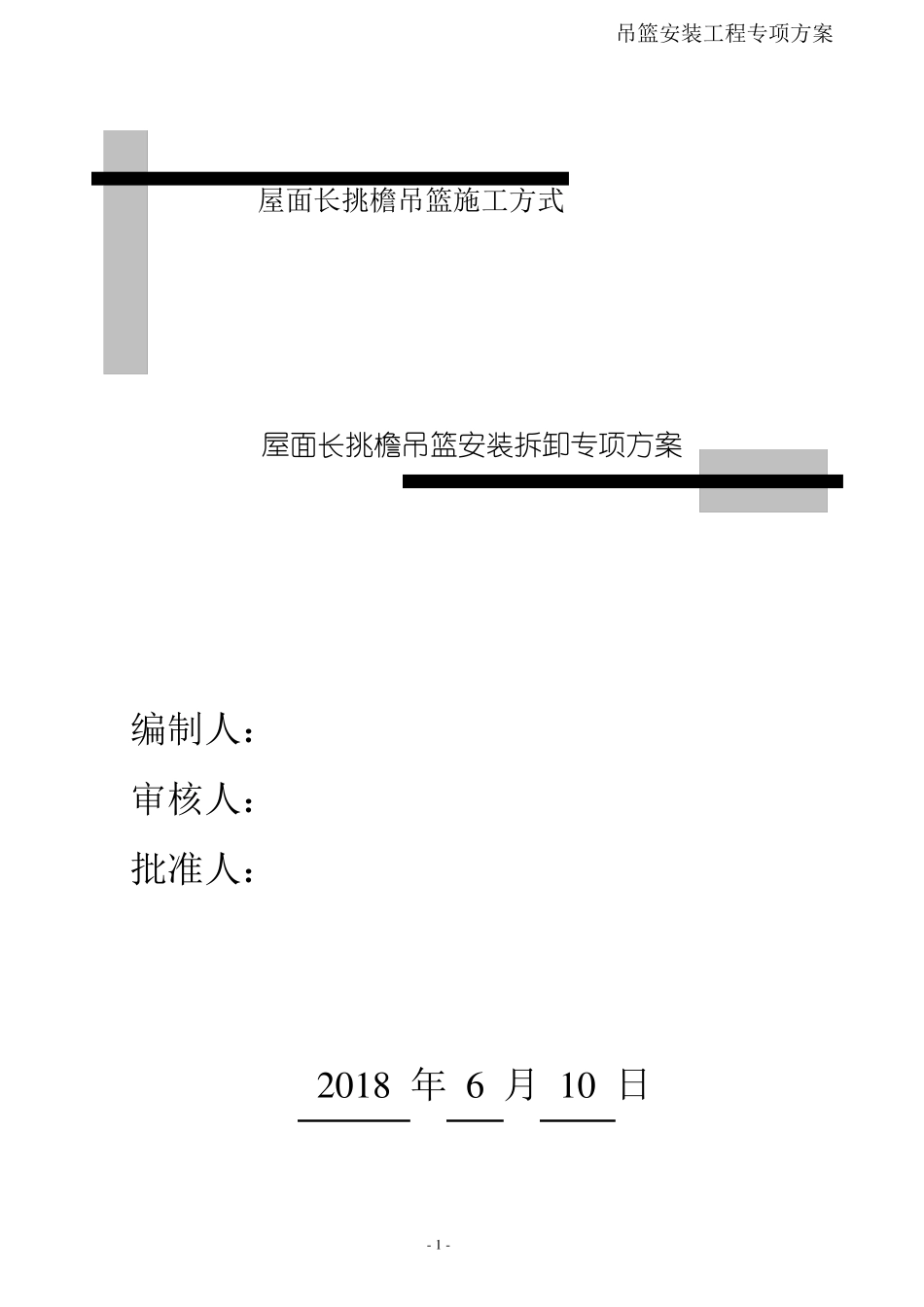

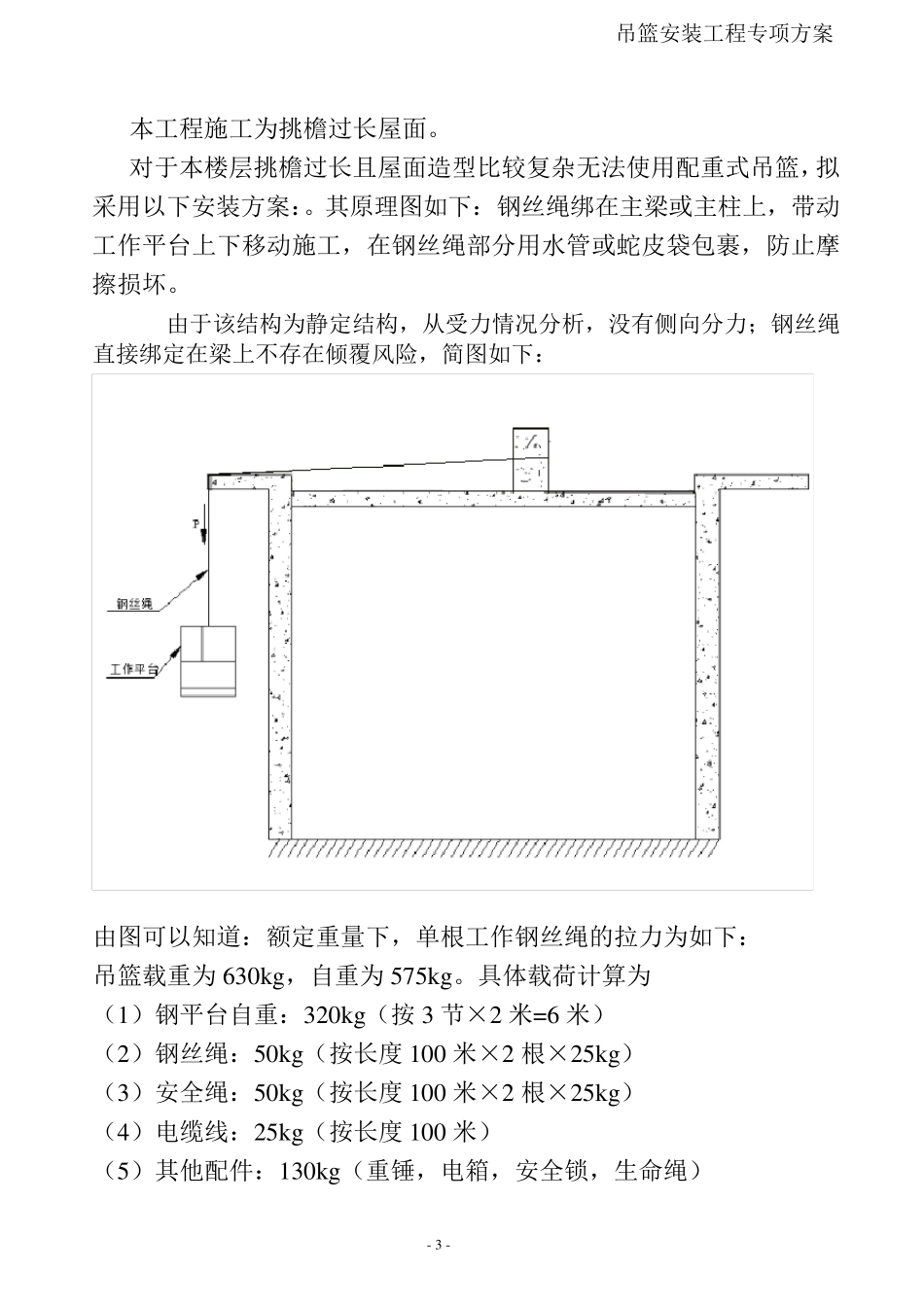

吊篮安装工程专项方案 - 1 - 编制人:*** 审核人:*** 批准人:*** 2 0 1 8 年 6 月 1 0 日 屋面长挑檐吊篮施工方式 屋面长挑檐吊篮安装拆卸专项方案 吊篮安装工程专项方案 - 2 - (一)、编制说明 1 、编制说明 为保证现场安全、有序的施工作业,确保高空作业吊篮设备架设的可行性和安全性,根据: a、《高处作业吊篮》(GB/T 19155-2017) b、《重要用途钢丝绳》(GB8918-2006) c、《标牌》(GB/T13306-2011) d、《建筑施工高空作业安全技术规程》(JGJ80-2016) 以及现场考察和实际测算,编制《 中海国际社区 外墙工程用吊篮安装拆卸施工方案》。 2 、工程概况 该工程位于 中海国际社区 ,因外墙施工需要,现选用高处作业吊篮,型号为 ZLP630,额定载荷 630 公斤,限载 2 人,吊篮规格为1.5m —6.0m ,施工高度约为 35 米,由 烟台春征设备 出租。吊篮主要用于外墙涂料施工,吊篮的数量将根据现场施工进度及材料到位情况确定(目前暂定 30 台)。屋顶及楼层结构不影响吊篮的架设,根据设计要求,屋顶及楼层承受能力能满足吊篮支架对楼面的载荷(详见后页压力分析),架设方法:斜屋面部分采用在屋檐处打孔,用钢丝绳绑在横梁上,拉动工作平台上下施工。 (三)、吊篮布置示意图、架设方法示意图 1、吊篮布置设计说明: 吊篮安装工程专项方案 - 3 - 本工程施工为挑檐过长屋面。 对于本楼层挑檐过长且屋面造型比较复杂无法使用配重式吊篮,拟采用以下安装方案:。其原理图如下:钢丝绳绑在主梁或主柱上,带动工作平台上下移动施工,在钢丝绳部分用水管或蛇皮袋包裹,防止摩擦损坏。 由于该结构为静定结构,从受力情况分析,没有侧向分力;钢丝绳直接绑定在梁上不存在倾覆风险,简图如下: 由图可以知道:额定重量下,单根工作钢丝绳的拉力为如下: 吊篮载重为630kg,自重为575kg。具体载荷计算为 (1)钢平台自重:320kg(按3 节×2 米=6 米) (2)钢丝绳:50kg(按长度 100 米×2 根×25kg) (3)安全绳:50kg(按长度 100 米×2 根×25kg) (4)电缆线:25kg(按长度 100 米) (5)其他配件:130kg(重锤,电箱,安全锁,生命绳) 吊篮安装工程专项方案 - 4 - (6)额定载荷:630kg 由两个吊点承受,单个吊点受力为: P=(630+575)*g/2=5.9KN 一、钢丝绳拉力校核 钢丝绳的最小破断拉力为53.5KN,其安全系数为n=53.5/5.9=9.06,符合安全系数大于...
