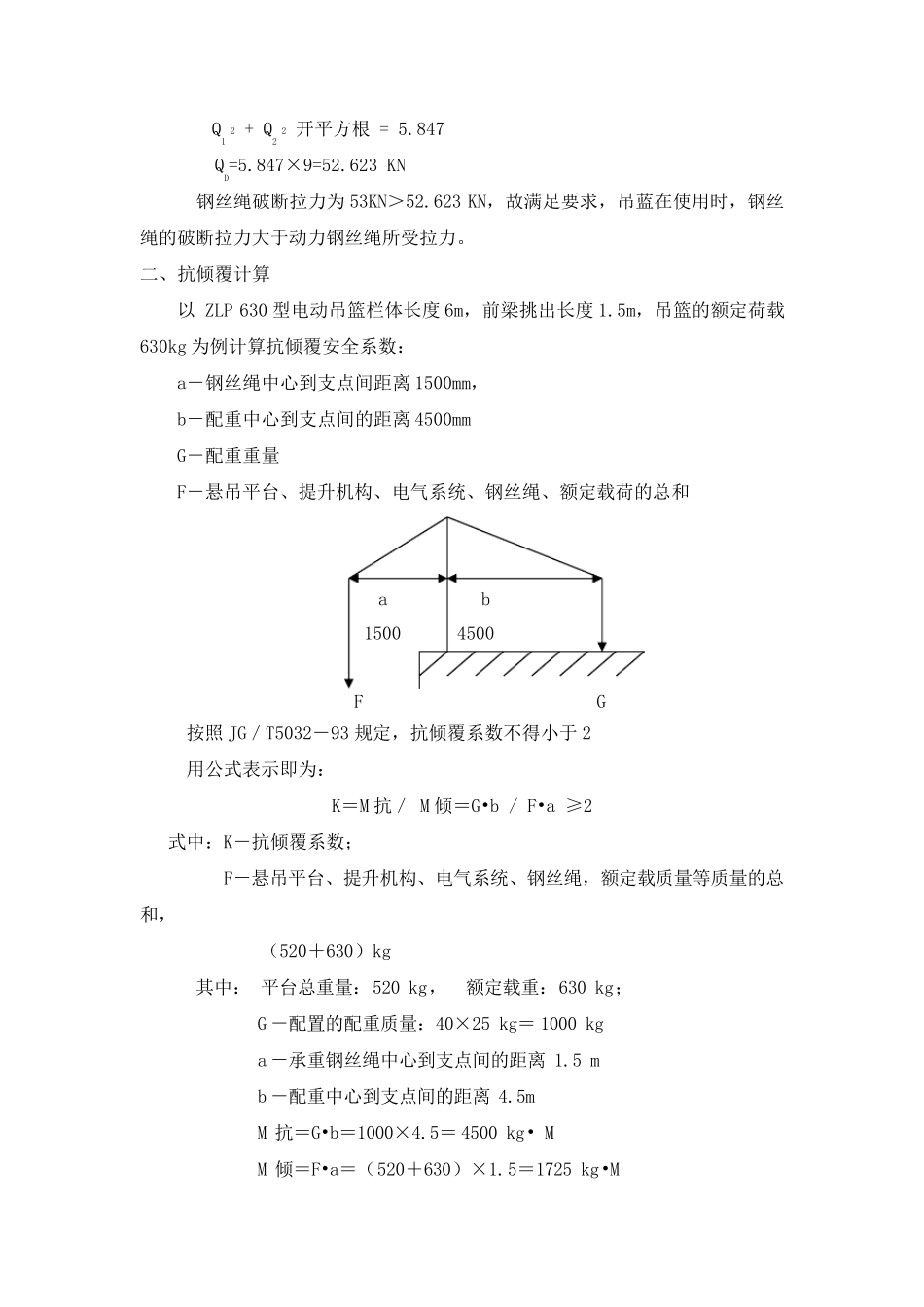

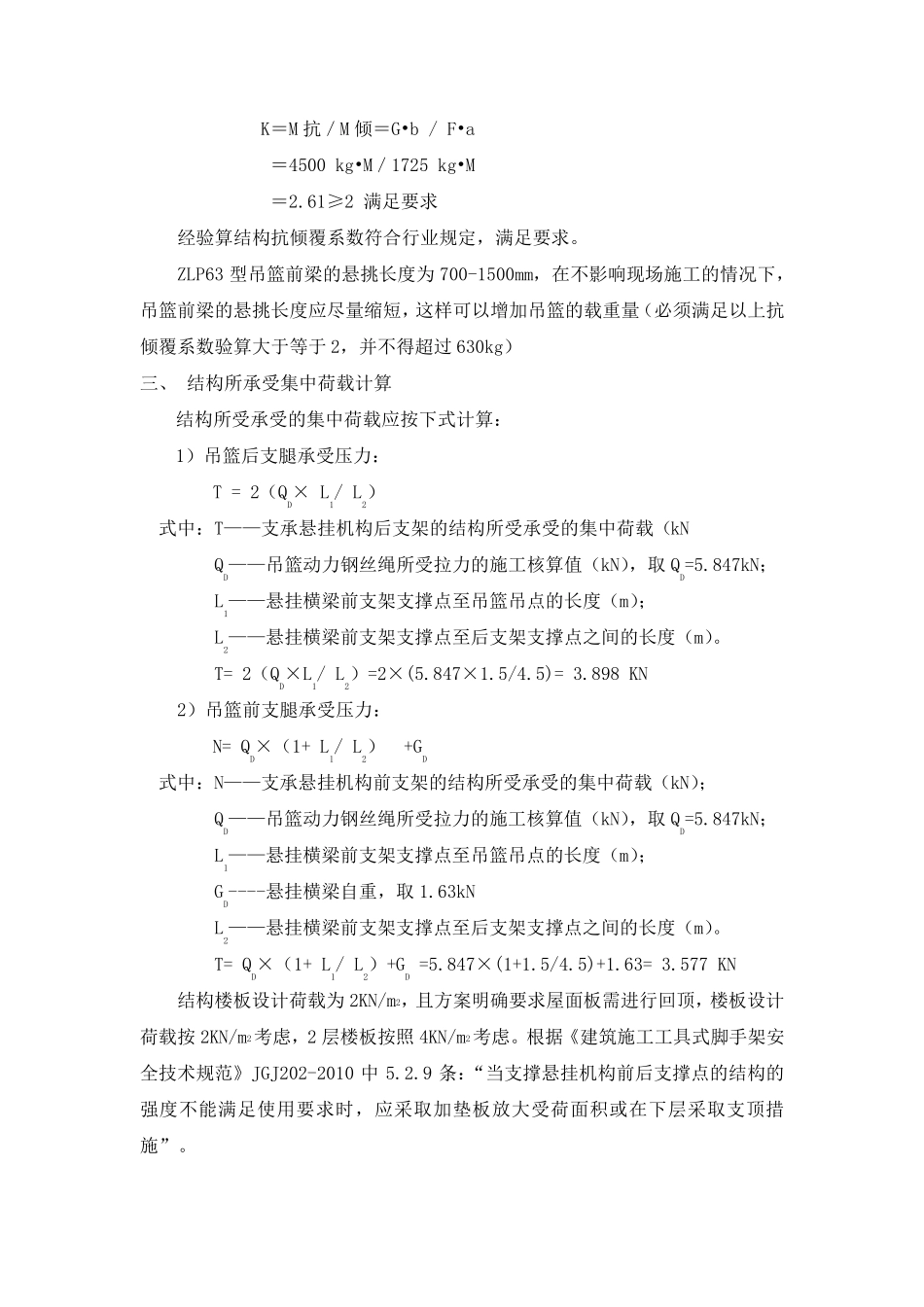

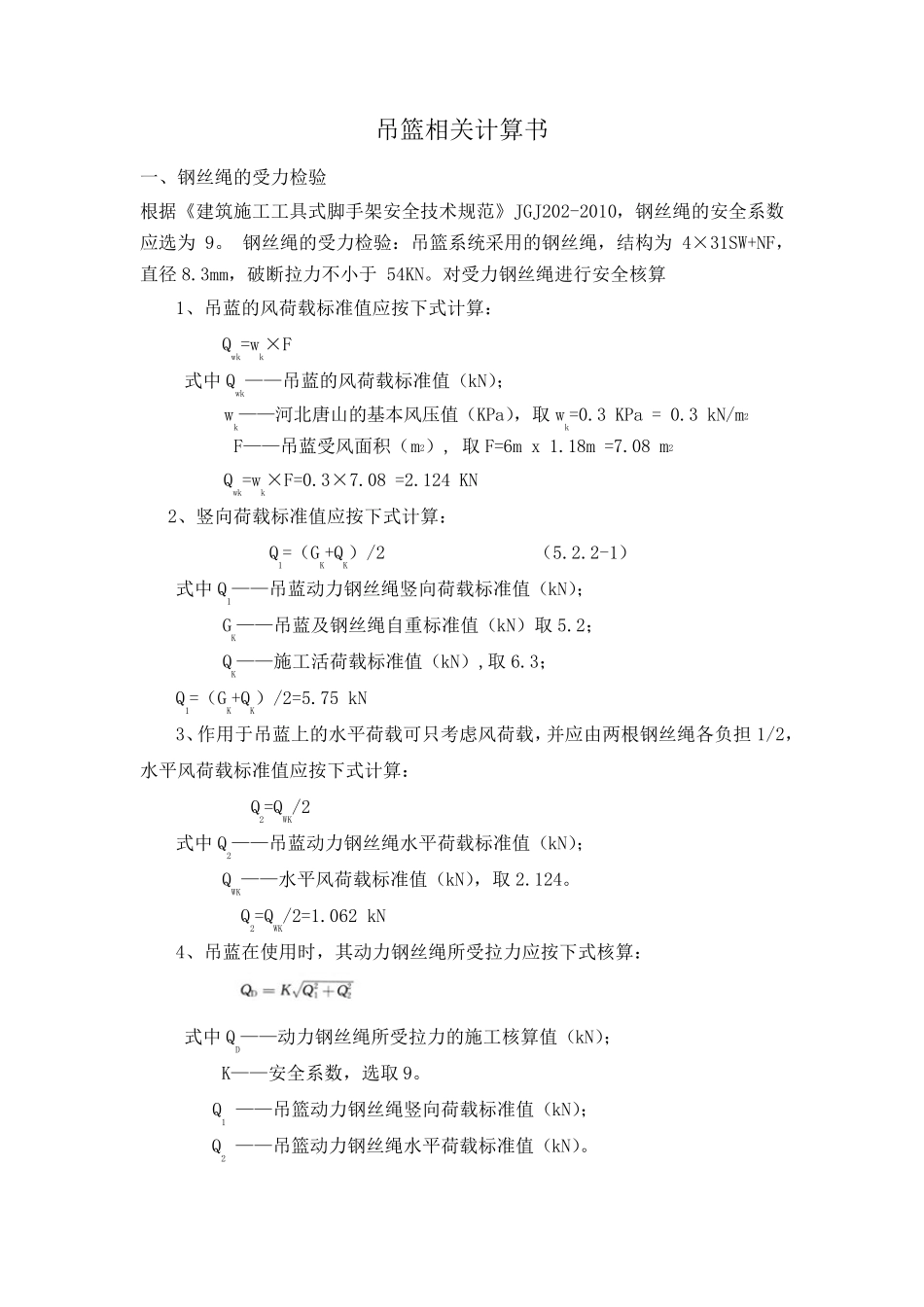

吊篮相关计算书 一、钢丝绳的受力检验 根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010,钢丝绳的安全系数应选为9。 钢丝绳的受力检验:吊篮系统采用的钢丝绳,结构为 4×31SW+NF,直径 8.3mm,破断拉力不小于 54KN。对受力钢丝绳进行安全核算 1、吊蓝的风荷载标准值应按下式计算: Qwk=wk×F 式中 Qwk——吊蓝的风荷载标准值(kN); wk——河北唐山的基本风压值(KPa),取 wk=0.3 KPa = 0.3 kN/m2 F——吊蓝受风面积(m2), 取 F=6m x 1.18m =7.08 m2 Qwk=wk×F=0.3×7.08 =2.124 KN 2、竖向荷载标准值应按下式计算: Q1=(GK+QK)/2 (5.2.2-1) 式中 Q1——吊蓝动力钢丝绳竖向荷载标准值(kN); GK——吊蓝及钢丝绳自重标准值(kN)取 5.2; QK——施工活荷载标准值(kN),取 6.3; Q1=(GK+QK)/2=5.75 kN 3、作用于吊蓝上的水平荷载可只考虑风荷载,并应由两根钢丝绳各负担 1/2,水平风荷载标准值应按下式计算: Q2=QWK/2 式中 Q2——吊蓝动力钢丝绳水平荷载标准值(kN); QWK——水平风荷载标准值(kN),取 2.124。 Q2=QWK/2=1.062 kN 4、吊蓝在使用时,其动力钢丝绳所受拉力应按下式核算: 式中 QD——动力钢丝绳所受拉力的施工核算值(kN); K——安全系数,选取 9。 Q1 ——吊篮动力钢丝绳竖向荷载标准值(kN); Q2 ——吊篮动力钢丝绳水平荷载标准值(kN)。 Q1 2 + Q2 2 开平方根 = 5.847 QD=5.847×9=52.623 KN 钢丝绳破断拉力为53KN>52.623 KN,故满足要求,吊蓝在使用时,钢丝绳的破断拉力大于动力钢丝绳所受拉力。 二、抗倾覆计算 以 ZLP 630 型电动吊篮栏体长度6m,前梁挑出长度1.5m,吊篮的额定荷载630kg 为例计算抗倾覆安全系数: a-钢丝绳中心到支点间距离1500mm, b-配重中心到支点间的距离4500mm G-配重重量 F-悬吊平台、提升机构、电气系统、钢丝绳、额定载荷的总和 a b 1500 4500 F G 按照JG/T5032-93 规定,抗倾覆系数不得小于2 用公式表示即为: K=M 抗/ M 倾=G•b / F•a ≥2 式中:K-抗倾覆系数; F-悬吊平台、提升机构、电气系统、钢丝绳,额定载质量等质量的总和, (520+630)kg 其中: 平台总重量:520 kg, 额定载重:630 kg; G -配置的配重质量:40×25 kg=1000 kg a -承重钢丝绳中心到支点间的距离1.5 m b -配重中心到支点间的距离4.5m M 抗=G•b=1000×4....
