吊篮脚手架专项施工方案

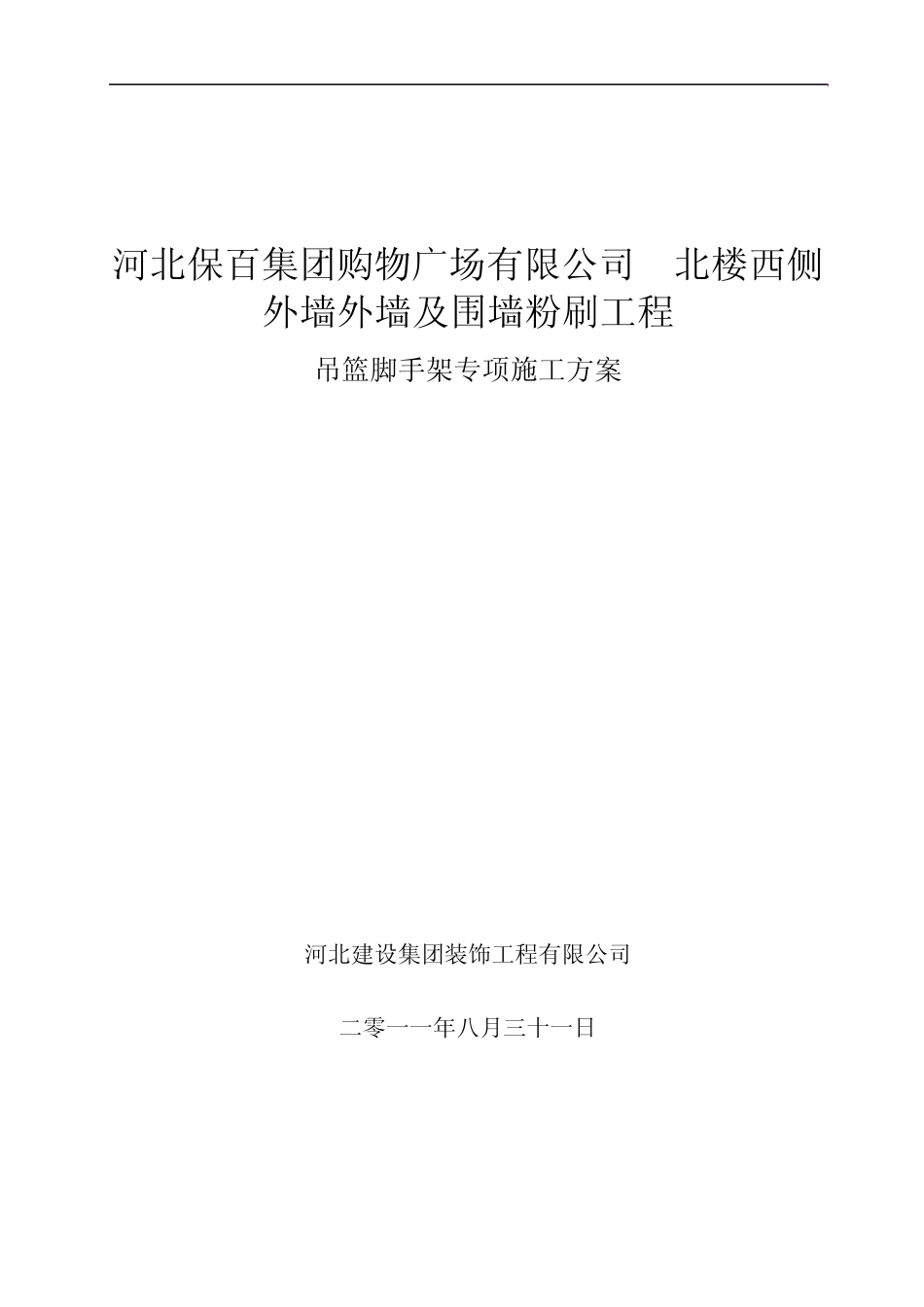

吊篮脚手架专项施工方案_第1页
1/9

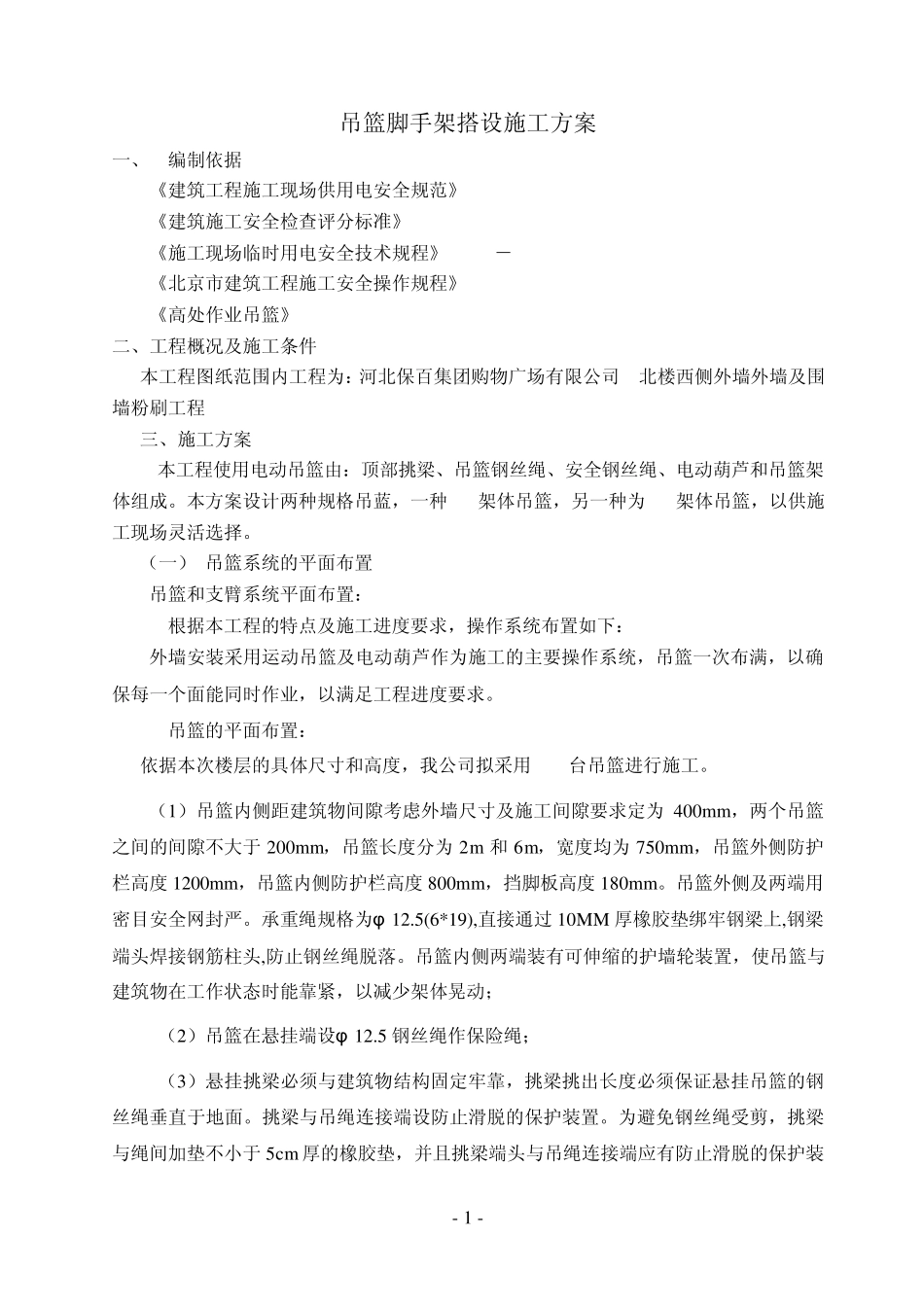

吊篮脚手架专项施工方案_第2页
2/9
吊篮脚手架专项施工方案_第3页
3/9
河北保百集团购物广场有限公司--北楼西侧外墙外墙及围墙粉刷工程 吊篮脚手架专项施工方案 河北建设集团装饰工程有限公司 二零一一年八月三十一日 - 1 - 吊篮脚手架搭设施工方案 一、 编制依据 《建筑工程施工现场供用电安全规范》GB50194-93 《建筑施工安全检查评分标准》JGJ59-99 《施工现场临时用电安全技术规程》JGJ46-2005 《北京市建筑工程施工安全操作规程》DBJ101-62-2002 《高处作业吊篮》JG/T5032-93 二、工程概况及施工条件 本工程图纸范围内工程为:河北保百集团购物广场有限公司--北楼西侧外墙外墙及围墙粉刷工程 三、施工方案 本工程使用电动吊篮由:顶部挑梁、吊篮钢丝绳、安全钢丝绳、电动葫芦和吊篮架体组成。本方案设计两种规格吊蓝,一种 6m架体吊篮,另一种为 2m架体吊篮,以供施工现场灵活选择。 (一) 吊篮系统的平面布置 吊篮和支臂系统平面布置: 1 根据本工程的特点及施工进度要求,操作系统布置如下: 外墙安装采用运动吊篮及电动葫芦作为施工的主要操作系统,吊篮一次布满,以确保每一个面能同时作业,以满足工程进度要求。 2 吊篮的平面布置: 依据本次楼层的具体尺寸和高度,我公司拟采用 3-4台吊篮进行施工。 (1)吊篮内侧距建筑物间隙考虑外墙尺寸及施工间隙要求定为 400m m ,两个吊篮之间的间隙不大于 200m m ,吊篮长度分为 2m 和 6m ,宽度均为 750m m ,吊篮外侧防护栏高度 1200m m ,吊篮内侧防护栏高度 800m m ,挡脚板高度 180m m 。吊篮外侧及两端用密目安全网封严。承重绳规格为φ 12.5(6*19),直接通过 10MM 厚橡胶垫绑牢钢梁上,钢梁端头焊接钢筋柱头,防止钢丝绳脱落。吊篮内侧两端装有可伸缩的护墙轮装置,使吊篮与建筑物在工作状态时能靠紧,以减少架体晃动; (2)吊篮在悬挂端设φ 12.5 钢丝绳作保险绳; (3)悬挂挑梁必须与建筑物结构固定牢靠,挑梁挑出长度必须保证悬挂吊篮的钢丝绳垂直于地面。挑梁与吊绳连接端设防止滑脱的保护装置。为避免钢丝绳受剪,挑梁与绳间加垫不小于 5cm 厚的橡胶垫,并且挑梁端头与吊绳连接端应有防止滑脱的保护装 - 2 - 置。 (二) 吊篮的制作和安装 1、材料 (1) 钢丝绳:采用φ 12.5mm。 (2)钢丝绳、电动葫芦和吊篮必须有出厂合格证并与厂家签订确保使用安全合同。 (3) 钢丝绳和电动葫芦及防坠落装置计划用量: φ 12.5吊篮钢丝绳:120m长36根;130m长7根,110m长26根。 φ 12....
