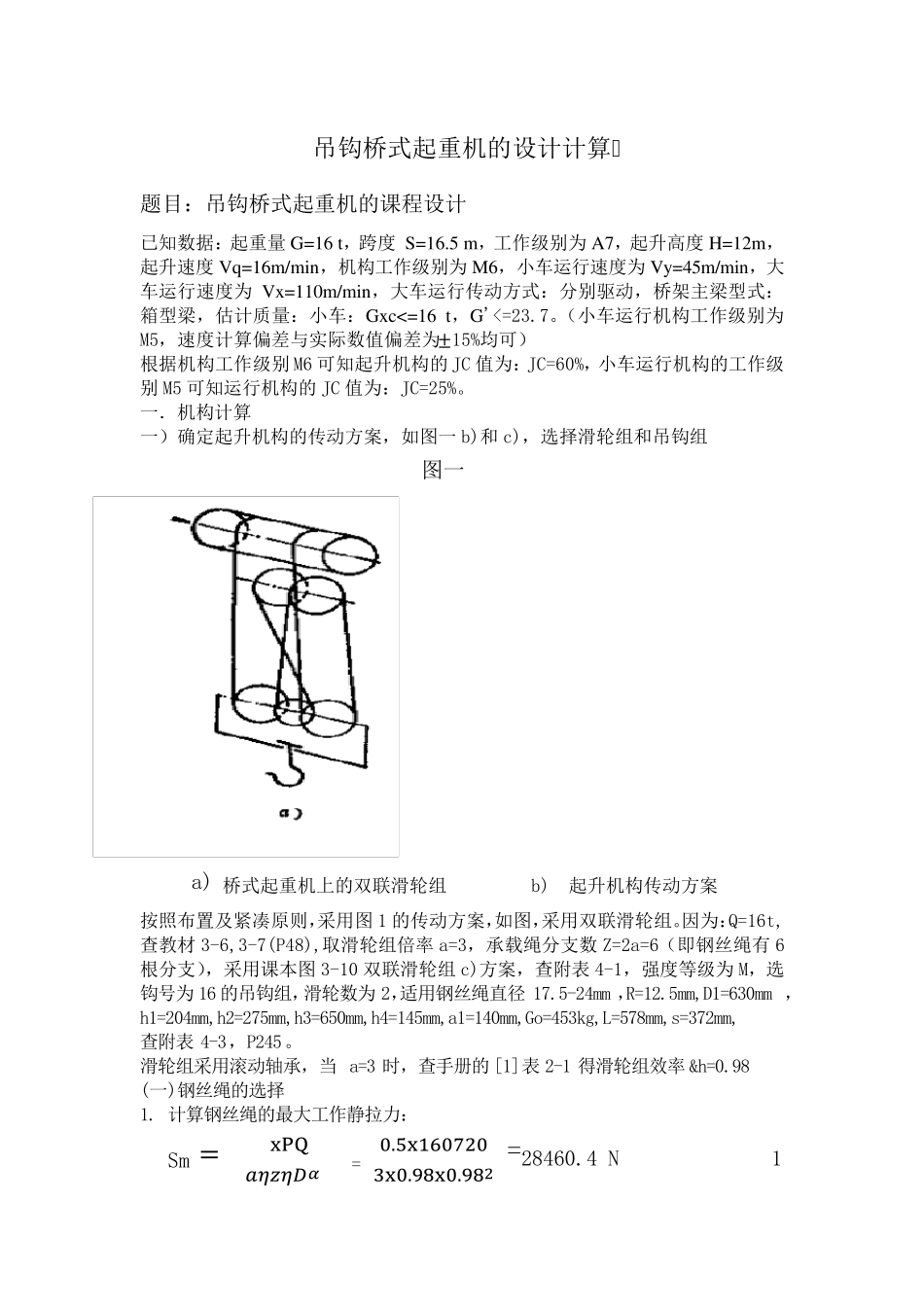

吊钩桥式起重机的设计计算12_第1页
1/20

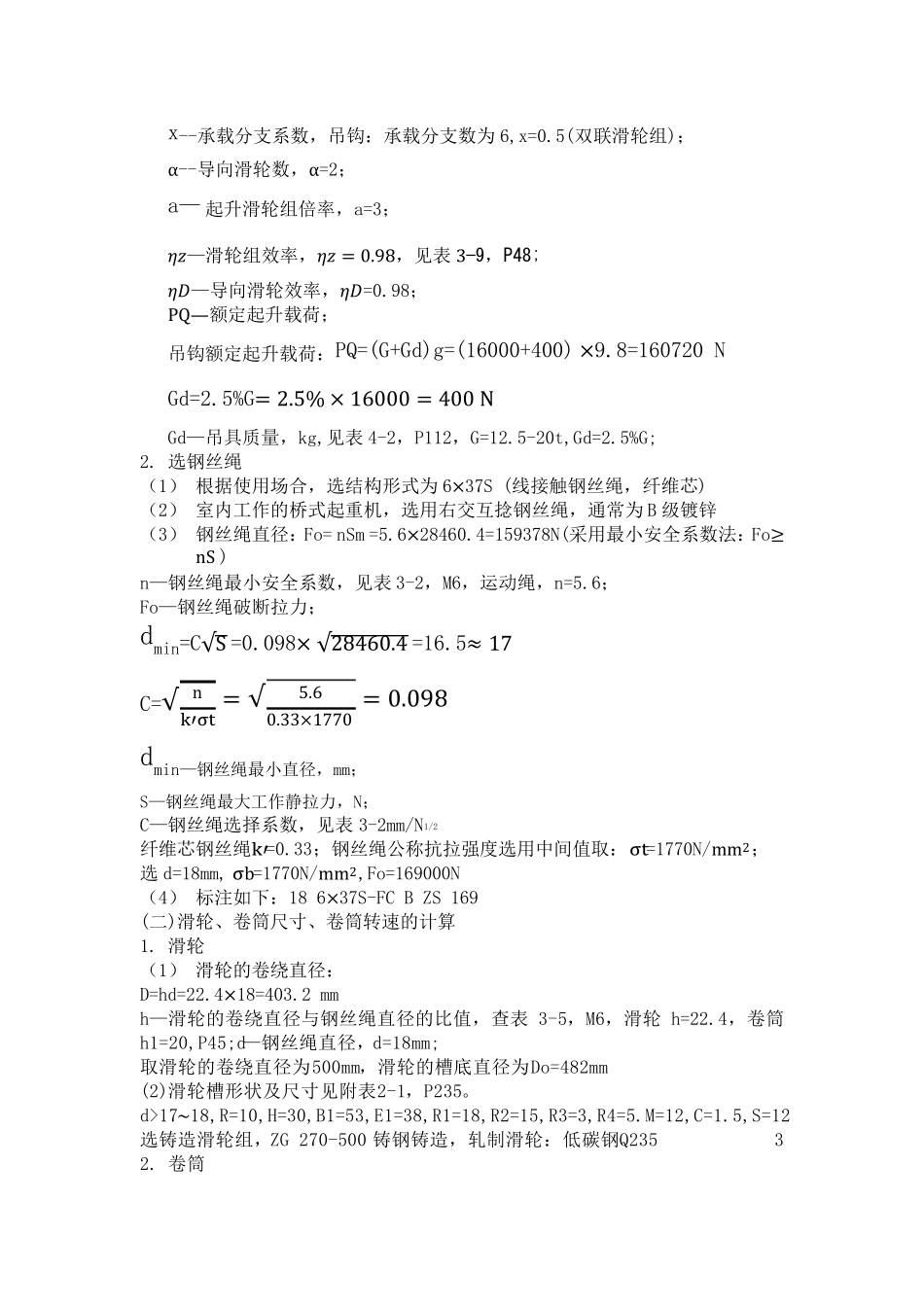

吊钩桥式起重机的设计计算12_第2页
2/20

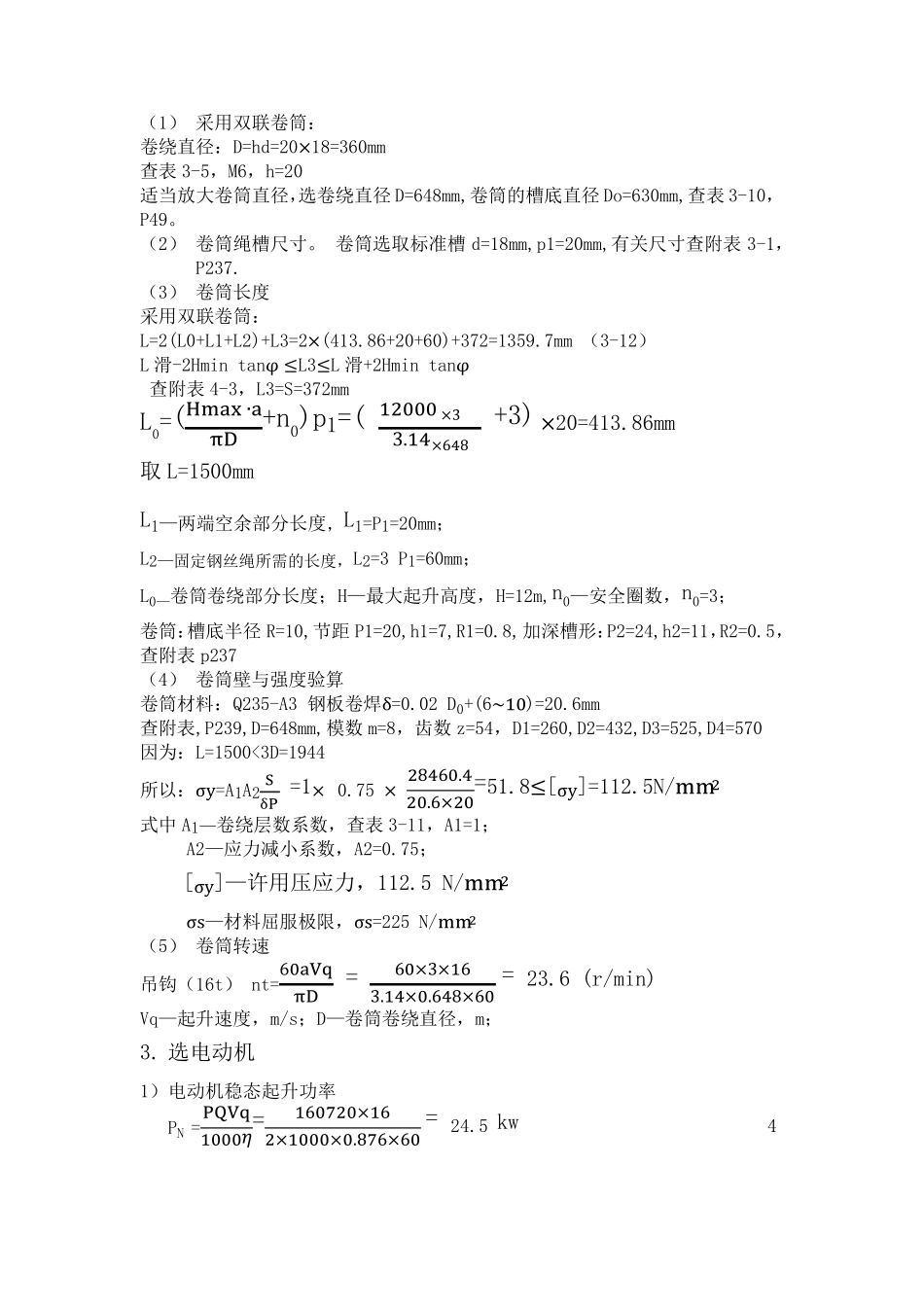

吊钩桥式起重机的设计计算12_第3页
3/20
吊钩桥式起重机的设计计算 题目:吊钩桥式起重机的课程设计 已知数据:起重量G=16 t,跨度 S=16.5 m,工作级别为A7,起升高度H=12m,起升速度Vq=16m/min,机构工作级别为M6,小车运行速度为Vy =45m/min,大车运行速度为Vx =110m/min,大车运行传动方式:分别驱动,桥架主梁型式:箱型梁,估计质量:小车:Gx c<=16 t,G'<=23.7。(小车运行机构工作级别为M5,速度计算偏差与实际数值偏差为±15%均可) 根据机构工作级别M6 可知起升机构的JC 值为:JC=60%,小车运行机构的工作级别M5 可知运行机构的JC 值为:JC=25%。 一.机构计算 一)确定起升机构的传动方案,如图一 b)和 c),选择滑轮组和吊钩组 图一 a) 桥式起重机上的双联滑轮组 b) 起升机构传动方案 按照布置及紧凑原则,采用图 1 的传动方案,如图,采用双联滑轮组。因为:Q=16t,查教材 3-6,3-7(P48),取滑轮组倍率 a=3,承载绳分支数Z=2a=6(即钢丝绳有 6根分支),采用课本图 3-10 双联滑轮组 c)方案,查附表 4-1,强度等级为M,选钩号为16 的吊钩组,滑轮数为2,适用钢丝绳直径 17.5-24mm ,R=12.5mm,D1=630mm ,h1=204mm,h2=275mm,h3=650mm,h4=145mm,a1=140mm,Go=453kg,L=578mm,s=372mm,查附表 4-3,P245。 滑轮组采用滚动轴承,当 a=3 时,查手册的[1]表 2-1 得滑轮组效率 &h=0.98 (一)钢丝绳的选择 1. 计算钢丝绳的最大工作静拉力: Sm =xPQ ᵄᵰᵆᵰᵃᵯ = 0.5x1607203x0.98x0.982 =28460.4 N 1 x--承载分支系数,吊钩:承载分支数为6,x=0.5(双联滑轮组); α--导向滑轮数,α=2; a— 起升滑轮组倍率,a=3; ᵰᵆ—滑轮组效率,ᵰᵆ = 0.98,见表 3−9,P48; ᵰᵃ—导向滑轮效率,ᵰᵃ=0.98; PQ—额定起升载荷; 吊钩额定起升载荷:PQ=(G+Gd)g=(16000+400) ×9.8=160720 N Gd=2.5%G= 2.5% × 16000 = 400 N Gd—吊具质量,kg,见表 4-2,P112,G=12.5-20t,Gd=2.5%G; 2. 选钢丝绳 (1) 根据使用场合,选结构形式为6×37S (线接触钢丝绳,纤维芯) (2) 室内工作的桥式起重机,选用右交互捻钢丝绳,通常为B 级镀锌 (3) 钢丝绳直径:Fo= nSm =5.6×28460.4=159378N(采用最小安全系数法:Fo≥nS ) n—钢丝绳最小安全系数,见表 3-2,M6,运动绳,n=5.6; Fo—钢丝绳破断拉力; dmin=C√S =0.098× √28460.4 =16.5≈ 17 C=√nk′σ t = √5.60.33×1770 = 0.098 dmin—钢...
