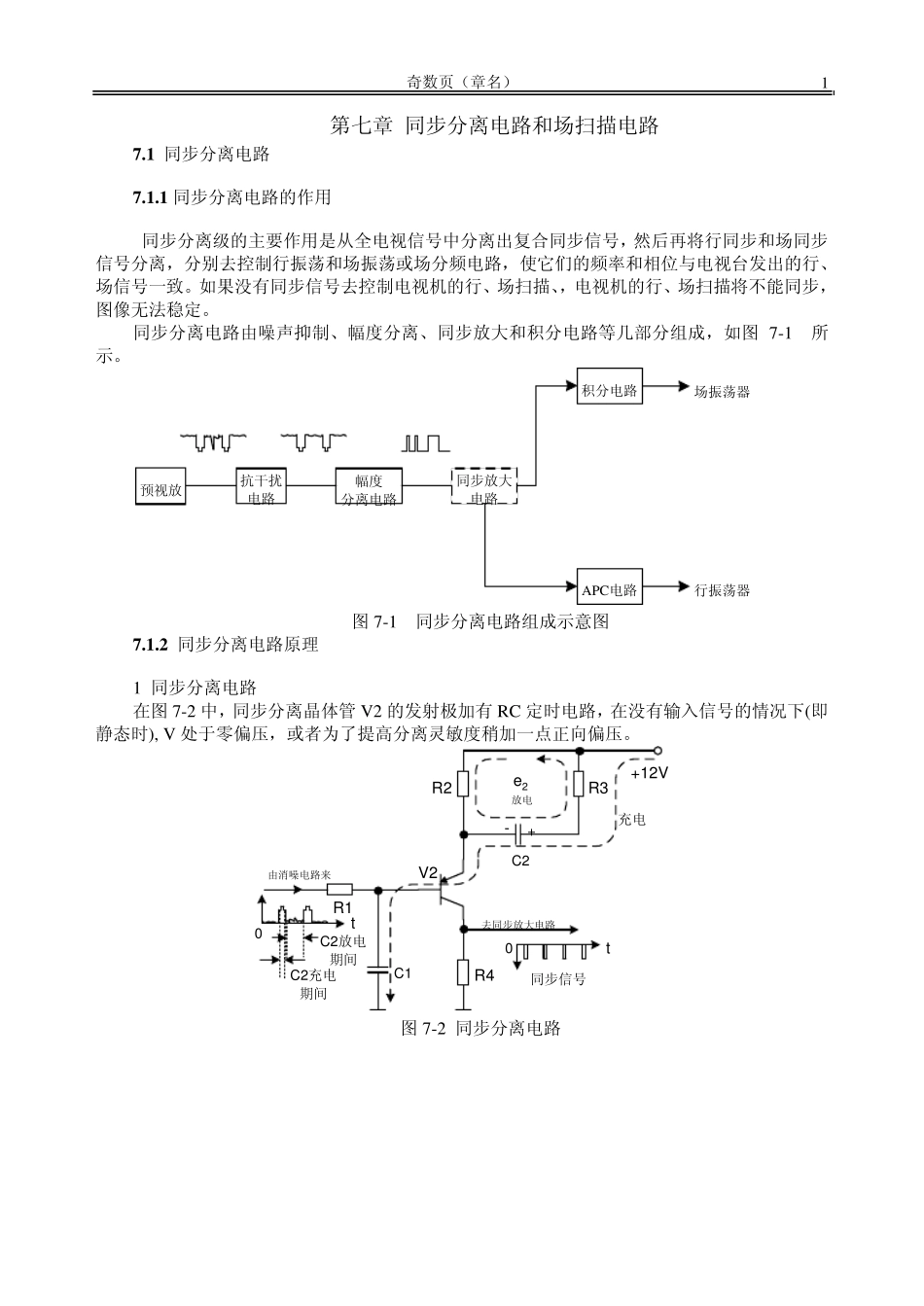

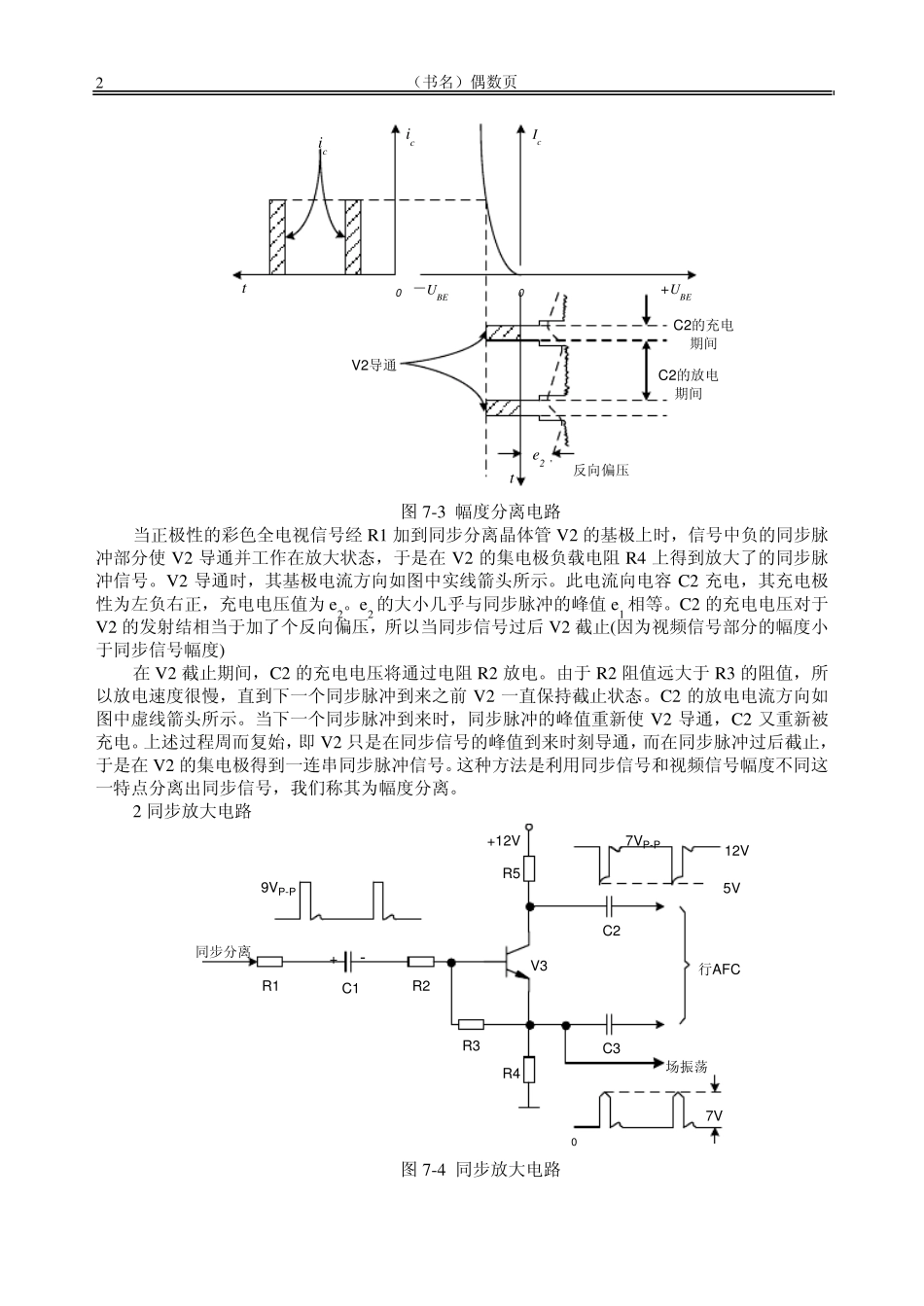

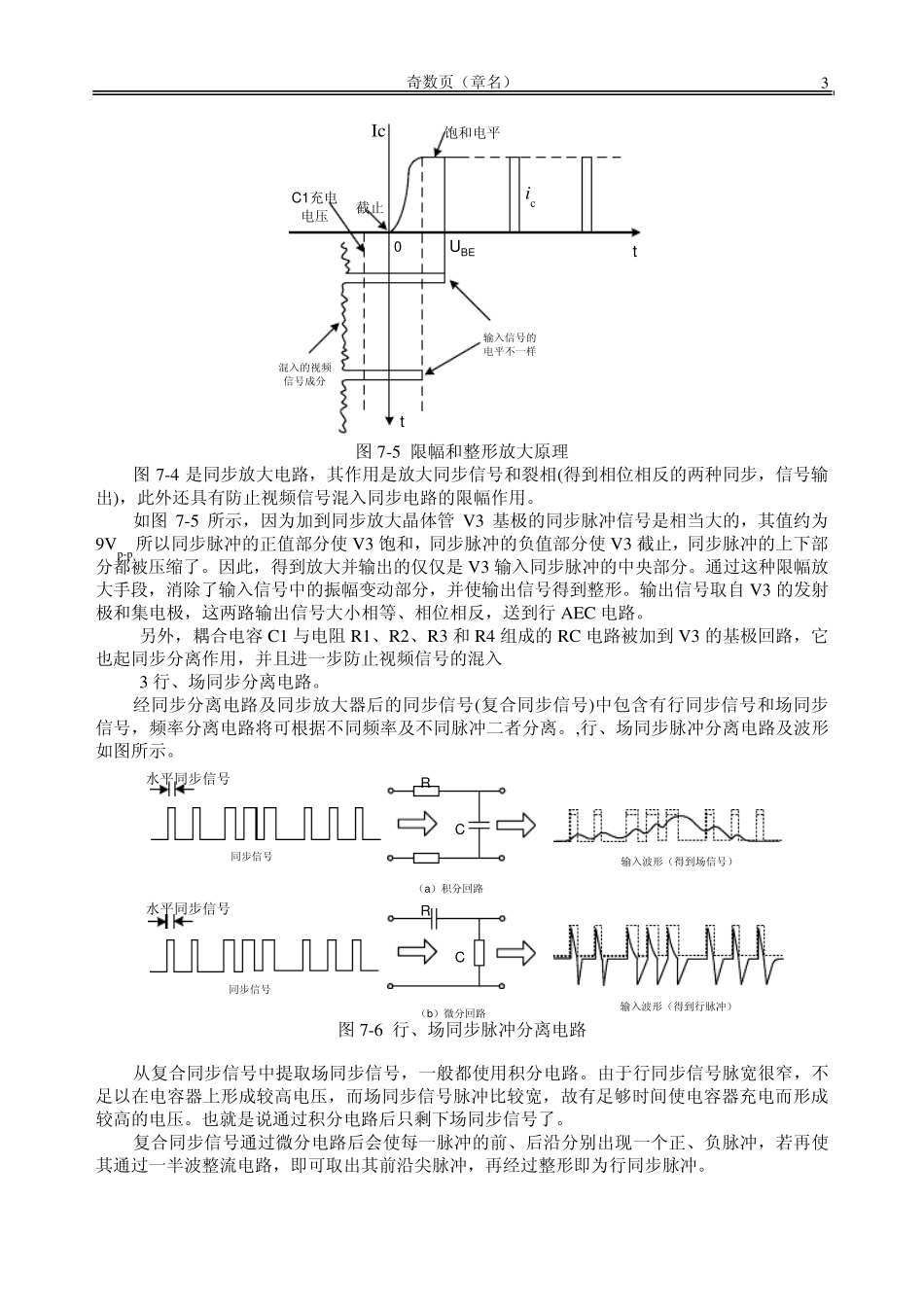

奇数页（章名） 1 第七章 同步分离电路和场扫描电路 7 .1 同步分离电路 7 .1 .1 同步分离电路的作用 同步分离级的主要作用是从全电视信号中分离出复合同步信号，然后再将行同步和场同步信号分离，分别去控制行振荡和场振荡或场分频电路，使它们的频率和相位与电视台发出的行、场信号一致。如果没有同步信号去控制电视机的行、场扫描、，电视机的行、场扫描将不能同步，图像无法稳定。 同步分离电路由噪声抑制、幅度分离、同步放大和积分电路等几部分组成，如图 7-1 所示。 预视放幅度 分离电路抗干扰电路同步放大电路APC电路积分电路场振荡器行振荡器 图 7-1 同步分离电路组成示意图 7 .1 .2 同步分离电路原理 1 同步分离电路 在图 7-2 中，同步分离晶体管 V2 的发射极加有 RC 定时电路，在没有输入信号的情况下(即静态时), V 处于零偏压，或者为了提高分离灵敏度稍加一点正向偏压。 由消噪电路来去同步放大电路V2R1R2R3R4+12VC2C1+-放电e2充电C2充电期间C2放电期间同步信号tt00 图 7-2 同步分离电路 （书名）偶数页 2 C2的充电期间C2的放电期间Ic0+UBE－UBE0ictic反向偏压te2V2导通 图7-3 幅度分离电路 当正极性的彩色全电视信号经R1 加到同步分离晶体管V2 的基极上时，信号中负的同步脉冲部分使V2 导通并工作在放大状态，于是在V2 的集电极负载电阻R4 上得到放大了的同步脉冲信号。V2 导通时，其基极电流方向如图中实线箭头所示。此电流向电容 C2 充电，其充电极性为左负右正，充电电压值为 e2。e2 的大小几乎与同步脉冲的峰值 e1 相等。C2 的充电电压对于V2 的发射结相当于加了个反向偏压，所以当同步信号过后 V2 截止(因为视频信号部分的幅度小于同步信号幅度) 在V2 截止期间，C2 的充电电压将通过电阻R2 放电。由于R2 阻值远大于R3 的阻值，所以放电速度很慢，直到下一个同步脉冲到来之前 V2 一直保持截止状态。C2 的放电电流方向如图中虚线箭头所示。当下一个同步脉冲到来时，同步脉冲的峰值重新使V2 导通，C2 又重新被充电。上述过程周而复始，即 V2 只是在同步信号的峰值到来时刻导通，而在同步脉冲过后截止，于是在V2 的集电极得到一连串同步脉冲信号。这种方法是利用同步信号和视频信号幅度不同这一特点分离出同步信号，我们称其为幅度分离。 2 同步放大电路 +-同步分离R1R2R3R5R4+12VV3C1C2C39VP-P7VP-P12V5V7V行AFC场振荡0 图7-4 同步放大电路 奇数...
