同步发电机的试验

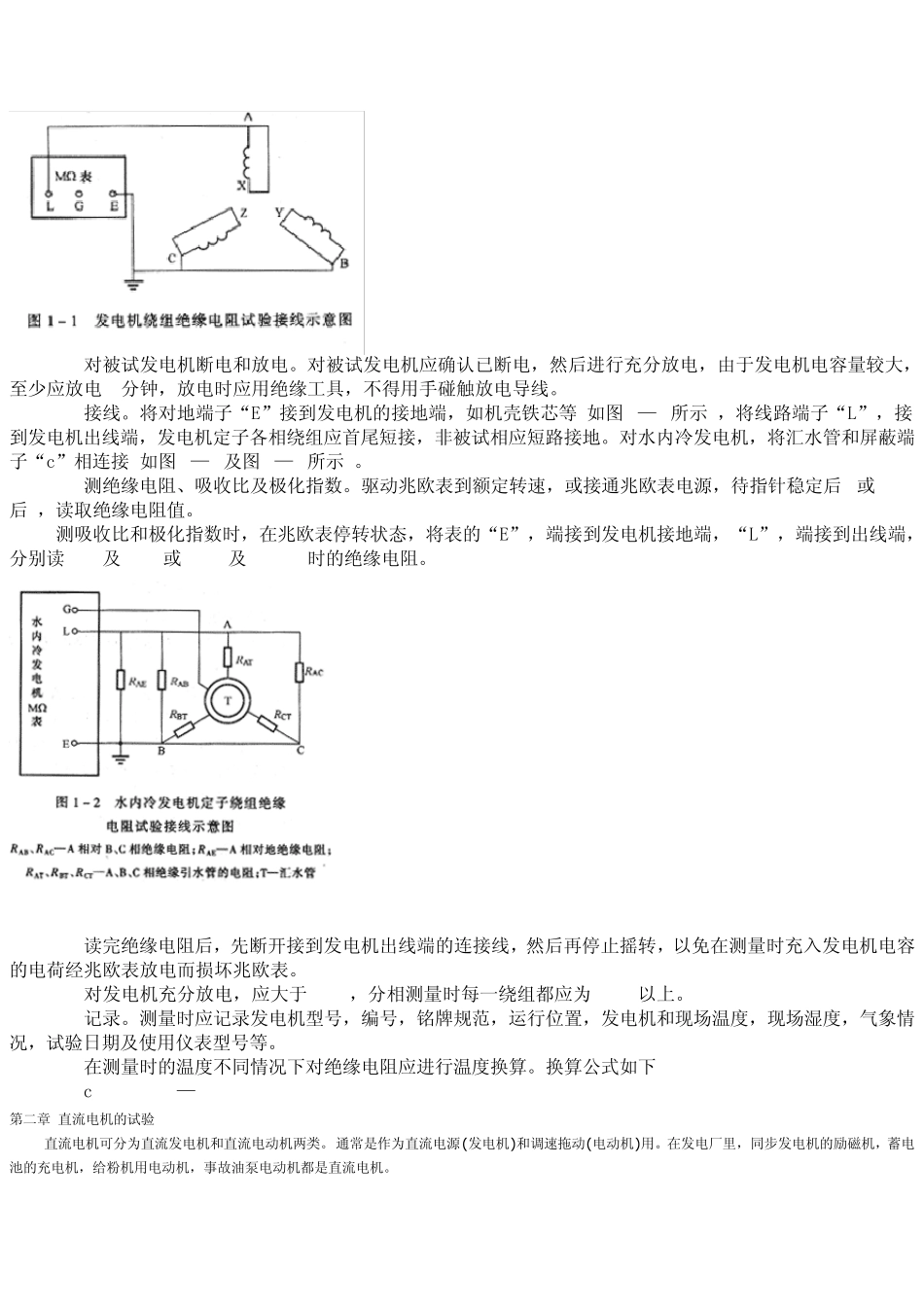

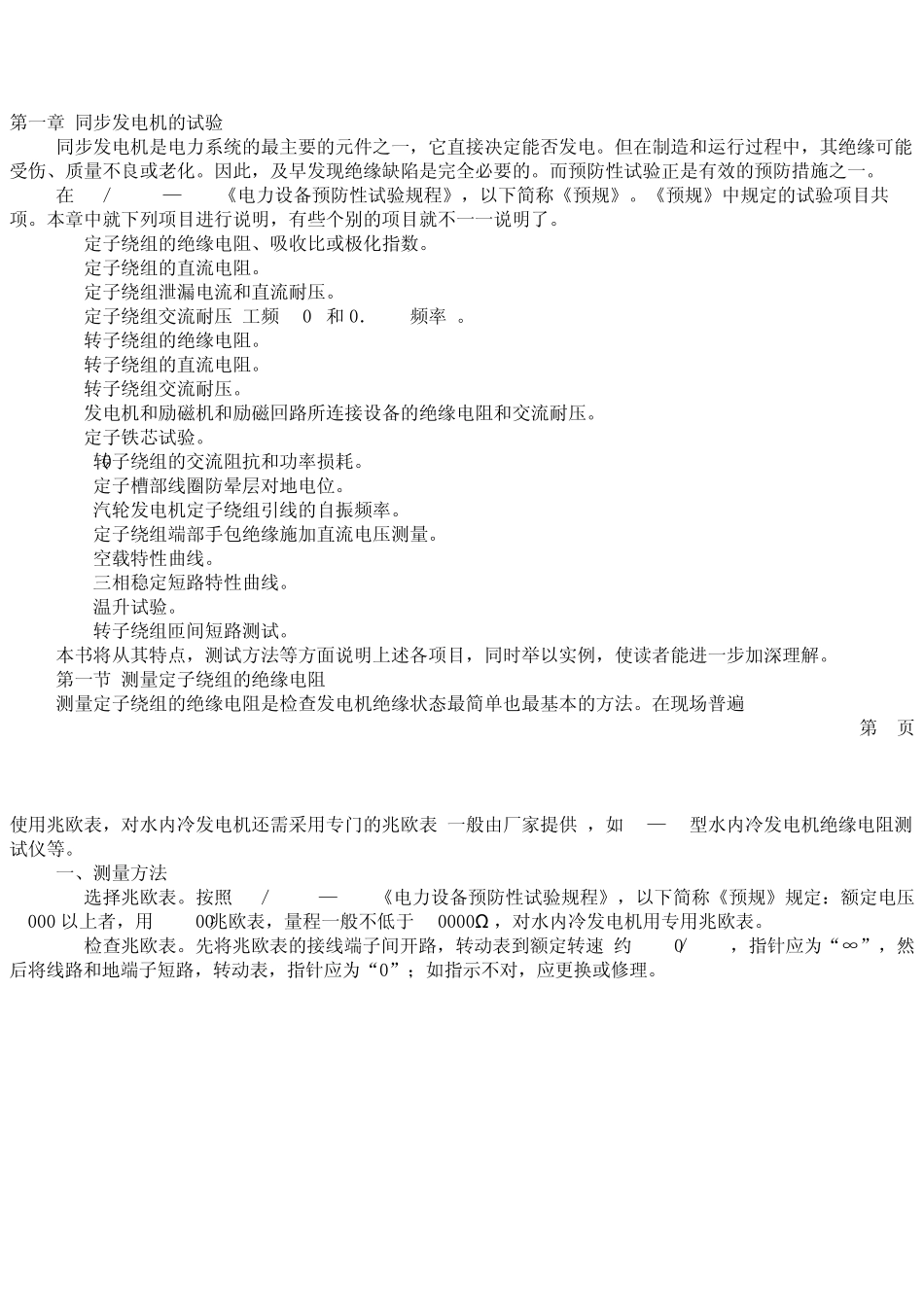

第一章 同步发电机的试验 同步发电机是电力系统的最主要的元件之一，它直接决定能否发电。但在制造和运行过程中，其绝缘可能受伤、质量不良或老化。因此，及早发现绝缘缺陷是完全必要的。而预防性试验正是有效的预防措施之一。 在DL／T 596—1996《电力设备预防性试验规程》，以下简称《预规》。《预规》中规定的试验项目共 23项。本章中就下列项目进行说明，有些个别的项目就不一一说明了。 (1)定子绕组的绝缘电阻、吸收比或极化指数。 (2)定子绕组的直流电阻。 (3)定子绕组泄漏电流和直流耐压。 (4)定子绕组交流耐压(工频 50Hz和0．1Hz频率)。 (5)转子绕组的绝缘电阻。 (6)转子绕组的直流电阻。 (7)转子绕组交流耐压。 (8)发电机和励磁机和励磁回路所连接设备的绝缘电阻和交流耐压。 (9)定子铁芯试验。 (10)转子绕组的交流阻抗和功率损耗。 (11)定子槽部线圈防晕层对地电位。 (12)汽轮发电机定子绕组引线的自振频率。 (13)定子绕组端部手包绝缘施加直流电压测量。 (14)空载特性曲线。 (15)三相稳定短路特性曲线。 (16)温升试验。 (17)转子绕组匝间短路测试。 本书将从其特点，测试方法等方面说明上述各项目，同时举以实例，使读者能进一步加深理解。 第一节 测量定子绕组的绝缘电阻 测量定子绕组的绝缘电阻是检查发电机绝缘状态最简单也最基本的方法。在现场普遍 第1页 使用兆欧表，对水内冷发电机还需采用专门的兆欧表(一般由厂家提供)，如 2C—3T型水内冷发电机绝缘电阻测试仪等。 一、测量方法 (1)选择兆欧表。按照 DL／T 596—1996《电力设备预防性试验规程》，以下简称《预规》规定：额定电压1000V以上者，用 2500V兆欧表，量程一般不低于 10000MΩ ，对水内冷发电机用专用兆欧表。 (2)检查兆欧表。先将兆欧表的接线端子间开路，转动表到额定转速(约 120r／min)，指针应为“∞”，然后将线路和地端子短路，转动表，指针应为“0”；如指示不对，应更换或修理。 (3)对被试发电机断电和放电。对被试发电机应确认已断电，然后进行充分放电，由于发电机电容量较大，至少应放电5分钟，放电时应用绝缘工具，不得用手碰触放电导线。 (4)接线。将对地端子“E”接到发电机的接地端，如机壳铁芯等(如图1—1所示)，将线路端子“L”，接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地。对水内冷发电机，将汇水管和屏蔽端子“c”相连接(如图1—1及图1—2所示)。 (5)测绝缘电阻、吸收比及极...
