同步发电机突然三相短路的物理过程及短路电流分析

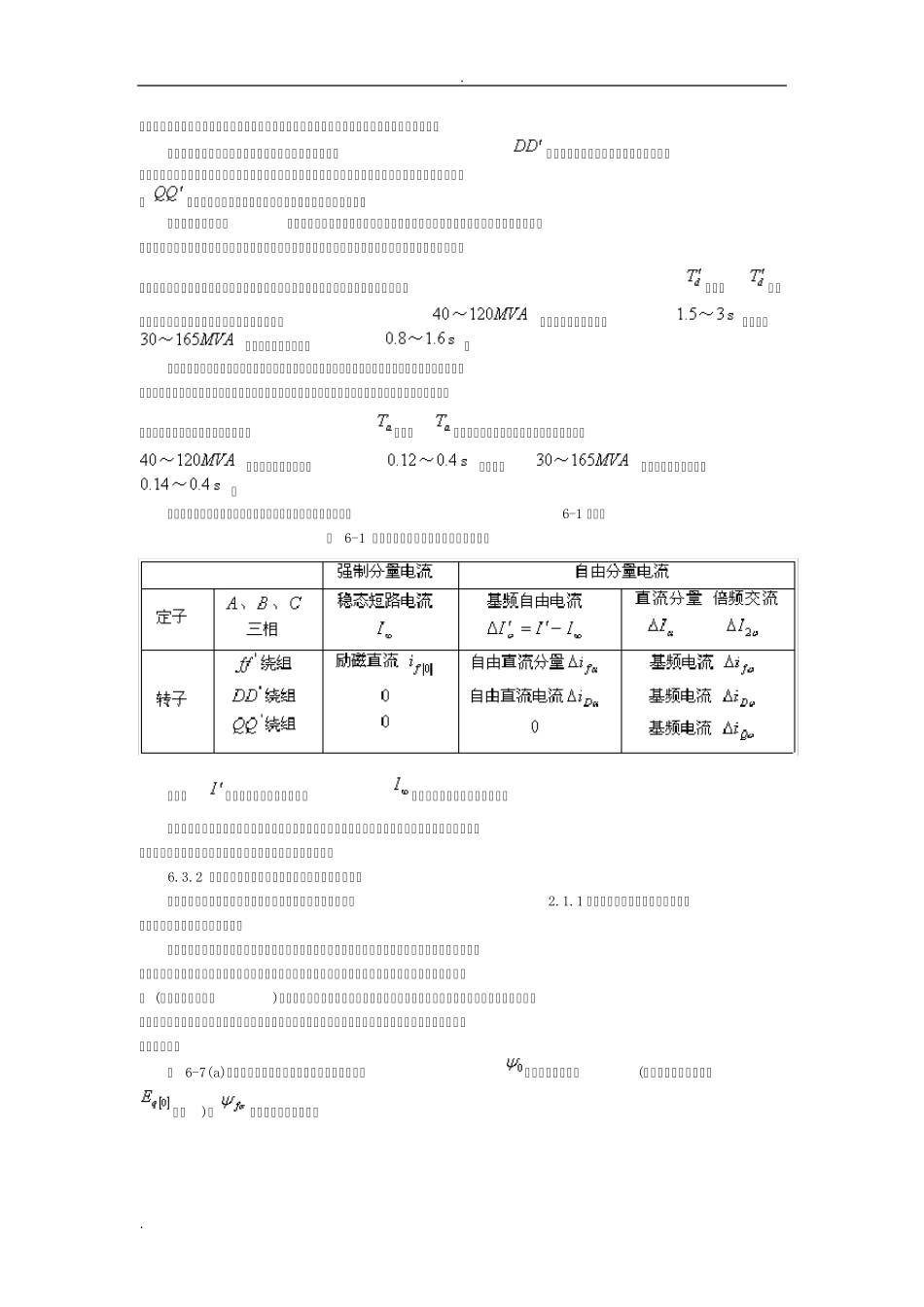

. . 6.3 同步发电机突然三相短路的物理过程及短路电流分析 6.3.1 同步发电机在空载情况下突然三相短路的物理过程 上一节讨论了无限大电源供电电路发生三相对称短路的情况。实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。 同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。 图 6-6 凸极式同步发电机示意图 图 6-6 为凸极同步发电机的示意图。定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。转子逆时针旋转为正方向，轴超前轴 90o。励磁绕组的轴线与轴重合。阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。 定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。下面分析发电机空载突然短路的暂态过程。 1.定子回路短路电流 设短路前发电机处于空载状态，气隙中只有励磁电流产生的磁链，忽略漏磁链后，穿过主磁路为主磁链匝链定子三相绕组，又设为转子轴与A 相绕组轴线的初始夹角。由于转子以同步转速旋转，主磁链匝链定子三相绕组的磁链随着的变化而变化，因此 . . （ 6-17） 若在时，定子绕组突然三相短路，在这一瞬间匝...
