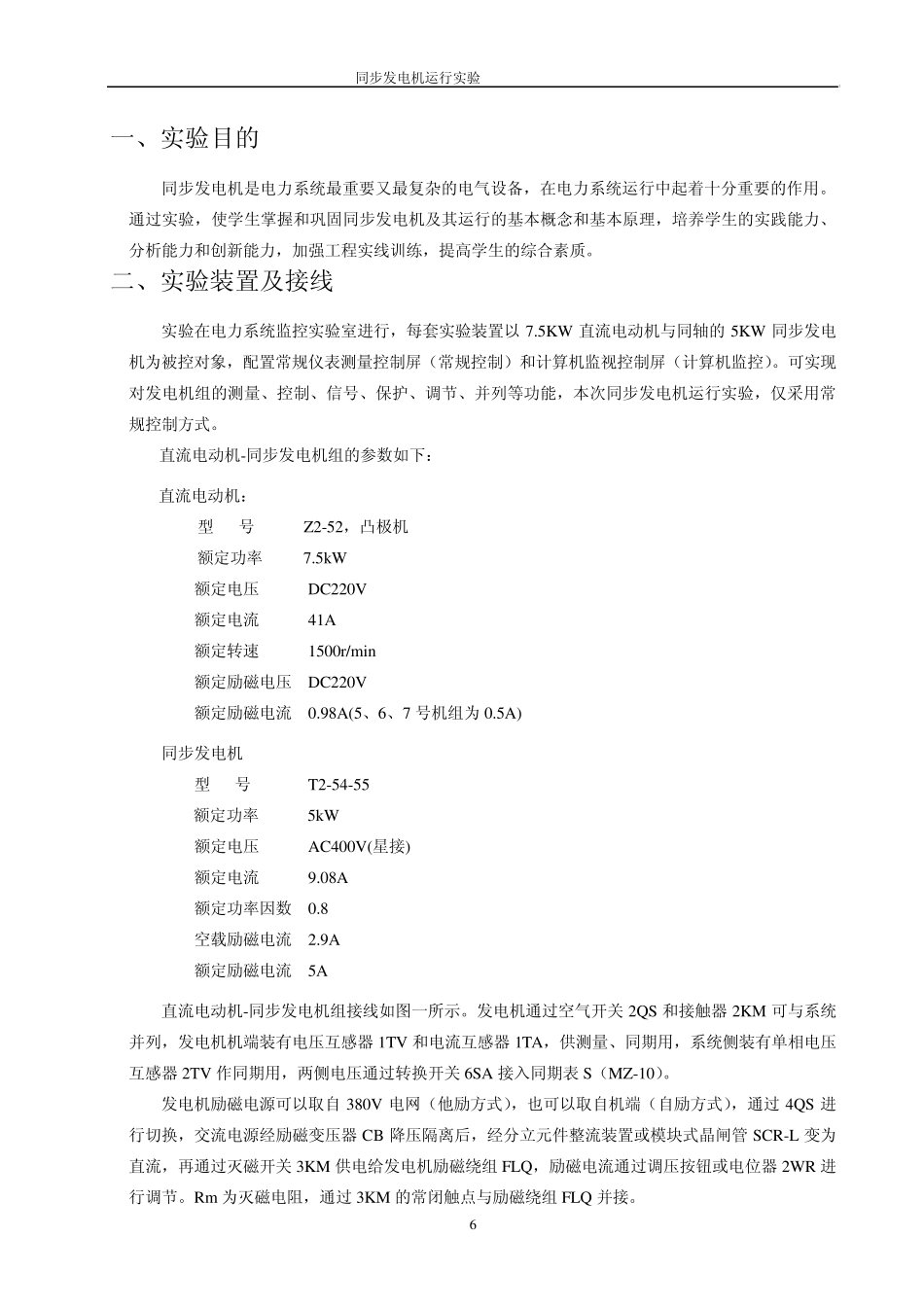

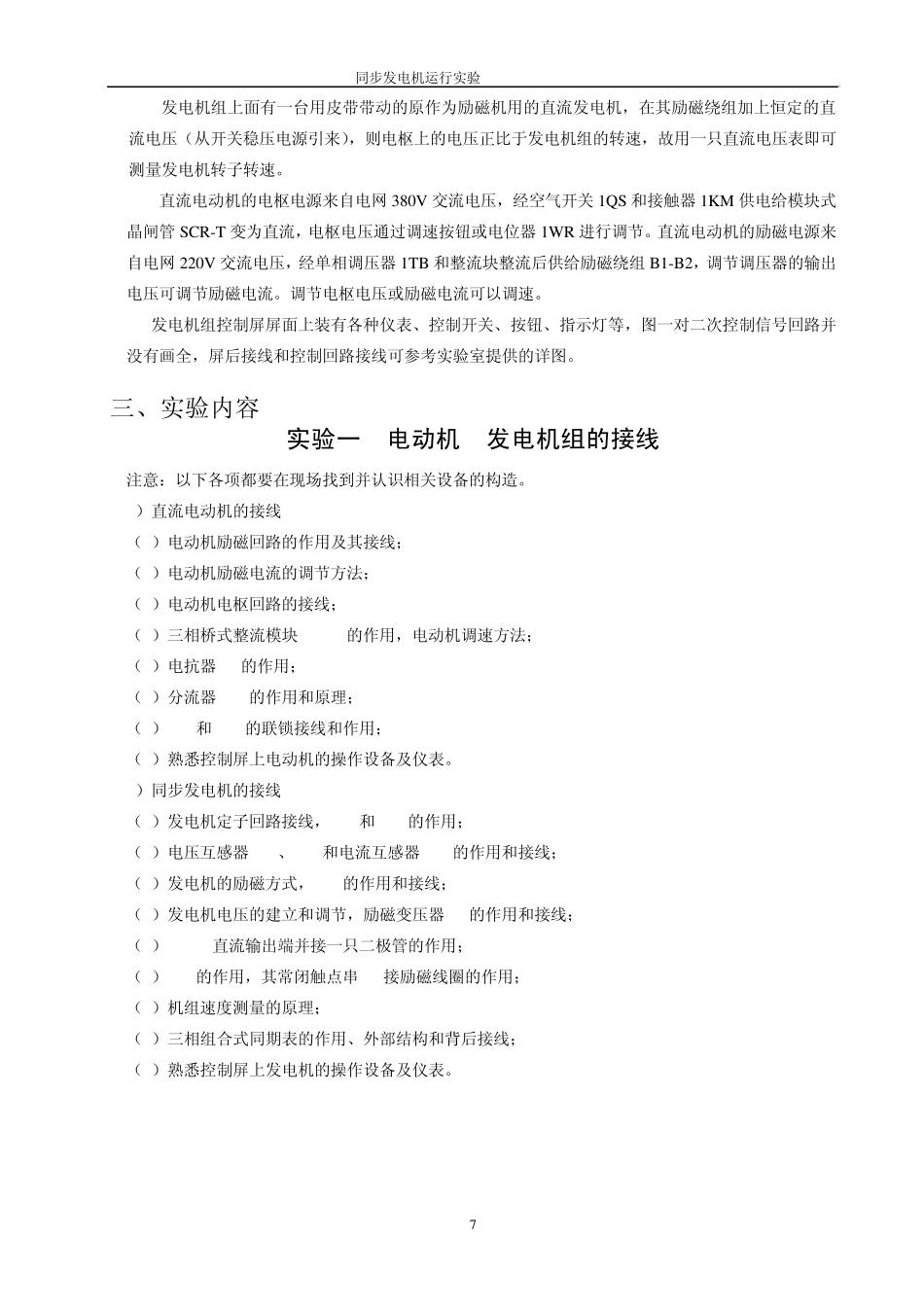

同步发电机运行 实 验 报告 姓名: 学号： 专业班级： 指导老师： 同步发电机运行实验 6 一、实验目的 同步发电机是电力系统最重要又最复杂的电气设备，在电力系统运行中起着十分重要的作用。通过实验，使学生掌握和巩固同步发电机及其运行的基本概念和基本原理，培养学生的实践能力、分析能力和创新能力，加强工程实线训练，提高学生的综合素质。 二、实验装置及接线 实验在电力系统监控实验室进行，每套实验装置以 7.5KW 直流电动机与同轴的 5KW 同步发电机为被控对象，配置常规仪表测量控制屏（常规控制）和计算机监视控制屏（计算机监控）。可实现对发电机组的测量、控制、信号、保护、调节、并列等功能，本次同步发电机运行实验，仅采用常规控制方式。 直流电动机-同步发电机组的参数如下： 直流电动机： 型 号 Z2-52，凸极机 额定功率 7.5kW 额定电压 DC220V 额定电流 41A 额定转速 1500r/min 额定励磁电压 DC220V 额定励磁电流 0.98A(5、6、7 号机组为 0.5A) 同步发电机 型 号 T2-54-55 额定功率 5kW 额定电压 AC400V(星接) 额定电流 9.08A 额定功率因数 0.8 空载励磁电流 2.9A 额定励磁电流 5A 直流电动机-同步发电机组接线如图一所示。发电机通过空气开关 2QS 和接触器 2KM 可与系统并列，发电机机端装有电压互感器 1TV 和电流互感器 1TA，供测量、同期用，系统侧装有单相电压互感器 2TV 作同期用，两侧电压通过转换开关 6SA 接入同期表 S（MZ-10）。 发电机励磁电源可以取自 380V 电网（他励方式），也可以取自机端（自励方式），通过 4QS 进行切换，交流电源经励磁变压器 CB 降压隔离后，经分立元件整流装置或模块式晶闸管 SCR-L 变为直流，再通过灭磁开关 3KM 供电给发电机励磁绕组 FLQ，励磁电流通过调压按钮或电位器 2WR 进行调节。Rm 为灭磁电阻，通过 3KM 的常闭触点与励磁绕组 FLQ 并接。 同步发电机运行实验 7 发电机组上面有一台用皮带带动的原作为励磁机用的直流发电机，在其励磁绕组加上恒定的直流电压（从开关稳压电源引来），则电枢上的电压正比于发电机组的转速，故用一只直流电压表即可测量发电机转子转速。 直流电动机的电枢电源来自电网380V 交流电压，经空气开关1QS 和接触器1KM 供电给模块式晶闸管SCR-T 变为直流，电枢电压通过调速按钮或电位器1W R 进行调节。直流电动机的励磁电源来自电网220V 交流电压，经单相调...
