同步带及带轮规格尺寸表

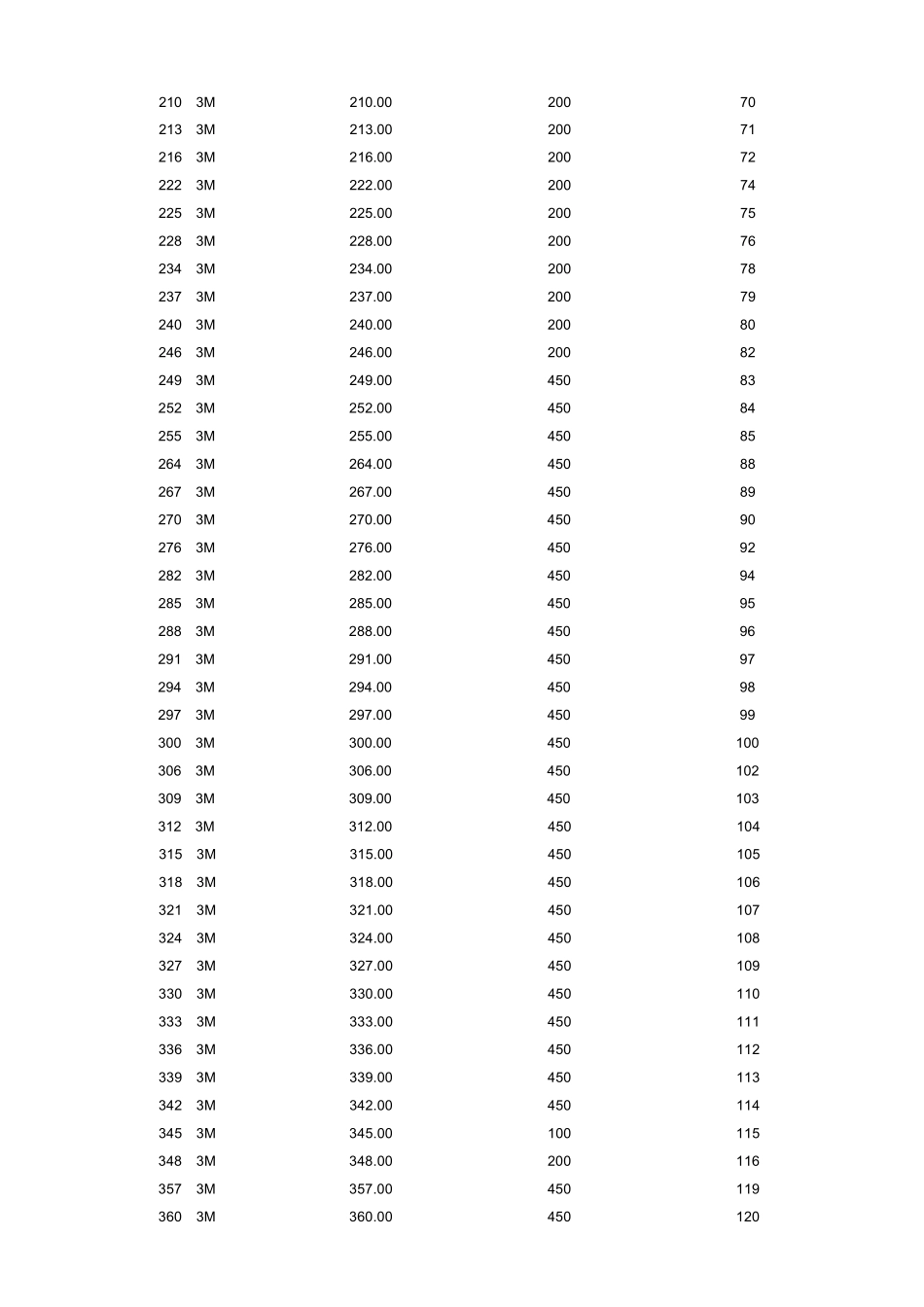

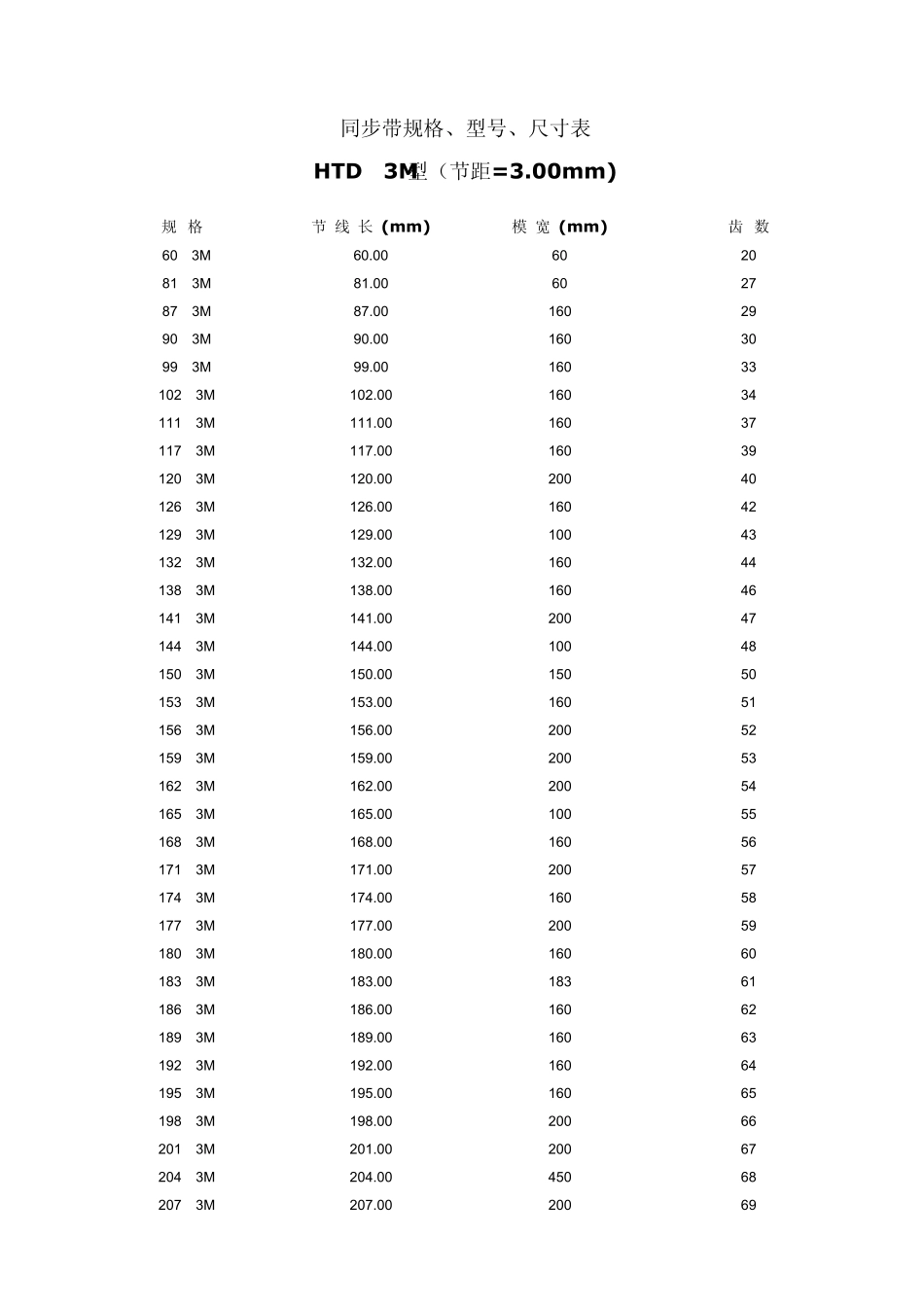

3M 型同步带轮尺寸表 单位：(mm) 规格 齿数 节径 d 外径 do 档边直径 df 档边内径 db 档边厚度 h 15-3M 15 14.32 13.56 18 10 1 16-3M 16 15.28 14.52 18 10 1 17-3M 17 16.23 15.47 22 11 1 18-3M 18 17.19 16.43 22 11 1 19-3M 19 18.14 17.38 22 11 1 20-3M 20 19.10 18.34 22 11 1 21-3M 21 20.05 19.29 22 11 1 22-3M 22 21.01 20.25 25 15 1 23-3M 23 21.96 21.20 25 15 1 24-3M 24 22.92 22.16 26 17 1 25-3M 25 23.87 23.11 26 17 1 26-3M 26 24.83 24.07 29 18 1 27-3M 27 25.78 25.02 29 18 1 28-3M 28 26.74 25.98 129 18 1 30-3M 30 28.65 27.89 32 21 1 32-3M 32 30.56 29.80 34.5 24.5 1 34-3M 34 32.47 31.71 37.8 28 1 36-3M 36 34.38 33.62 40 27 1 38-3M 38 36.29 35.53 40 27 1 40-3M 40 38.20 37.44 44 32 1 42-3M 42 40.11 39.35 44 32 1 44-3M 44 42.02 41.26 48 38 1 46-3M 46 43.93 43.17 48 38 1 48-3M 48 45.84 45.08 48 38 1 50-3M 50 47.75 46.99 51 36 1 60-3M 60 57.30 56.54 61 45 1.5 72-3M 72 68.75 67.99 73 61 1.5 同步带规格、型号、尺寸表HTD-3M型（节距=3.00m m )规格 节 线 长 (m m ) 模 宽 (m m ) 齿 数 60-3M 60.00 60 20 81-3M 81.00 60 27 87-3M 87.00 160 29 90-3M 90.00 160 30 99-3M 99.00 160 33 102-3M 102.00 160 34 111-3M 111.00 160 37 117-3M 117.00 160 39 120-3M 120.00 200 40 126-3M 126.00 160 42 129-3M 129.00 100 43 132-3M 132.00 160 44 138-3M 138.00 160 46 141-3M 141.00 200 47 144-3M 144.00 100 48 150-3M 150.00 150 50 153-3M 153.00 160 51 156-3M 156.00 200 52 159-3M 159.00 200 53 162-3M 162.00 200 54 165-3M 165.00 100 55 168-3M 168.00 160 56 171-3M 171.00 200 57 174-3M 174.00 160 58 177-3M 177.00 200 59 180-3M 180.00 160 60 183-3M 183.00 183 61 186-3M 186.00 160 62 189-3M 189.00 160 63 192-3M 192.00 160 64 195-3M 195.00 160 65 198-3M 198.00 200 66 201-3M 201.00 ...
